铝型材框架结构组件装配设计方案

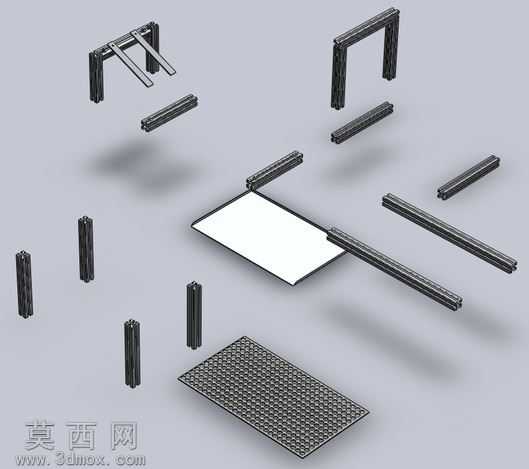

本套结构组件采用三维参数化建模方式完成全流程设计，建模阶段严格遵循工业铝型材框架的实际装配逻辑，对每一款型材构件、连接配件、面板板材都进行了1:1比例的尺寸还原，确保各部件的截面参数、长度尺寸、安装孔位完全匹配实际工业生产的型材标准。渲染阶段采用哑光工业金属材质模拟铝型材的表面氧化质感，对型材表面的凹槽纹理做了精细的凹凸贴图处理，还原工业铝型材特有的槽道结构；配套的网格面板采用哑光金属网材质，通过纹理贴图模拟网格的通透质感与金属编织纹理，实心平板则采用半哑光白色饰面材质，模拟常用的复合板材视觉效果，场景搭配柔和的漫反射环境光，辅以弱阴影效果突出各部件的轮廓层次，清晰展现爆炸视图下各组件的装配位置关系。结构设计上采用模块化拆分思路，将整体框架拆解为不同长度的立柱型材、横梁型材、横向连接构件、底部承托网格板、中部置物平板等独立部件，各部件之间采用标准的型材槽道连接逻辑，无需额外焊接工序，仅通过配套的型材连接件即可完成快速组装，整体结构兼顾承重稳定性与拆装便捷性。设计思路围绕通用型工业设备机架、工作台支撑架的使用需求展开，所有型材构件均采用标准欧标铝型材截面规格，用户可根据实际使用场景调整各型材段的长度参数，快速适配不同尺寸的设备安装、物料承托需求，配套的平板与网格板可根据使用场景灵活替换，既可以作为设备防护框架使用，也可搭配脚轮组成移动工作台支架，整体结构坚固耐用，装配逻辑简单清晰，能够满足多场景下的型材框架快速搭建需求，为同类铝型材结构的设计提供了可直接复用的参数化参考模板。
