蜂巢螺纹环氧A-P插入紧固件结构设计

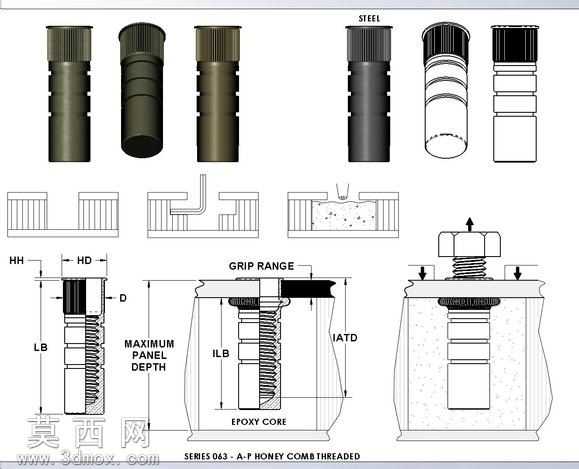

本作品为蜂巢螺纹环氧A-P插入式连接紧固件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械连接紧固件的尺寸规范，对插入件的外轮廓滚花结构、内部螺纹段、弹簧卡紧组件、环氧核心填充段进行了1:1精准还原。建模阶段先通过旋转凸台命令构建插入件的主体筒体结构，对外壁防滑滚花采用圆周阵列特征完成均布齿形的创建，保证滚花段的握持摩擦力符合安装使用要求；内部腔体部分通过拉伸切除命令依次划分出螺纹安装段、弹簧容纳腔、环氧芯填充腔，各腔体的过渡位置均设置了符合工艺要求的圆角，避免应力集中问题。内部的弹簧锁紧组件单独建模后完成虚拟装配，还原了插入件安装时的弹性卡紧工作原理，通过剖面视图可清晰展示弹簧的预紧压缩行程、卡爪的张开锁紧动作逻辑，直观呈现该插入件在板材安装时的夹持范围、最大适配面板深度等核心参数。材质渲染阶段，对钢制外壳部分采用哑光发黑钢材材质，还原金属零件的表面质感，对内部环氧核心部分采用半透明哑光树脂材质，清晰区分内部填充结构与金属构件的材质差异，弹簧部件采用镀锌亮面金属材质，突出弹性组件的结构辨识度。结构设计上采用蜂巢螺纹咬合+环氧芯填充+弹簧卡紧的三重固定逻辑，外壁滚花结构增大与安装基材的接触摩擦力，内部蜂巢螺纹段提升与外接螺栓的连接咬合力，中部环氧核心填充段既可以隔绝安装基材的应力传导，也能提升插入件整体的抗形变能力，内置的弹簧卡紧结构可在安装时自动适配不同厚度的安装面板，实现无额外紧固件的快速卡装固定。建模过程中对所有配合尺寸进行了公差校验，保证各组件装配时无干涉问题，同时预留了安装导向倒角，还原实际产品的安装便利性设计，整体模型完整呈现了该类预埋插入紧固件的全部结构细节与工作原理，可用于紧固件结构参考、安装演示、产品选型展示等场景。
