电缆线尾防弯折应变消除护套结构

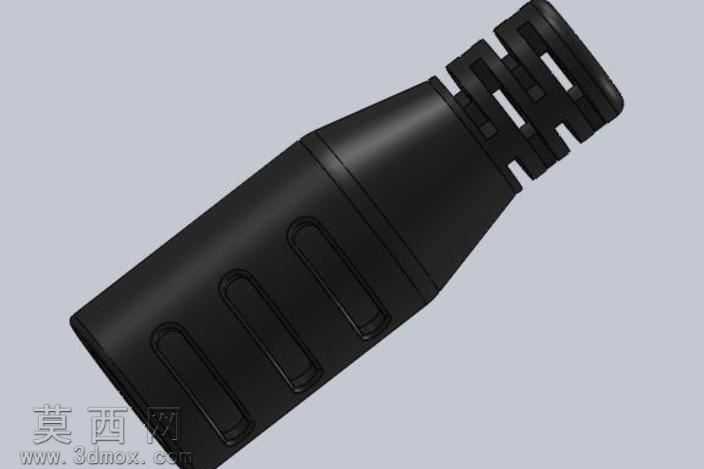

本作品为线缆配套使用的应变消除护套三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循注塑件生产的工艺规范，兼顾结构实用性与生产可行性。模型整体采用锥度过渡的流线型结构，从线缆接入端的大尺寸腔体逐步收窄至线尾卡接端，能够平缓分散线缆弯折时产生的应力，避免线缆根部因反复弯折出现线芯断裂、外皮破损的问题。建模阶段首先绘制护套的纵向中心剖面轮廓，通过旋转凸台命令生成主体基础结构，再针对表面防滑区域进行细节处理：主体外表面均匀分布四道内凹的长圆弧形防滑槽，槽体边缘做了0.3mm的圆角过渡，既能够提升安装握持时的摩擦力，也可以避免尖锐棱角造成的应力集中，同时减少注塑生产时的缩痕风险。线尾端设计了多道平行的环形镂空卸力槽，槽体深度与宽度经过反复调整，在保证护套整体结构强度的前提下，预留了充足的形变空间，当线缆发生多角度弯折时，卸力槽可以通过自身的微小形变吸收弯折应力，避免应力直接传递到线缆与接头的连接位置。材质配置阶段选用哑光黑色耐弯折PVC材质参数，调整材质的粗糙度、漫反射参数还原塑胶护套的真实质感，渲染时采用45度侧光打光，清晰呈现表面防滑槽、卸力槽的结构细节与材质质感。模型内部腔体根据常规线缆外径做了适配设计，腔体入口处做了导向倒角，方便线缆穿入安装，内壁预留了微小的过盈量，能够保证护套与线缆外皮紧密贴合，避免使用过程中出现松脱移位的问题。整体结构设计充分考虑了实际使用场景的需求，既能够实现线缆连接处的应变消除防护功能，也符合注塑模具的开模要求，没有倒扣、薄钢等不利于生产的结构特征，可直接用于配套产品的结构验证、生产开模参考，也可作为线缆组件装配模拟的配套零部件使用。
