工业级搭扣式箱柜门锁结构设计

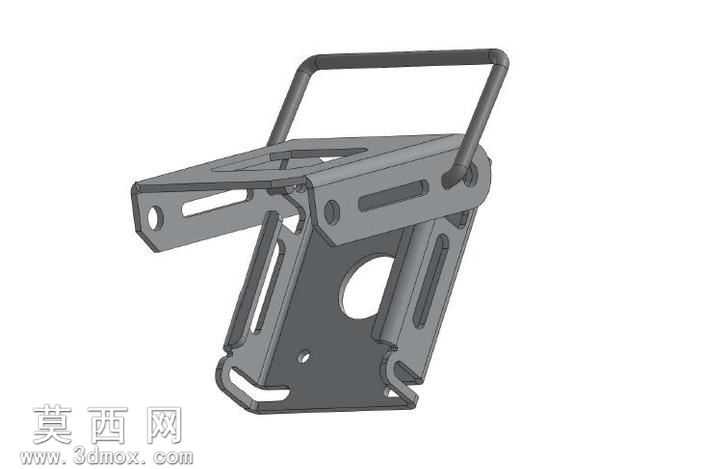

本模型为工业搭扣式箱柜门锁，采用三维参数化建模完成整体结构设计，建模过程中优先遵循钣金加工工艺逻辑，对锁体主体、提拉手、安装挂耳、锁止卡扣等部件分别进行独立特征构建，保证各部件装配间隙控制在0.1mm公差范围内，完全匹配实际冲压折弯加工的尺寸要求。材质配置上，锁体主体设定为冷轧钢板材质，表面做哑光喷塑处理的材质渲染效果，提手部采用圆钢弯折成型，表面做镀锌防锈的金属质感调整，渲染阶段采用正交视角展示结构，搭配柔和的环境光凸显钣金件的折弯棱角、冲压开孔的边缘细节，避免过度光影效果掩盖结构本身的设计特征。结构设计层面，该锁采用翻转搭扣的锁止逻辑，通过顶部U型提手的翻转动作带动内部锁舌完成卡合与释放，锁体侧面开设的多组长条孔为安装调节位，可适配不同厚度的箱柜门板安装间隙，中部圆形减重孔在保证锁体结构强度的前提下降低整体重量，底部的钩状锁止结构可与箱柜上的锁扣座紧密咬合，提手翻转到位后可形成自锁结构，避免设备运行过程中受震动意外开启。设计思路上优先考虑工业场景的耐用性需求，所有折弯处均做R角过渡处理避免应力集中，安装孔位采用长圆孔设计降低安装对位难度，整体无多余装饰性结构，所有特征均服务于锁止功能与加工便利性，建模过程中对所有钣金件的折弯系数、冲压开孔的冲裁间隙均做了参数化设定，可直接导出工程图用于实际生产加工，装配体采用同轴心、重合等标准配合关系完成组装，可在软件中直接模拟提手翻转的锁止动作过程，验证结构运动过程中无干涉问题。
