双探头结构光谱辐射检测装置

　　在光电检测与环境光参数测量领域，这类分体式光谱辐射检测装置的应用场景覆盖非常广，从户外光伏电站的辐照度标定、建筑采光系数现场实测，到实验室光源光谱特性校验、显示屏幕发光参数检测，甚至农业大棚内光合有效辐射的长期监测，都能看到同类型设备的部署痕迹。和传统一体式手持辐射计不同，这套分体结构的设计思路完全围绕现场部署的灵活性展开，两个功能单元通过带屏蔽层的柔性线缆连接，信号传输单元和光学传感探头可以分开固定，解决了狭小检测空间内设备摆放受限的问题。

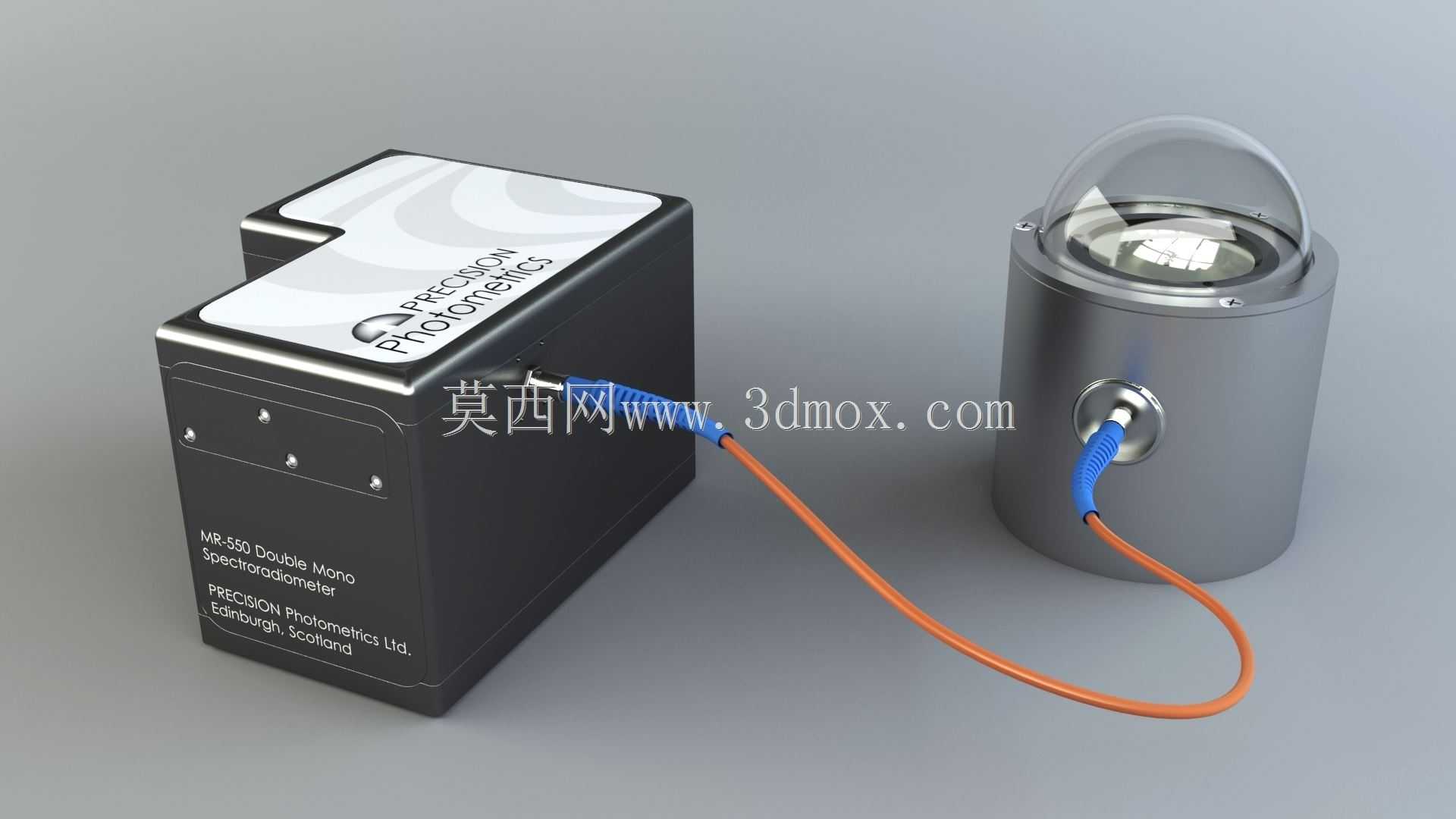

　　从结构设计细节来看，左侧的方形主机单元采用了全金属铣削外壳，边角做了圆弧过渡处理，顶面预留了品牌标识的丝印平面，侧面设置了线缆快插接口，接口处做了IP65级的密封结构，能够适应户外多尘、凝露的使用环境。主机内部集成了信号采集电路、模数转换模块与数据存储单元，外壳侧壁的固定孔位支持壁挂安装、支架卡装两种固定方式，安装孔的孔距遵循通用工业设备安装标准，可直接适配市面上多数标准工业安装支架，不需要额外加工转接件。主机的外形尺寸控制在120mm80mm70mm区间，整体重量控制在500g以内，即使是临时挂载在检测架上也不会出现支架过载变形的问题。

　　右侧的圆柱形光学探头是整套设备的核心检测单元，顶部采用高透石英半球形防护罩，既可以最大化接收各角度入射的光线，避免平面罩带来的折射误差，又能保护内部的分光光栅与光电传感器不受外力损伤。探头外壳采用阳极氧化铝合金材质，圆柱直径为65mm，整体高度90mm，底部同样设置了标准螺纹安装孔，可直接固定在光学调整架或者水平云台上，方便检测人员调整探头的朝向与俯仰角度，对准待测光源位置。探头与主机连接的线缆长度预留了1.2m的冗余量，线缆外层采用耐老化的橙色聚氨酯护套，既可以在复杂现场环境中快速识别线缆位置避免踩踏，又能耐受-20℃到60℃的环境温度，长期户外使用不会出现护套开裂、线芯裸露的问题。

　　在功能特性设计上，这套设备的光学探头视场角达到180度，能够匹配余弦校正要求，测量的光谱范围覆盖300nm到1100nm区间，既可以检测可见光波段的光照度、色温、显色指数参数，也能覆盖近红外波段的辐射功率测量，满足不同行业的检测需求。主机单元的电路设计做了电磁屏蔽处理，外壳内侧贴有导电泡棉，即使在靠近变频器、高压配电柜这类强电磁干扰的工业现场，也能保证测量数据的稳定性，不会出现数值跳变、数据丢失的问题。设备的供电采用低压直流供电模式，供电接口和信号接口做了防呆设计，现场接线时不会出现插反烧坏电路的问题。

　　从安装边界的设计考量来看，两个单元的安装位置都预留了足够的操作空间，主机侧面的接口距离安装面至少有20mm的间隙，方便现场插拔线缆，不需要在安装板上额外开挖避让槽。探头的半球形防护罩高出圆柱外壳顶面25mm，安装时只要保证探头上方没有遮挡物，就不会影响光线接收，不需要额外预留过大的上部空间。整套设备的结构拆分设计也方便后期维护，主机的上盖采用四颗沉头螺丝固定，拆开后就可以直接更换内部的电路模块，探头的防护罩采用螺纹旋紧结构，长期使用后如果表面出现磨花，不需要更换整个探头，只需要旋下防护罩更换新的石英罩即可，大幅降低了现场维护的成本与操作难度。

　　在实际选型适配过程中，这类分体式结构相比一体式设备的优势非常明显，比如在检测密闭光源箱内部的辐射参数时，只需要把小尺寸的探头伸进箱体的检测孔，主机放在箱体外面就可以读取数据，不需要把整个设备塞进狭小的箱体内，也不用在箱体上开很大的避让孔。在户外长期监测场景下，主机可以放在防护箱内，只把探头露在外面接收光线，能够大幅延长电路部分的使用寿命，减少环境温湿度变化对电子元件的影响。结构设计时所有的棱角都做了钝化处理，没有尖锐的边角，现场安装调试时不会划伤操作人员的手部，符合工业设备的安全设计要求。
