壁挂式带杯托金属木质扶手设计

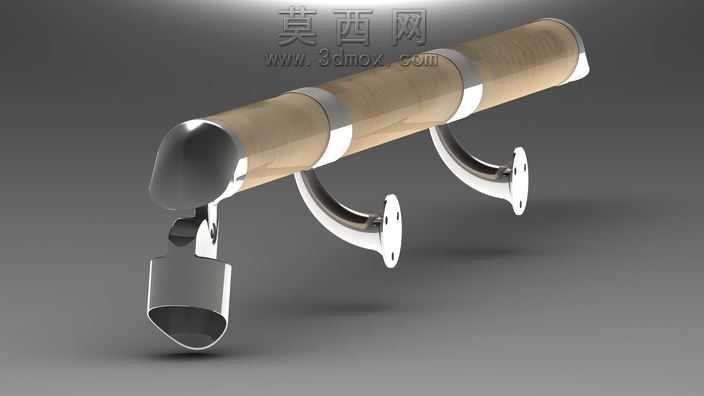

该扶手模型采用三维参数化建模方式完成整体结构搭建，建模过程中先以基准轴定位扶手主杆的中心走向，通过拉伸、扫描特征生成主杆的基础柱体，再对主杆两端做圆角包覆处理，避免尖锐棱角带来的安全隐患。主杆部分采用分段式结构设计，中间握持区域做木质材质赋予，通过调整材质贴图的木纹走向、凹凸参数，还原实木温润的握持质感，两端及固定连接件部分赋予抛光金属材质，调整反射率、粗糙度参数模拟镀铬五金的亮面金属效果，金属与木质材质的搭配既兼顾了握持的舒适感，也保证了结构的耐用性。支撑结构采用弧形弯臂设计，两个对称分布的弯臂通过底部带安装孔的法兰盘与墙面固定，建模时对弯臂的弧度做了力学优化，在保证支撑强度的同时减少材料冗余，安装孔位按照标准五金件的间距参数设置，方便实际生产时的打孔安装。扶手前端额外集成了杯托结构，杯托通过铰接件与主杆端部连接，可实现小角度的翻转调整，杯托内部做内凹弧面设计，适配常规水杯的底部尺寸，边缘做卷边处理提升使用安全性。渲染阶段采用三点布光方案，主光源从斜上方打亮主体，辅光源弱化阴影区域的死黑问题，背光源勾勒金属件的轮廓高光，背景采用中性灰色调突出产品本身的结构与材质细节，整体渲染效果清晰呈现各部件的装配关系与材质差异。设计过程中充分考虑了使用场景的实际需求，壁挂式安装不占用地面空间，集成杯托的设计提升了产品的实用属性，各部件的连接结构都做了装配干涉检查，确保模型可直接拆解用于生产加工的参考，金属部件的壁厚、木质部分的直径都按照人体工程学参数设置，握持时的受力分布均匀，长期使用不易产生变形问题。
