摩托车上联板三夹钳连接结构

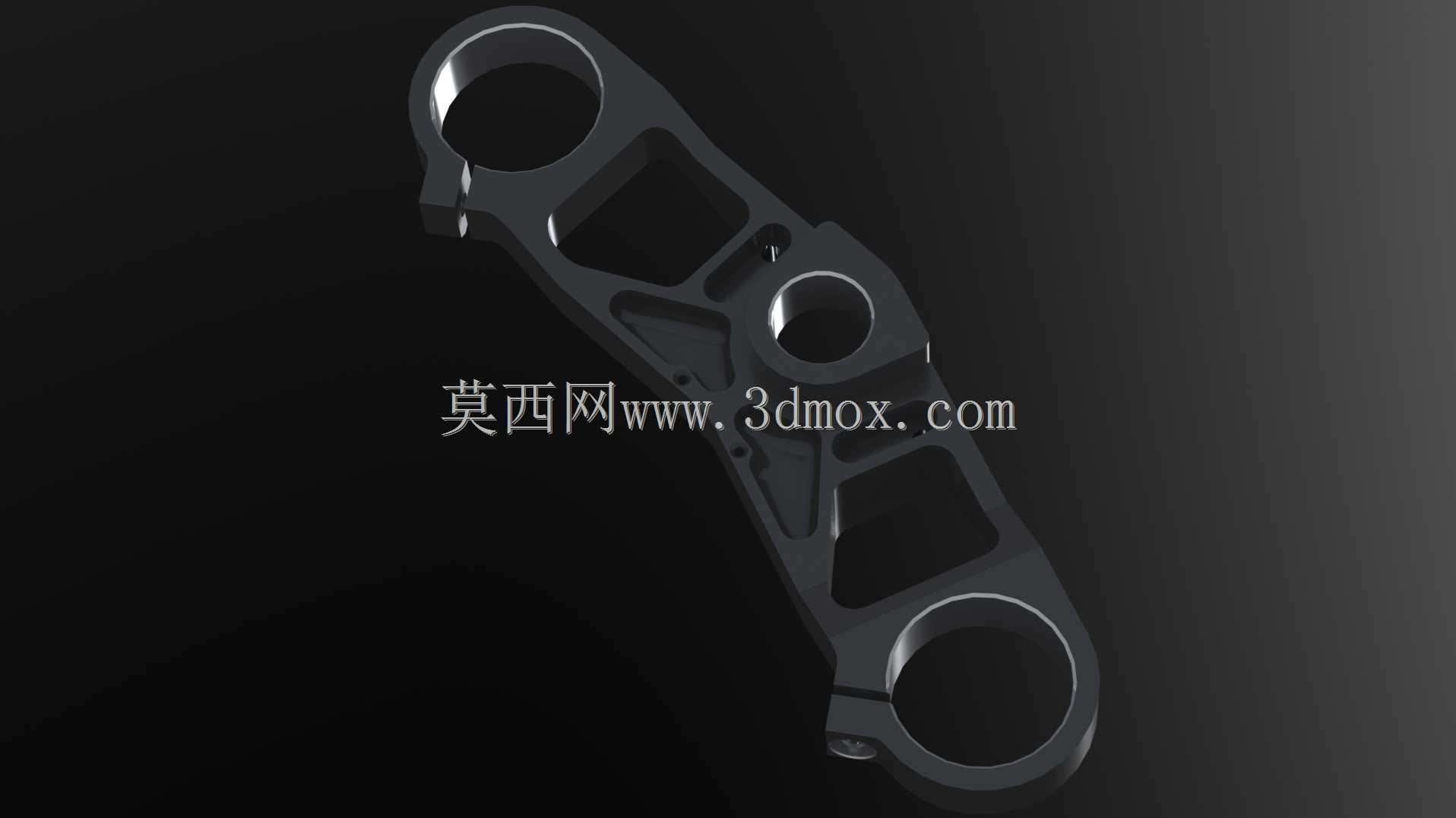

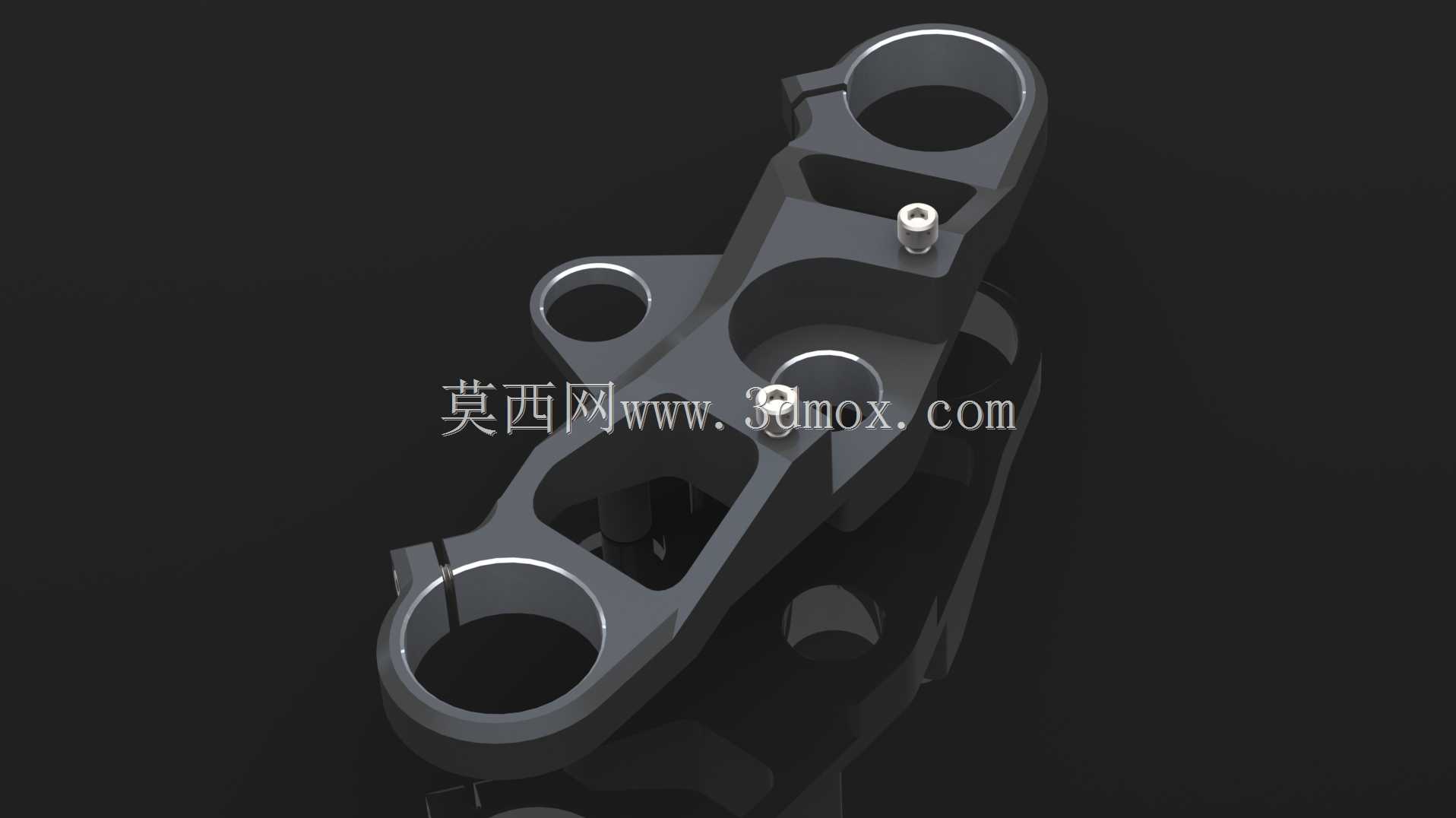

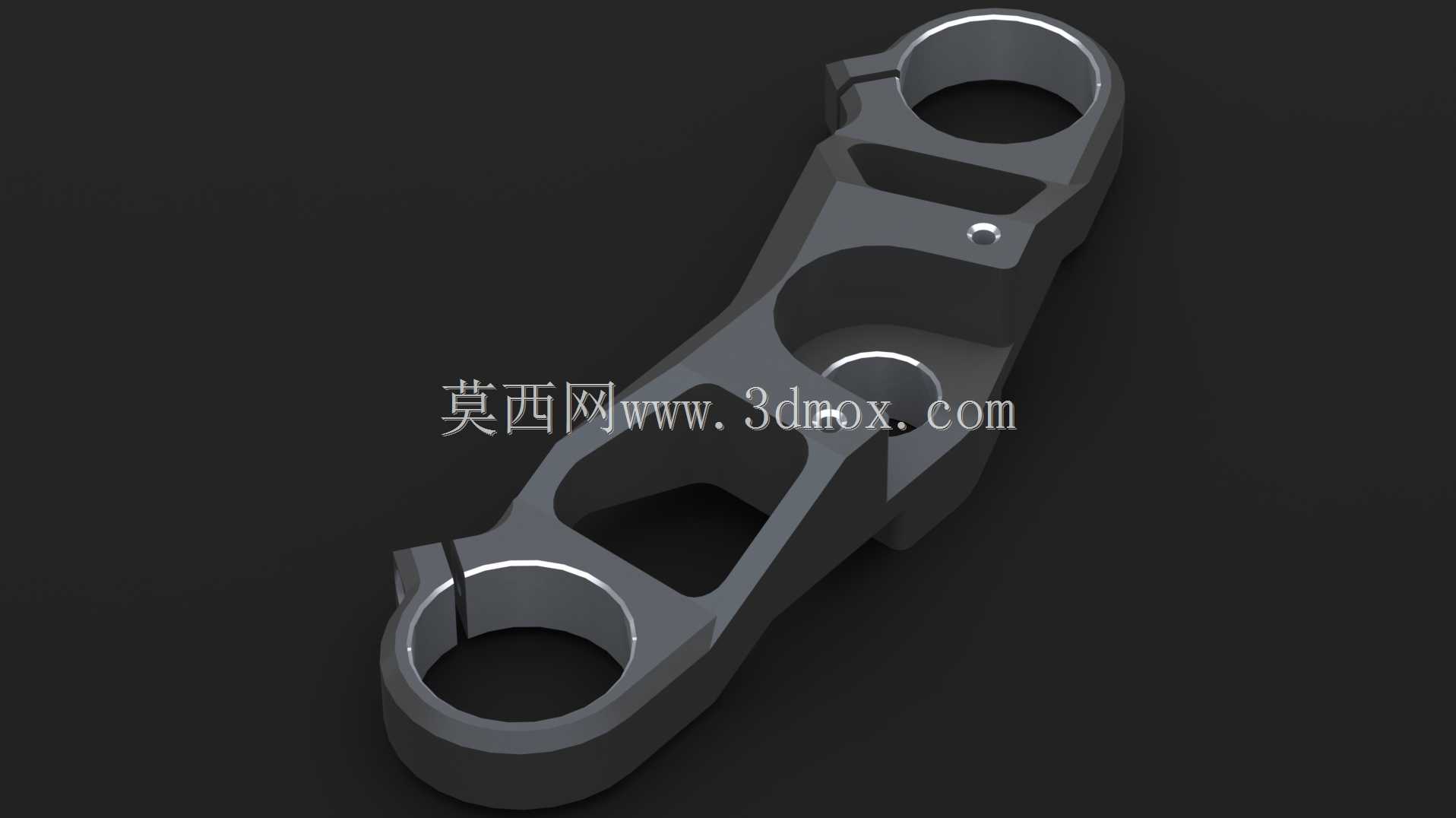

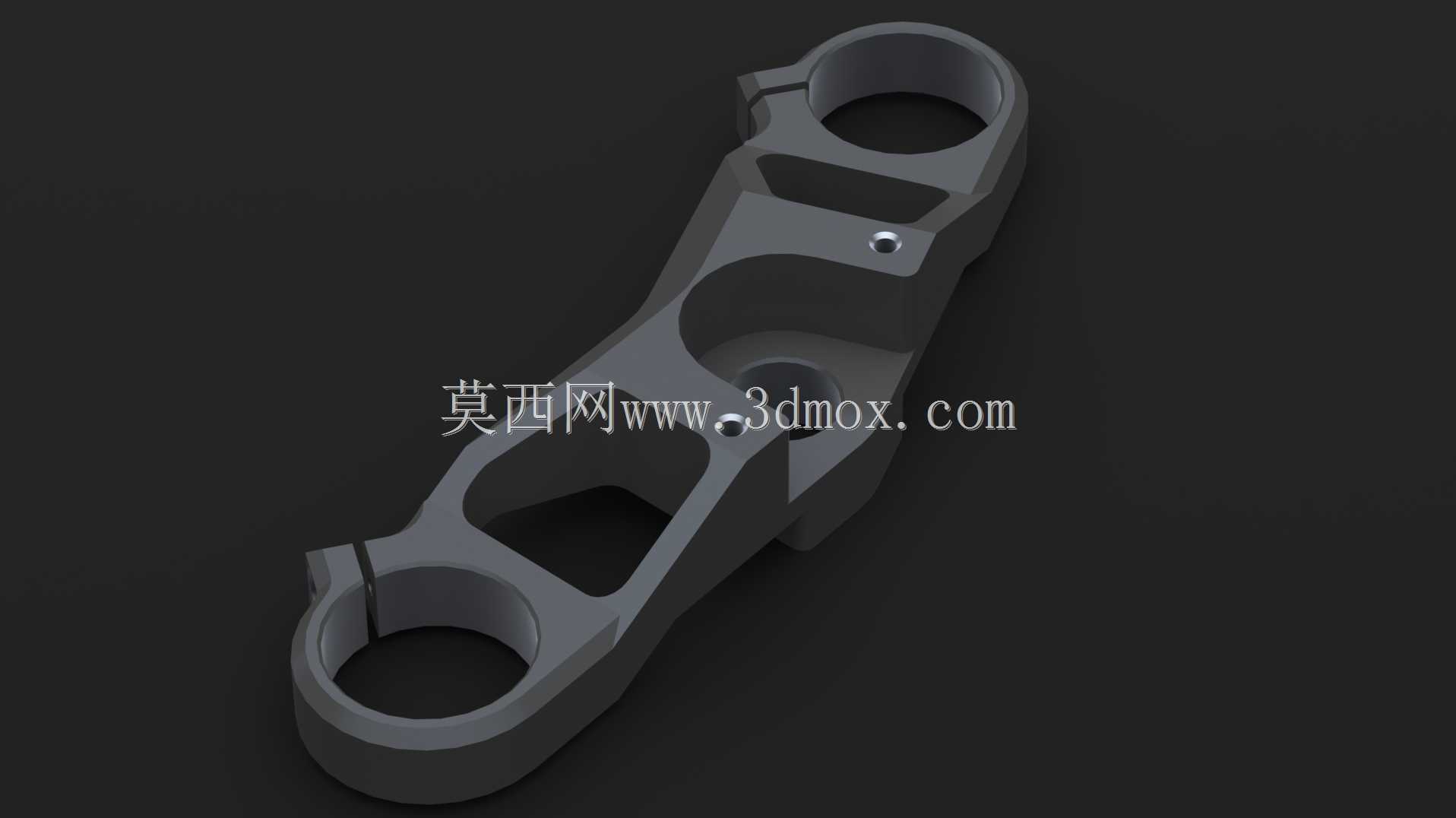

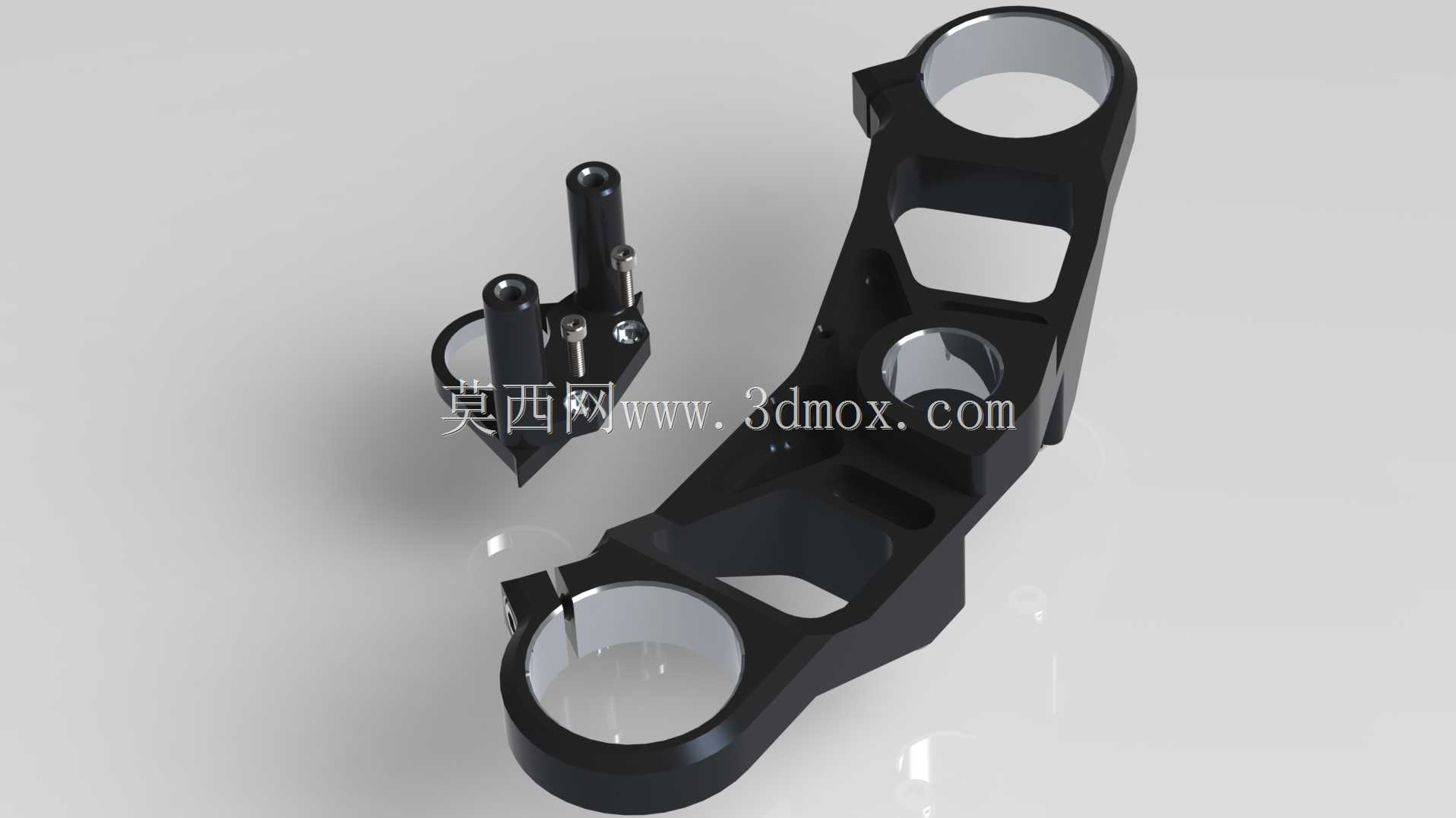

　　该结构件作为两轮摩托转向系统的核心连接部件，日常工况下承担着车把与前减震的载荷传递作用，在车辆转向、过颠簸路面时，需要同时承受手把施加的转向力矩、前减震传递的路面冲击载荷，以及制动过程中产生的纵向惯性力，对结构的刚度、抗疲劳性能有较高要求。从结构布局来看，该零件采用一体化锻造后机加工的成型思路，主体设置三个同轴度要求较高的环形安装孔，其中两个大直径孔用于匹配前减震器的上安装端，孔侧设计有开口夹紧结构，通过螺栓锁紧实现与减震筒的过盈抱紧，避免车辆行驶过程中出现减震筒转动、窜动的问题；剩余的一个大直径孔用于安装转向柱，实现与车架转向轴承的配合，完成转向动作的旋转支撑。零件上部的两个小凸台结构，用于固定车把安装座，

　　安装座的定位面经过铣削加工，保证车把安装后的角度符合人机工程要求，避免骑行过程中手腕过度疲劳。零件中部的镂空减重设计，是在保证结构强度的前提下，通过拓扑优化去除非受力区域的材料，既降低了零件自身重量，减少转向系统的簧下质量，提升车辆操控灵活性，也为线束、刹车油管的布置预留了穿行空间，避免管线与运动部件发生干涉。从安装边界来看，两个减震安装孔的中心距需要与前减震的设计间距严格匹配，孔的内径公差控制在H7级别，保证与减震筒的配合精度，开口处的锁紧螺栓孔采用螺纹孔设计，锁紧力矩需要控制在合理区间，既要保证足够的抱紧力，也要避免力矩过大导致减震筒被夹变形，影响减震的正常伸缩。转向柱安装孔的端面需要与转向轴承的端面贴合，平面度公差控制在0.

　　02mm以内，避免转向过程中出现卡滞、异响的问题。在实际装配场景中，该零件需要与下联板配合共同固定前减震，上下联板的平行度公差直接影响前减震的伸缩顺畅度，因此该零件的两个减震安装孔轴线与转向柱安装孔轴线的垂直度、平行度都有严格的形位公差要求。零件表面采用阳极氧化处理，既提升了外观质感，也增强了零件的耐腐蚀性能，适应雨天、泥泞路段等复杂骑行环境。在结构设计过程中，需要重点关注夹紧开口处的应力集中问题，开口根部设计有圆角过渡，避免长期受交变载荷作用下出现应力开裂，同时通过有限元分析模拟颠簸路面、紧急制动、极限转向等极端工况下的应力分布，对壁厚、加强筋布局进行优化，在轻量化的同时保证结构的安全系数满足使用要求。车把安装凸台的位置设计，

　　需要结合整车的骑姿设定，保证车把安装后，骑手的手臂处于自然放松的姿态，长时间骑行不易产生疲劳，同时凸台的高度需要预留出仪表、开关线束的布置空间，避免装配时出现线束挤压破损的问题。零件上的小直径安装孔，除了用于锁紧夹紧结构外，还预留了附属部件的安装位，可用于固定转向灯支架、仪表支架等附属零件，减少整车的额外安装支架，提升整车的集成度。
