iPhone4半透明保护壳卡座结构设计

　　这款针对iPhone4设计的保护壳卡座结构，核心是在常规手机保护壳的基础上集成卡座功能，日常使用中既可以为手机提供防刮防摔的基础防护，也能通过集成的卡座结构实现卡片收纳，满足用户随身携带门禁卡、交通卡的使用需求，不需要额外携带卡包，适配通勤、日常出行等多种使用场景。从结构设计逻辑来看，整个壳体采用薄壁注塑结构设计，壁厚均匀控制在1.2mm，既保证壳体的结构强度，避免日常拆装过程中出现卡扣断裂、壳体变形的问题，也能控制整体重量，不会给手机增加过多的负重。壳体边缘做了R0.8mm的圆角过渡，一方面是避免注塑成型过程中出现应力集中导致的翘曲变形，另一方面也能提升握持手感，不会出现锐边硌手的问题。

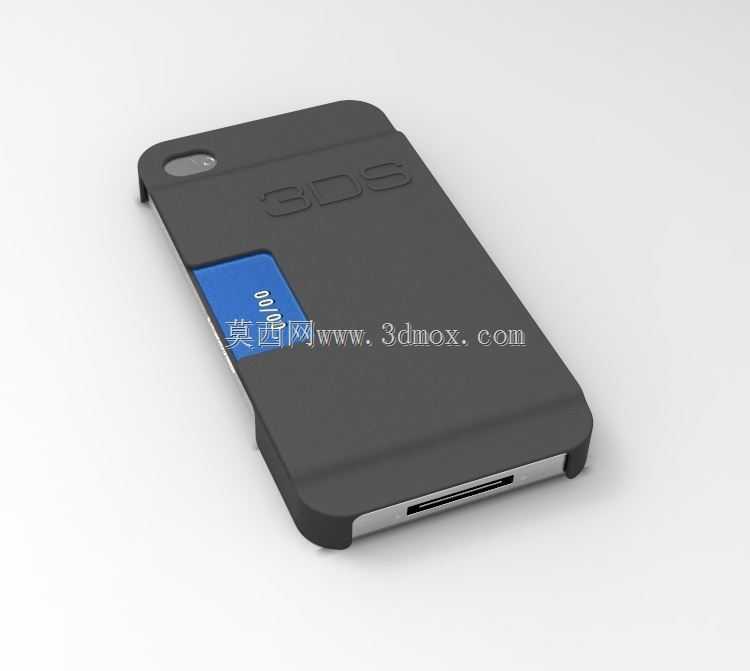

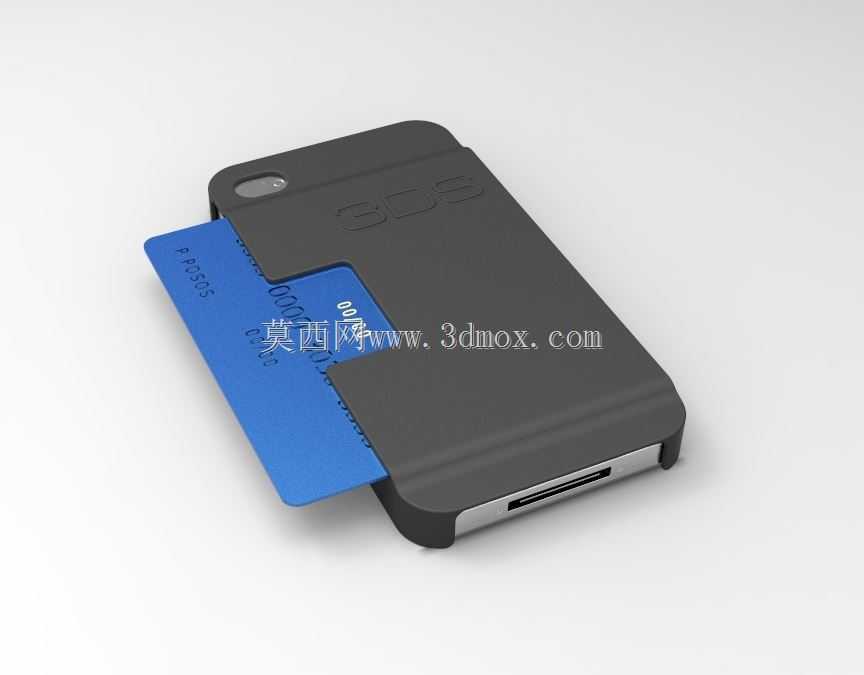

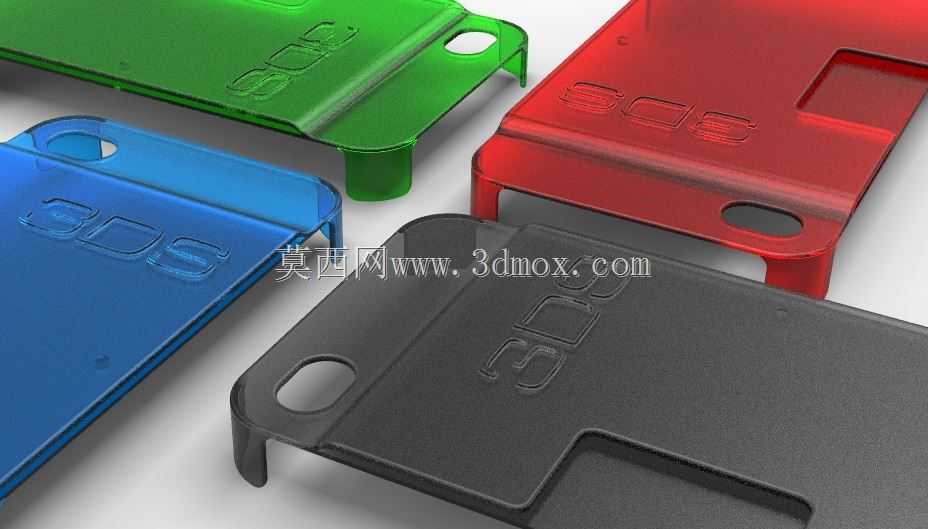

　　壳体上的开孔完全匹配iPhone4的机身接口位置，顶部的耳机孔、底部的充电接口、侧边的按键位置都做了精准的避让设计，摄像头位置的开孔边缘做了0.3mm的凸台设计，能够避免手机平放时镜头直接接触桌面造成刮花。卡座部分的结构和壳体主体采用一体化设计，在壳体背部预留了厚度0.9mm的卡槽空间，卡槽的入口设置在壳体侧边，做了内凹的抠手位，方便用户取放卡片，卡槽内部做了细微的防滑筋条，卡片插入后不会因为日常晃动出现滑出的情况，同时卡槽的深度设计刚好适配标准卡片的尺寸，卡片插入后不会突出壳体表面，保证握持时的平整感。壳体表面的标识区域采用模内浮雕的工艺设计，不需要后续印刷，标识不会因为长期摩擦出现脱落，同时浮雕的深度控制在0.15mm，

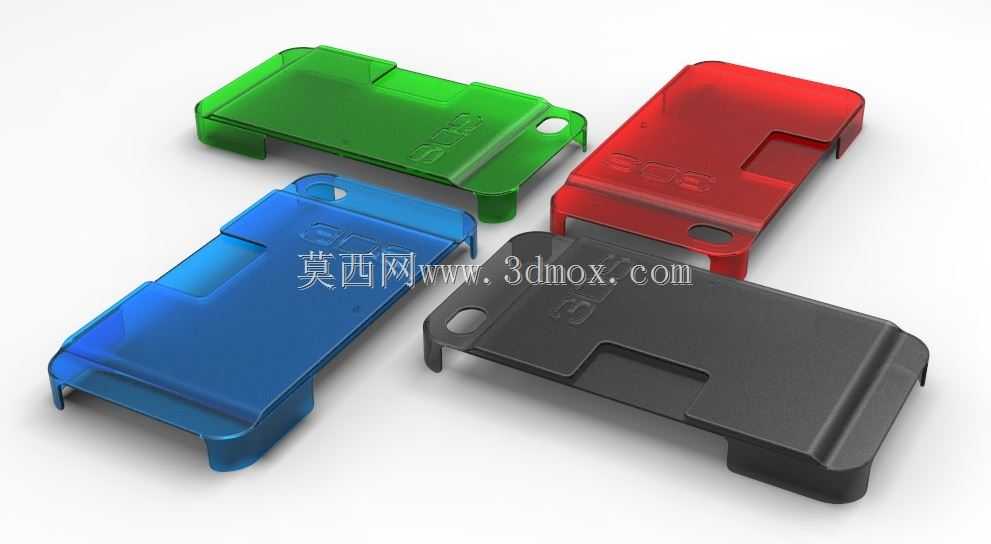

　　不会影响壳体表面的整体触感。从安装边界来看，整个壳体的内轮廓尺寸完全匹配iPhone4的机身外轮廓，单边预留0.1mm的装配间隙，既可以保证壳体能够顺畅套入机身，也不会出现装配后松动晃荡的问题，四个边角位置做了加厚的防撞结构，当手机意外跌落时，边角位置的加厚结构可以吸收部分冲击能量，降低机身受冲击损坏的概率。不同配色的壳体采用相同的结构参数，只是在注塑原料中添加不同的色母，半透明的材质选择既可以保留部分机身本身的质感，也能让用户直观看到卡槽内卡片的放置状态，不需要翻开卡槽就能确认卡片是否放置到位。在结构验证阶段，需要重点测试卡扣的反复拆装寿命，经过多次拆装后卡扣位置不能出现白痕、断裂的问题，同时要测试卡片插入后的固定力度，

　　既要保证卡片不会轻易滑出，也要保证用户取放卡片时不需要使用过大的力度，兼顾固定可靠性和使用便捷性。壳体的边缘和手机屏幕接触的位置做了0.2mm的高出设计，当手机屏幕朝下放置时，屏幕不会直接接触接触面，减少屏幕被刮花的风险，侧边的按键位置采用一体化的按键覆盖设计，既可以保留按键的按压手感，也能避免灰尘、水渍从按键缝隙进入机身，提升日常使用的防护性能。
