红色脚踏式充气压力检测装置结构设计

　　这款脚踏式充气装置的三维结构设计，核心围绕民用低压充气场景的实际使用需求展开，日常覆盖家用轿车轮胎补气、自行车及电动车轮胎充气、球类及小型充气玩具气压补充等高频使用场景，区别于大型工业压缩气源设备，其无需外接电源、依靠人力脚踏驱动的结构特性，完全适配户外应急、家庭常备、车载配套等无外接动力源的使用环境，在民用小型充气工具领域有着极高的普及度。

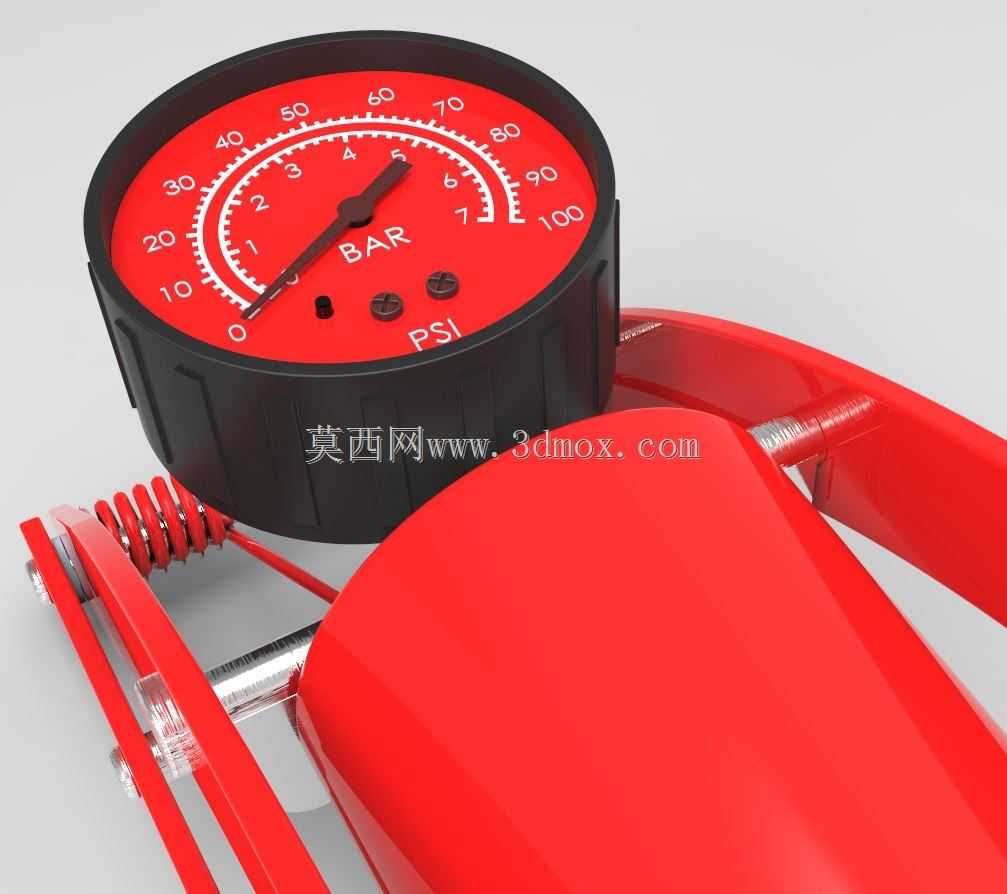

　　从功能结构拆分来看，装置核心分为三个独立又协同的模块：首先是脚踏驱动的活塞压缩单元，外露的红色冲压壳体为整体承力结构，内部集成单作用活塞缸、复位弹簧与单向阀组，踩下踏板时活塞腔容积缩小产生压缩空气，松开踏板时内置复位弹簧带动活塞回位，同时进气单向阀打开吸入外界空气，循环往复即可持续输出压缩空气；壳体表面做圆弧过渡处理，既避免冲压锐边造成使用划伤，也提升了整体结构的抗形变能力，脚踏区域的防滑纹理设计，可保证雨天或鞋底带水时的踩踏稳定性，避免施力过程中打滑脱脚。其次是双刻度压力显示单元，也就是模型中重点呈现的径向压力表，表盘同时标注BAR与PSI两种常用气压单位，覆盖民用场景下所有常见气压读数需求，BAR单位刻度范围0-7BAR，对应0-100PSI的英制刻度，完全满足家用轿车轮胎2.2-2.5BAR、自行车轮胎1.8-4.5BAR的常规读数范围；压力表内置波登管弹性感应元件，气压输入时带动齿轮传动机构驱动指针偏转，表盘上的两个调节螺钉分别用于指针零位校准与量程精度校准，保证不同环境温度下的读数误差控制在合理范围内；压力表与主体气路通过金属螺纹接头连接，密封面采用锥面密封结构，避免高频振动下出现漏气问题，表盘外圈的黑色橡胶保护圈，可在装置跌落或受碰撞时缓冲冲击力，避免表内部传动齿轮错位导致读数失准。第三是输气连接单元，装置侧部预留标准快插接头接口，可适配不同规格的充气嘴，对应美式气门嘴、法式气门嘴、球类充气针等不同连接需求，气路内部集成溢流阀结构，当输出气压超过额定安全值时自动泄压，避免充气压力过高造成轮胎或被充气物爆损。

　　从设计思路层面，这款装置优先平衡了便携性与输出效率的矛盾：整体结构采用集成化设计，将活塞缸、气路、压力表全部整合在冲压壳体内部，无额外突出的零散部件，收纳时可直接放入车载工具箱或家用储物柜，不会与其他物品发生勾挂；脚踏杠杆的传动比经过反复校核，既保证单次踩踏的进气量足够，减少充气所需的踩踏次数，又避免踩踏阻力过大造成使用费力，适配不同年龄层用户的施力能力。材质选择上，外露壳体采用冷轧钢板冲压成型后做红色喷塑处理，既保证结构强度，又通过醒目的红色提升辨识度，在杂乱的工具箱内可以快速找到；内部活塞采用耐油橡胶材质，可在-20℃到60℃的环境温度下保持密封弹性，避免低温下橡胶硬化导致漏气；复位弹簧采用65Mn弹簧钢制作，经过淬火回火处理，保证上万次踩踏循环后仍能保持足够的回弹力，不会出现弹性衰减导致的回位不畅问题。

　　从安装与使用边界来看，这款装置的整体外形尺寸控制在长280mm、宽120mm、高180mm范围内，收纳状态下踏板可折叠贴合主体，收纳厚度可压缩至80mm以内，完全适配常规车载储物格的尺寸边界；使用时仅需将踏板翻折至90°位置，通过底部的四个橡胶防滑脚垫与地面接触，无需额外螺栓固定，依靠自身重量与脚垫摩擦力即可保证踩踏过程中不会移位；气路接口的连接螺纹采用标准M8×1规格，可直接替换市面上同规格的延长气管与充气接头，后期维护更换配件无需特殊定制，通用性极强。需要注意的是，这款装置的额定输出压力上限为7BAR，仅适用于低压充气场景，不可用于高压气瓶充装、工业气动工具气源供给等超出压力范围的场景，避免过载造成结构损坏或安全隐患；日常存放时需避免长期处于高温暴晒环境，防止内部橡胶密封件提前老化失效，长期存放前可在气路接口处注入少量硅油，润滑内部密封件，延长整体使用寿命。

　　在三维建模过程中，结构设计人员重点还原了压力表的刻度细节、活塞连杆的运动间隙、弹簧的节距参数，所有配合面的公差均按照实际生产的装配要求设定，比如活塞与缸筒的配合间隙控制在0.05-0.1mm，既保证活塞运动顺畅，又不会出现间隙过大导致的漏气问题；压力表表盘的刻度间距按照标准读数精度设计，最小刻度值为0.1BAR，对应2PSI的英制刻度，保证读数时的精度满足日常使用需求；壳体的冲压折弯半径按照板材厚度的1.5倍设定，避免冲压过程中出现折弯开裂问题，所有焊接位置均做圆角过渡处理，减少应力集中导致的焊接部位开裂风险。
