工业流体输送用离心泵结构设计

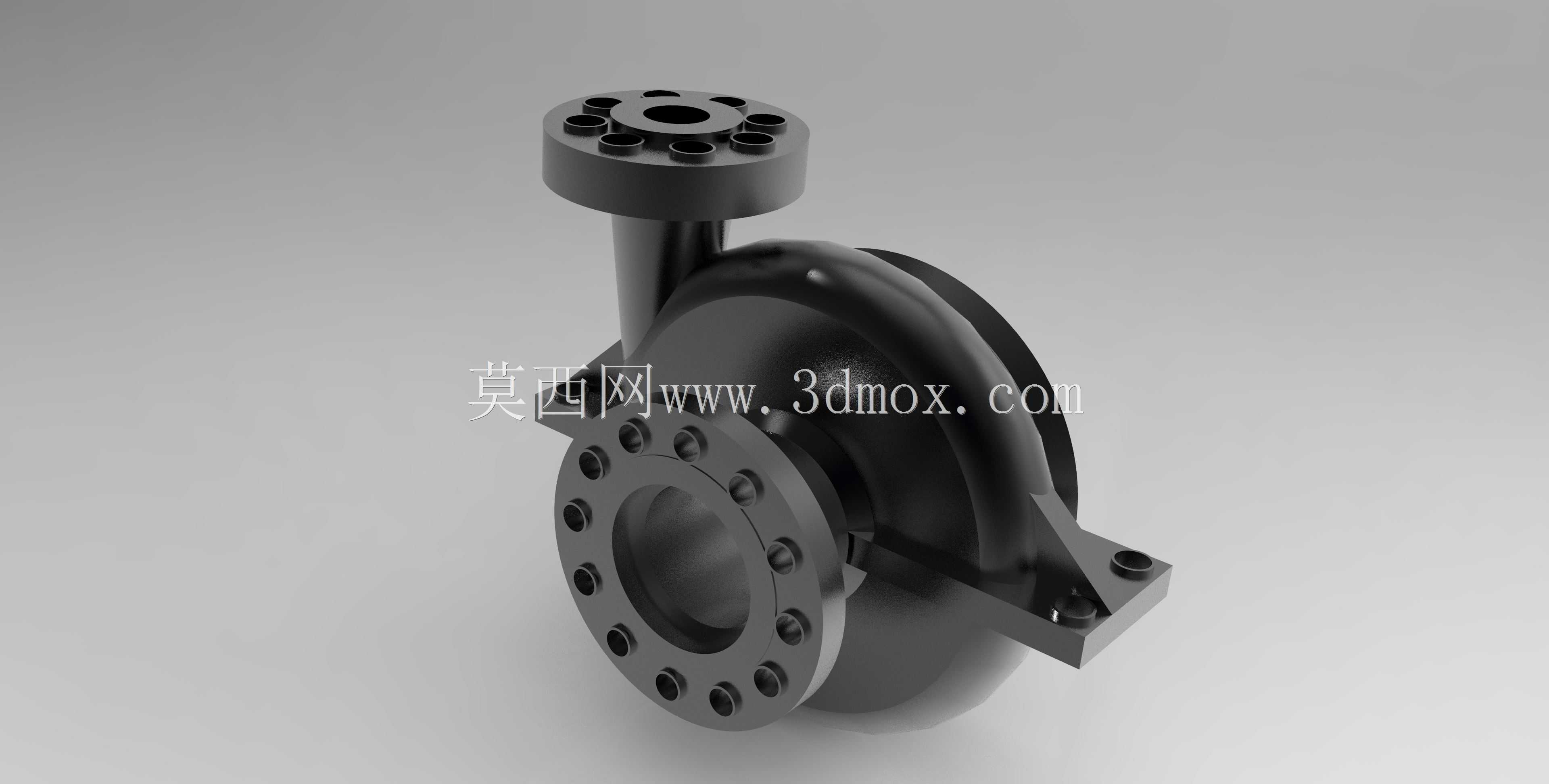

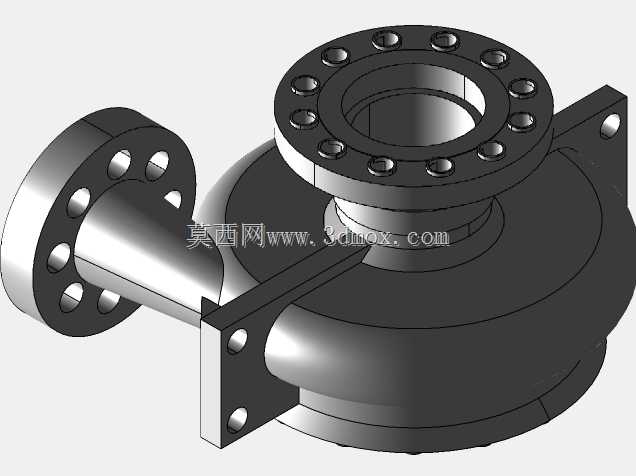

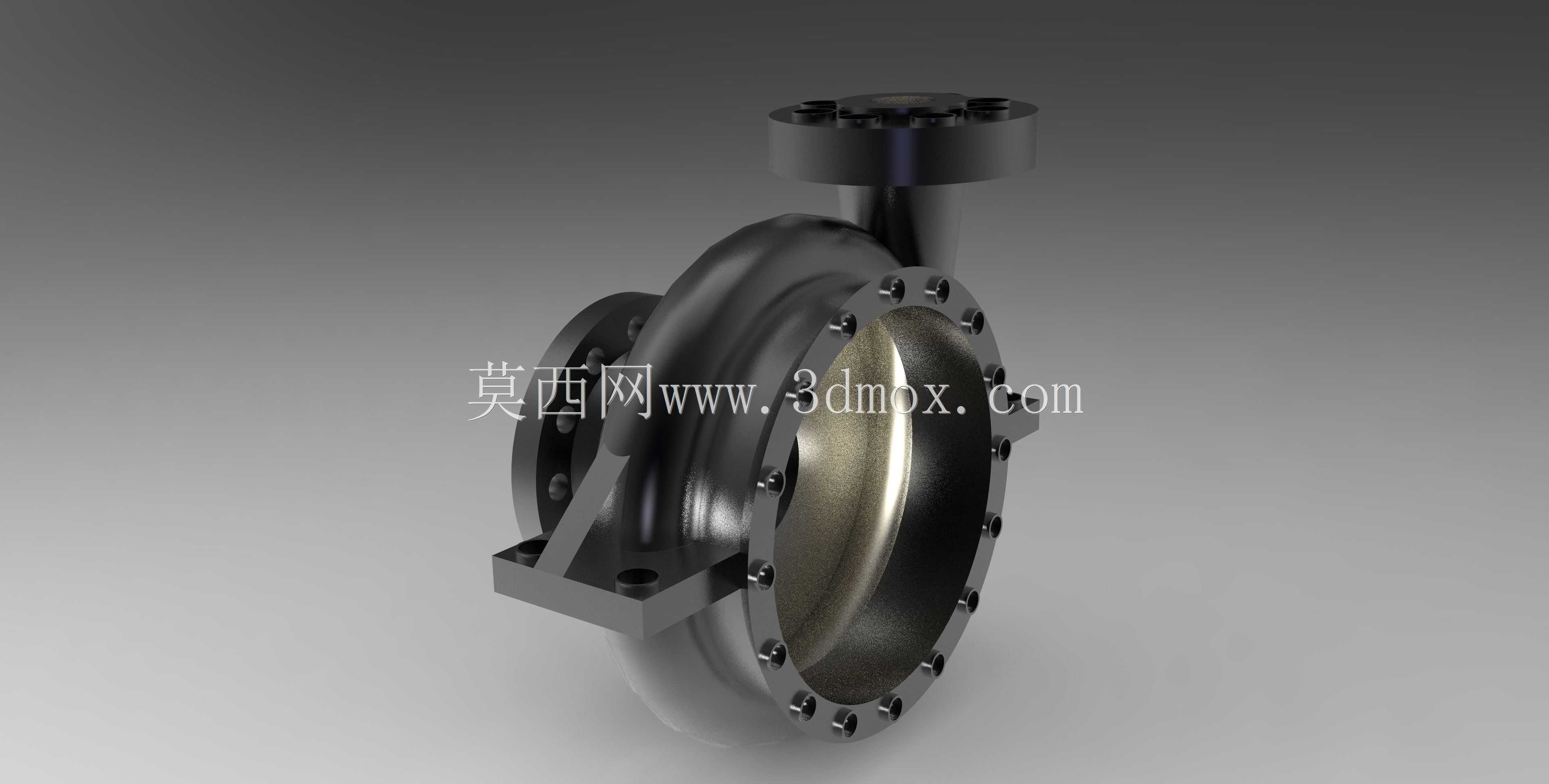

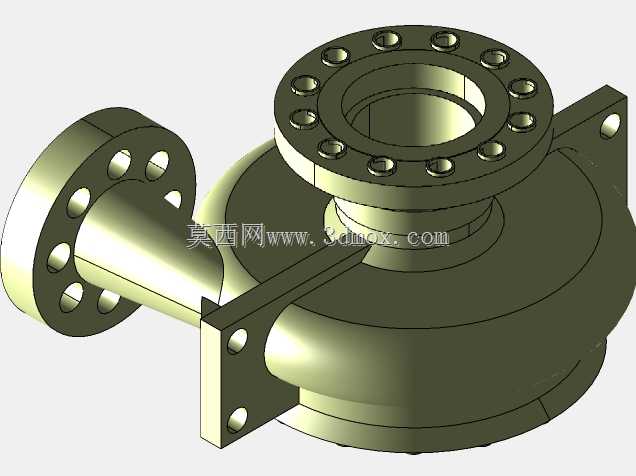

　　在化工流程、市政供水、暖通循环、冶金冷却等诸多工业场景里，离心泵是流体输送环节最核心的动设备之一，其运行稳定性直接决定整条管线的输送效率与系统可靠性。这款离心泵的结构设计完全围绕实际工况的安装与运行需求展开，首先从安装边界来看，泵体进出口均采用带螺栓孔的法兰连接结构，进出口法兰的螺栓孔数量、孔径、节圆尺寸均匹配常规工业管线的通用法兰标准，现场安装时无需额外加工过渡连接件，可直接与同压力等级的工艺管线对接，进出口的朝向采用垂直向上与水平轴向的正交布置，既适配地面卧式安装的管线排布逻辑，也能满足撬装集成时的紧凑布局要求，泵体底部设置的带安装孔的支撑脚，可直接通过螺栓固定在混凝土基础或者撬装底座上，支撑脚的安装孔间距预留了足够的调整余量，

　　能抵消现场基础施工的微小尺寸偏差，避免强行装配带来的泵体应力变形。从功能特性层面看，这款离心泵依靠叶轮高速旋转产生的离心力实现流体增压，泵壳采用螺旋形压水室结构，流道型线经过顺滑过渡处理，能有效降低流体在泵腔内的湍流损失，减少运行过程中的水力振动与噪音，叶轮与泵轴的连接采用键传动加锁紧螺母的固定方式，可传递大扭矩，避免满负荷运行时叶轮出现周向窜动，泵体与泵盖的结合面采用精加工密封面设计，配合密封垫片可实现高压工况下的无泄漏运行，防止输送的流体外溢或者外界空气进入泵腔影响吸程。设计过程中充分考虑了不同工况的适配性，过流部件的壁厚取值兼顾了耐压强度与铸件成型的工艺性，既可以满足清水类低腐蚀介质的输送需求，

　　更换对应材质的过流部件后也可输送带有微小颗粒的介质或者弱腐蚀性化工流体，泵体上预留的密封冲洗接口位置，可根据实际输送介质的特性接入冲洗管路，对机械密封端面进行冲洗冷却，延长密封件的使用寿命，避免介质中的颗粒杂质磨损密封面造成泄漏。从结构细节来看，叶轮的叶片采用后弯式设计，这种叶片形式的水力效率更高，轴功率随流量增大的上升趋势更平缓，能有效避免电机过载的风险，泵轴的轴径设计经过挠度校核，在最大流量工况下的轴挠度控制在密封件允许的范围内，可保证机械密封的运行稳定性，轴承位的尺寸匹配常规标准滚动轴承，后期维护时可直接采购标准件更换，降低运维成本。在实际选型应用时，这款结构的离心泵可覆盖常规中小流量、中低扬程的输送场景，

　　不管是工厂循环水系统的增压输送，还是化工生产中的原料介质输送，亦或是城市供暖系统的热水循环，都能通过调整叶轮直径、转速以及过流部件材质来匹配具体的工况参数，安装时需要注意保证泵轴与电机轴的同轴度误差在允许范围内，避免运行过程中出现轴承过热、振动超标的问题，进出口管线需要设置独立的支撑结构，避免管线重量直接作用在泵体法兰上造成泵壳变形或者密封失效，泵的入口管线需要保证足够的直管段长度，避免流体进入叶轮时流态紊乱影响泵的效率与运行稳定性。
