水滴型流线曲面储油罐体结构设计

　　做这类曲面储油部件的建模，最先要捋清楚的是实际装车后的安装边界，不能光盯着曲面顺滑度忽略装配干涉问题。这类罐体多数挂载在两轮或三轮机动运输设备的车架主梁上方，前端收窄的位置要避让转向把的回转空间，后端延伸段要预留出油路接口、固定支架的安装平面，底部的两个伸出安装耳片，孔位间距必须和车架预设的安装点完全匹配，耳片厚度要根据满载时的载荷做强度校核，避免长期颠簸出现焊缝开裂的问题。

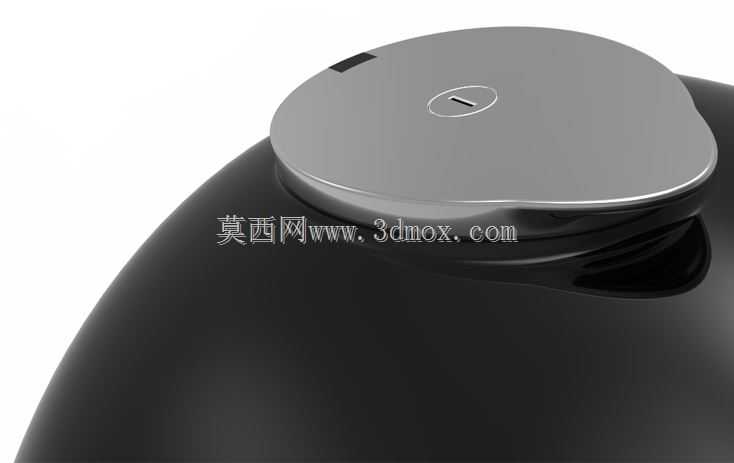

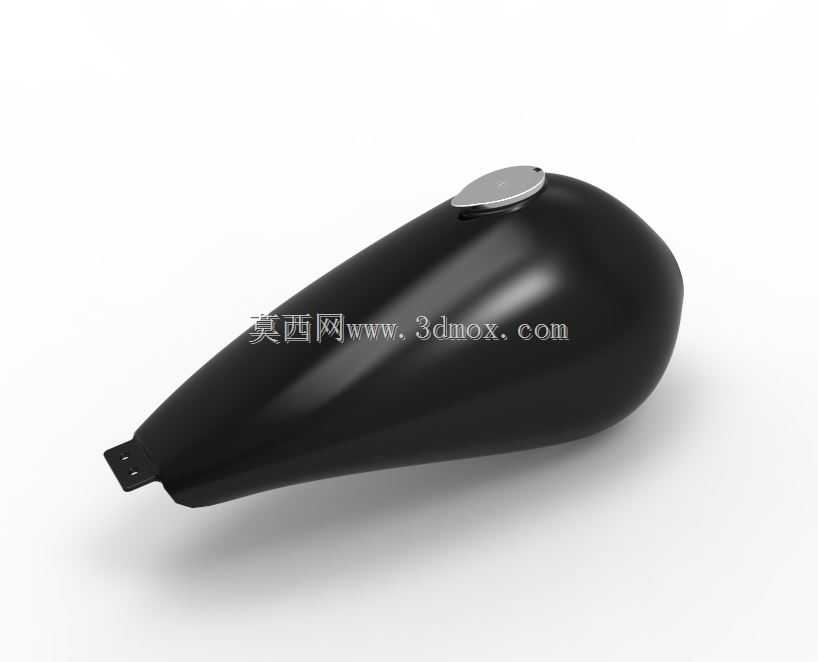

　　从功能特性来看，这种水滴流线造型不是单纯为了外观好看，首先是在同等容积下，曲面壳体的承压能力比规则矩形容器高很多，储存燃油类介质时，内部压力波动可以顺着曲面均匀分散，不会出现局部应力集中的问题；其次是行驶过程中，气流顺着流线型外表面流过，能大幅降低高速行驶时的风阻，减少不必要的动力损耗。顶部的圆形加注口位置做了局部沉台设计，加注口盖安装后和罐体表面齐平，不会突出形成额外的风阻源，沉台周边预留的密封槽可以嵌入耐油橡胶圈，避免行驶颠簸时燃油溢出，也能防止雨水、灰尘进入罐体内部污染燃油。

　　建模过程中曲面构建是核心难点，不能用简单的放样命令直接拉通整个罐体，要先根据安装边界画出三条关键控制线：最上方的轮廓脊线决定整体的流线走向，最宽处的截面轮廓控制罐体最大容积，底部的安装基准线要和车架安装面完全平行。构建曲面时要注意曲率的连续过渡，尤其是前端收窄段和后端圆弧段的衔接位置，不能出现曲率突变，不然不仅外观有折痕，实际冲压成型时还会出现板材拉伸不均匀、局部变薄甚至开裂的问题。罐体壁厚要根据储存介质的类型、额定承压值来设定，常规燃油储运的薄壁壳体，壁厚取值要兼顾强度和自重，不能为了追求强度盲目加厚，不然会增加整车的整备质量，降低有效载荷。

　　实际应用场景里，这类储油部件除了常规的燃油储运，也可以根据介质特性调整壁厚和密封结构，用来储存低粘度的工业助剂、润滑油脂等流体物料。设计时还要考虑内部的防浪结构，虽然外观是光滑的曲面壳体，但内部要在对应位置焊接防浪挡板，挡板上开合适大小的过流孔，避免车辆急加速、急减速或者转向时，内部介质大幅晃动冲击罐体壁面，影响行驶稳定性，同时也能减少介质晃动带来的额外噪音。

　　安装接口的设计不能只考虑固定耳片的位置，还要预留出油路、液位检测部件的安装位置，出油口一般设置在罐体最低点的靠前位置，保证剩余少量燃油时也能顺利被油泵抽取，避免出现坡路行驶时油泵吸空的问题。液位传感器的安装位要避开内部防浪板的位置，保证检测数据的准确性。整个罐体的外表面做光滑过渡处理，没有多余的凸起棱角，后期做表面喷涂时附着力更均匀，也不容易在棱角位置出现漆层脱落的问题。

　　做这类曲面零件的建模，还要提前考虑后续加工工艺的可行性，曲面的最小曲率半径不能小于板材冲压的最小成型半径，不然冲压时会出现板材破裂的问题，各个曲面段的拉伸率要控制在板材允许的延伸率范围内，尤其是顶部加注口周边的沉台位置，拉伸深度不能过大，必要时可以在工艺上增加一次预成型工序，保证成品率。安装耳片和罐体主体的连接位置要做圆弧过渡，减少应力集中，焊接时采用连续满焊，焊后做打磨处理，保证连接处光滑过渡，避免长期受交变载荷出现焊缝疲劳开裂。
