带战术扩展套件的格洛克18自动结构设计

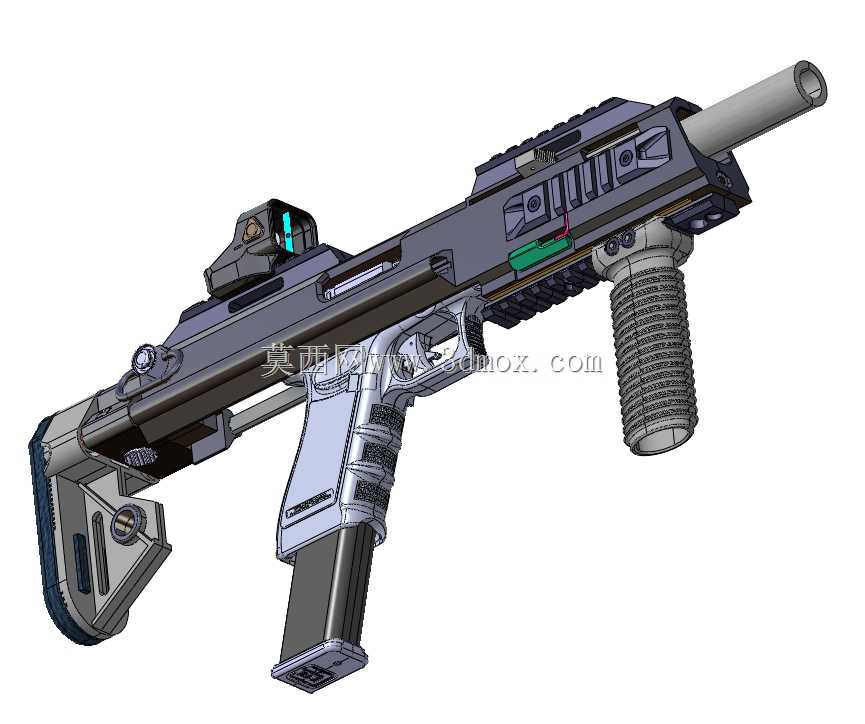

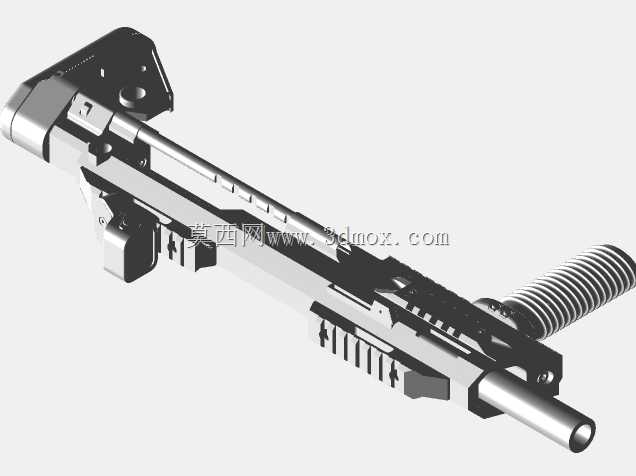

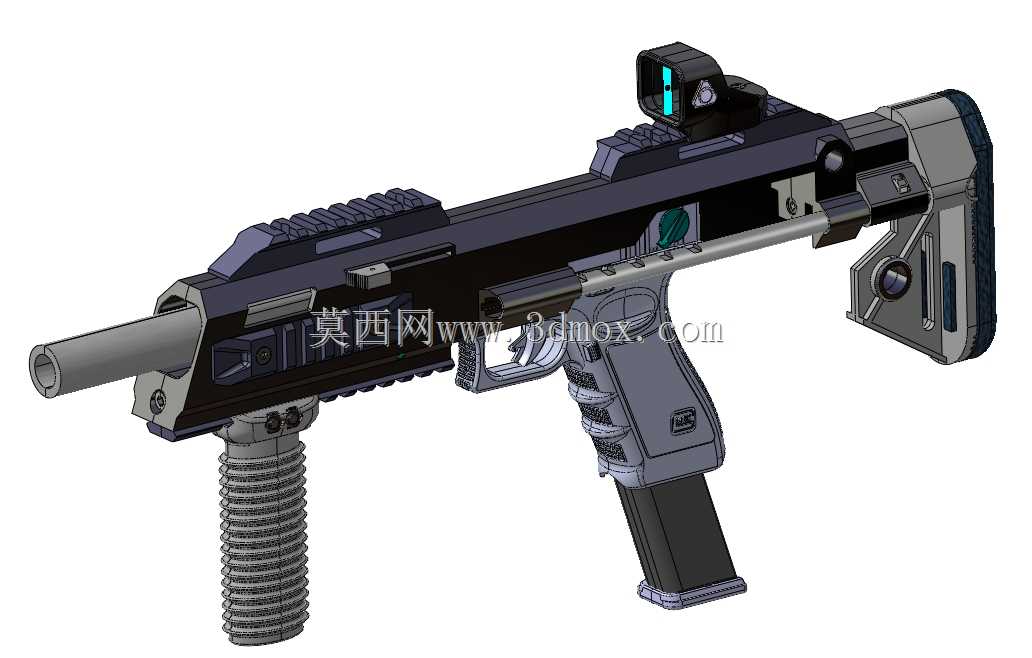

　　本次呈现的结构设计，针对格洛克18自动手枪的战术改装需求展开，采用全剖视的建模方式完整呈现内部各部件的装配关系与运动逻辑，可直接用于轻武器结构教学、战术配件适配验证、改装方案可行性推演等场景。在实际应用层面，该结构既可以作为军警战术训练的原理演示载体，帮助参训人员快速理解自动手枪在加装扩展套件后的供弹、击发、后坐循环逻辑，也能为民间战术装备改装厂商提供尺寸基准，用于配套开发前握把、瞄准镜、枪托等适配附件，避免改装过程中出现干涉、装配错位等问题。从功能特性来看，设计保留了格洛克18原有的全自动发射能力，同时在套筒座前端、顶部、下方均预留了皮卡汀尼导轨接口，可兼容市面上主流的战术附件，包括微型红点瞄准镜、战术手电、激光指示器、

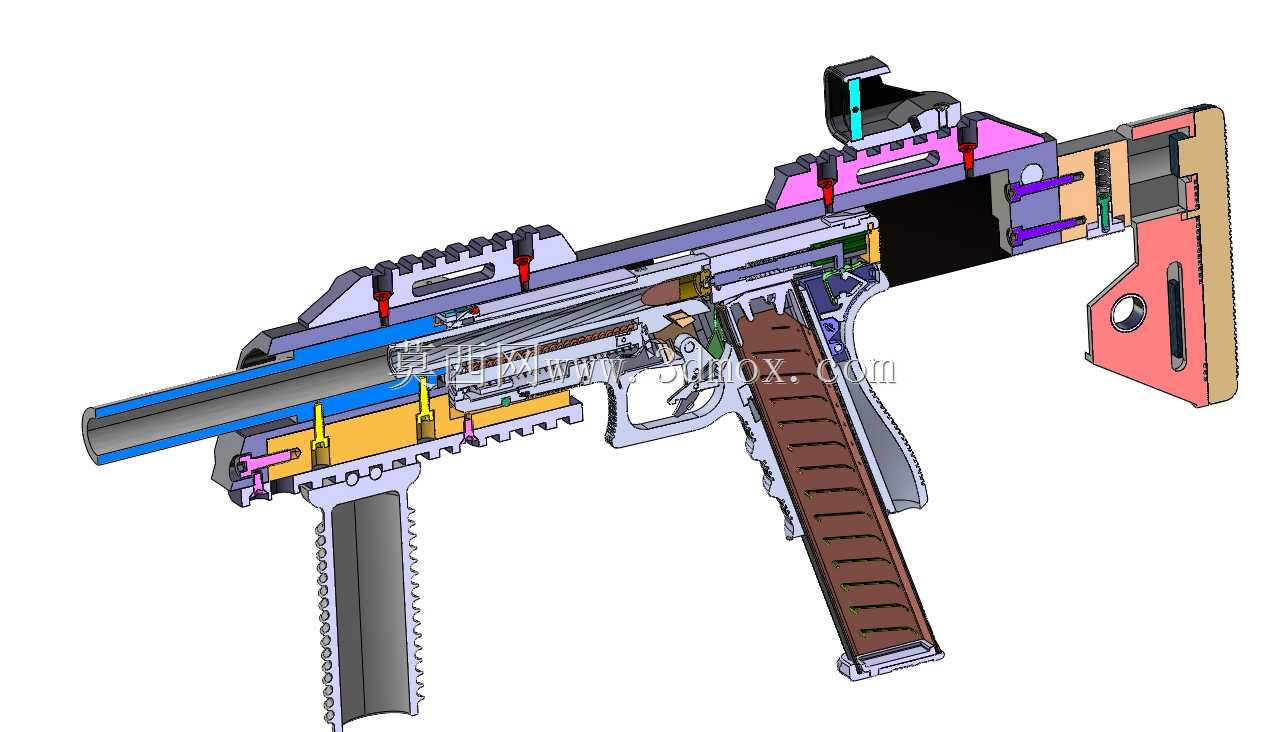

　　前置垂直握把以及尾部的伸缩式枪托，有效提升连发发射时的操控稳定性；内部结构完整还原了枪管短后坐自动原理、击针击发机构、双排双进弹匣的供弹路径，各运动部件之间均预留了合理的活动间隙，符合轻武器设计的公差配合要求，不会出现模拟运动时的卡滞问题。设计思路上，没有对原枪的核心受力结构做改动，所有扩展配件均采用外挂式安装，通过导轨、快拆锁扣与原枪本体连接，既保证了原枪结构强度不受改装影响，也能让使用者根据任务需求快速拆装不同配件，实现多场景适配；剖面建模时特意对不同功能的部件做了颜色区分，枪管、套筒、击发组件、供弹组件、扩展套件分别采用不同的材质配色，方便结构观察时快速区分各系统边界，避免不同部件的轮廓混淆。外形尺寸与安装边界方面，

　　原枪基础尺寸与量产格洛克18保持一致，加装全套扩展套件后，整体长度在原枪基础上增加127mm，其中尾部枪托收缩状态下延伸长度为78mm，展开状态下延伸长度为182mm，前端前握把向下延伸长度为89mm，顶部红点瞄准镜高出套筒顶面36mm；所有扩展配件的安装位置均避开了原枪的抛壳窗、弹匣释放钮、保险杆、空仓挂机杆等操作部件，操作空间预留充足，不会影响正常的换弹、上膛、保险切换动作；各导轨接口的尺寸严格按照北约标准皮卡汀尼导轨公差设计，槽宽、槽距、定位凸台尺寸均符合通用规范，可直接适配市售标准战术附件，无需额外修配。在结构细节处理上，针对连发发射时的后坐力传递问题，尾部枪托与握把之间设计了缓冲衬垫的安装位，可吸收部分后坐能量，

　　降低连发时的枪口上跳幅度；弹匣部分完整还原了托弹簧、托弹板、弹匣卡笋定位槽的结构，可模拟不同容弹量弹匣的装配状态，验证供弹路线的顺畅性；枪管部分保留了原有的多边形膛线结构建模，虽然是原理展示模型，但内膛结构的还原可以帮助理解弹头在枪管内的运动状态，也能为消音器等枪口附件的适配提供安装基准。整个建模过程中，所有部件的装配关系均按照实枪的装配顺序设置约束，可直接用于生成爆炸视图、装配动画，用于教学演示或者产品宣传展示，各部件的壁厚、受力部位的圆角处理均符合金属零件加工的工艺要求，不存在无法加工的薄壁、锐角结构，若用于原理样机制作，可直接导出工程图用于机加工或者3D打印制作。
