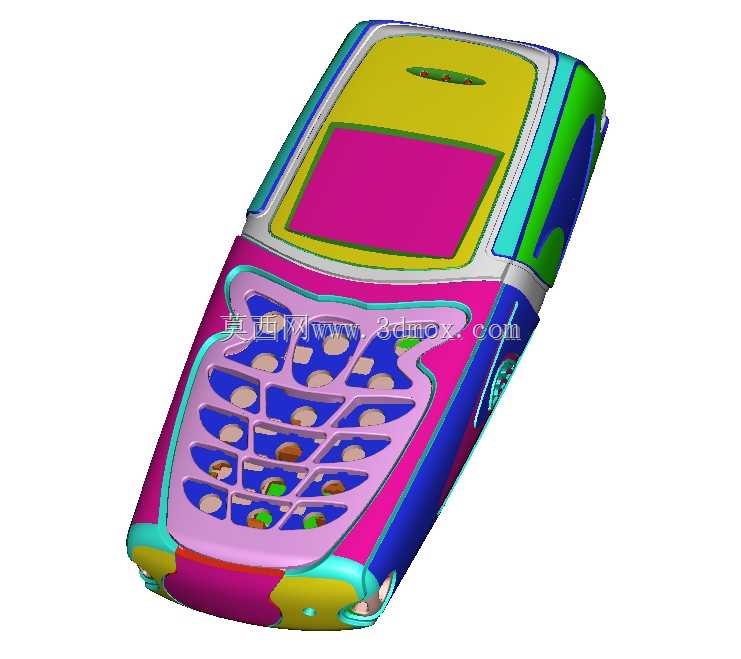

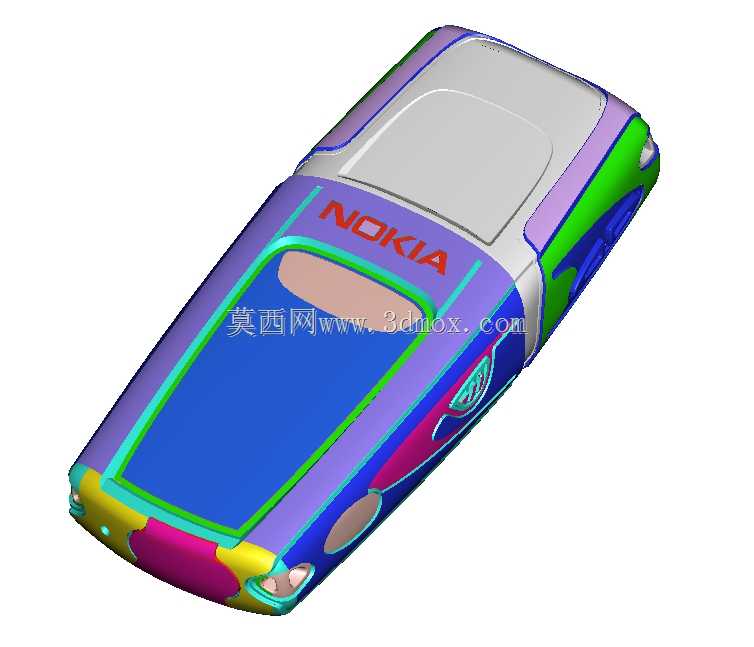

直板功能按键手机外观结构三维数模

　　这款直板按键通讯终端的三维结构数模，完整还原了早期功能型手持通讯设备的整机布局与细节特征，建模过程中严格遵循手持类消费电子的人机交互逻辑与装配约束要求，所有曲面分块、按键排布、壳体拼接关系均对应实际量产机型的结构逻辑。从实际应用场景来看，这类直板功能机在移动通讯普及初期承担了大众日常语音通话、短信息收发的核心功能，即便在当下，这类长续航、低复杂度的通讯终端依旧在特定作业场景、老年用户群体、备用机需求领域保有稳定的使用空间，其结构设计逻辑也常被作为入门级手持通讯设备的教学参考案例，用于讲解消费电子壳体分型、按键排布、屏幕装配的基础设计方法。

　　整机采用经典的上下壳体扣合结构，上壳区域集成屏幕视窗、听筒出声槽与按键安装位，下壳预留电池仓、充电接口、挂绳孔的安装空间，建模时将壳体壁厚控制在1.2-1.5mm的常规消费电子壳体厚度区间，既保证壳体注塑成型时的流动性要求，也兼顾手持握持时的结构强度，避免日常跌落、挤压造成的壳体开裂。屏幕区域采用下沉式台阶设计，台阶高度匹配常规保护镜片的粘贴厚度，视窗边缘做0.3mm的圆角过渡，避免应力集中造成的镜片崩边，听筒出声槽采用阵列式窄缝结构，窄缝宽度控制在0.8mm，既满足出声的声学通透要求，也能阻挡日常使用中灰尘、汗液的侵入。

　　按键区域采用一体化硅胶按键加硬质键帽的分层设计，数字按键按照4行3列的经典布局排布，每个按键的键帽尺寸控制在10mm*10mm，按键之间预留1.5mm的间隙，避免按压时的连键问题，功能按键区与数字按键区做高度差区分，功能按键凸起高度比数字按键高0.5mm，方便用户盲操作时快速定位功能键位置。按键下方的硅胶垫做锥形回弹结构设计，保证按压行程在0.8-1.2mm的舒适区间，按压反馈清晰，同时硅胶垫与壳体之间做定位柱配合，防止按键装配后出现偏移错位。

　　机身侧面做圆弧过渡处理，侧边弧度贴合成年人手掌自然握持时的曲面形态，整机宽度控制在48mm左右，厚度控制在22mm左右，长度控制在105mm左右，单手握持时拇指可以轻松覆盖全部按键区域，符合早期功能机的手持操作习惯。机身底部预留充电接口的安装沉台，沉台尺寸匹配当时通用的圆形充电接口规格，接口周围做加强筋结构，提升接口插拔时的结构强度，避免多次插拔造成的接口松脱。机身背部的电池仓采用卡扣式仓盖设计，仓盖与下壳的配合间隙控制在0.15mm，卡扣的扣合量设置为0.8mm，既保证仓盖装配后的紧密性，也方便用户开启仓盖更换电池，电池仓内部尺寸匹配当时通用的BL-5C规格电池，仓内设置电池定位筋条，防止电池在仓内晃动造成的触点接触不良。

　　建模过程中所有的分型面均沿着机身外观的自然棱线设置，避免分型线出现在外观面的醒目位置，影响整机的外观质感，所有的转角位置均做圆角处理，外表面圆角半径不小于0.5mm，避免注塑成型时的尖角应力问题，同时也提升手持握持时的触感，不会出现硌手的情况。机身内部预留了PCB板的安装定位柱，定位柱高度匹配PCB板的安装高度，柱端设置热熔柱结构，用于PCB板的装配固定，同时在屏幕、按键对应的PCB位置预留了元器件的避让空间，避免元器件装配时与壳体发生干涉。天线区域设置在机身背部上方，对应位置的壳体采用非金属材质区域预留，避免金属屏蔽影响通讯信号的接收与发射，天线触点位置设置弹片安装位，保证天线与PCB板之间的可靠接触。

　　从结构设计的合理性来看，这款机型的结构充分考虑了当时的加工工艺与成本控制要求，所有壳体结构均采用常规注塑工艺即可实现，无需特殊的模具结构，按键、屏幕、接口等配件均采用当时的通用标准件，大幅降低了整机的生产与维修成本，也正是这种成熟可靠的结构设计，让这类直板功能机在上市后凭借稳定的性能、耐摔的特性获得了大量用户的认可，其结构设计思路也为后续的手持消费电子设备提供了成熟的参考范式，即便在智能手机普及的当下，这类经典功能机的结构逻辑依旧在很多专用手持终端上得到延续应用。
