多工位星形旋转承载扫描工作台结构

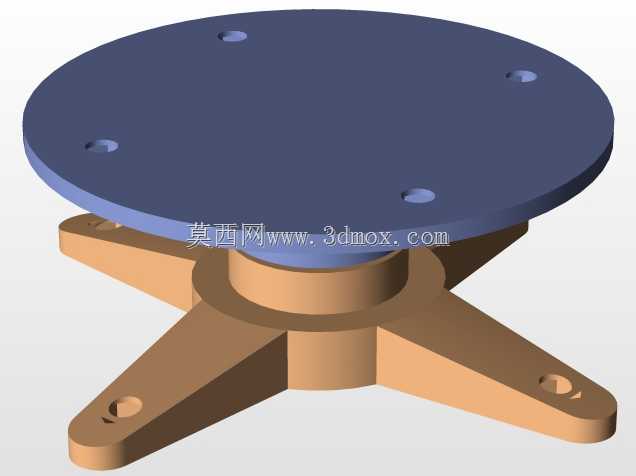

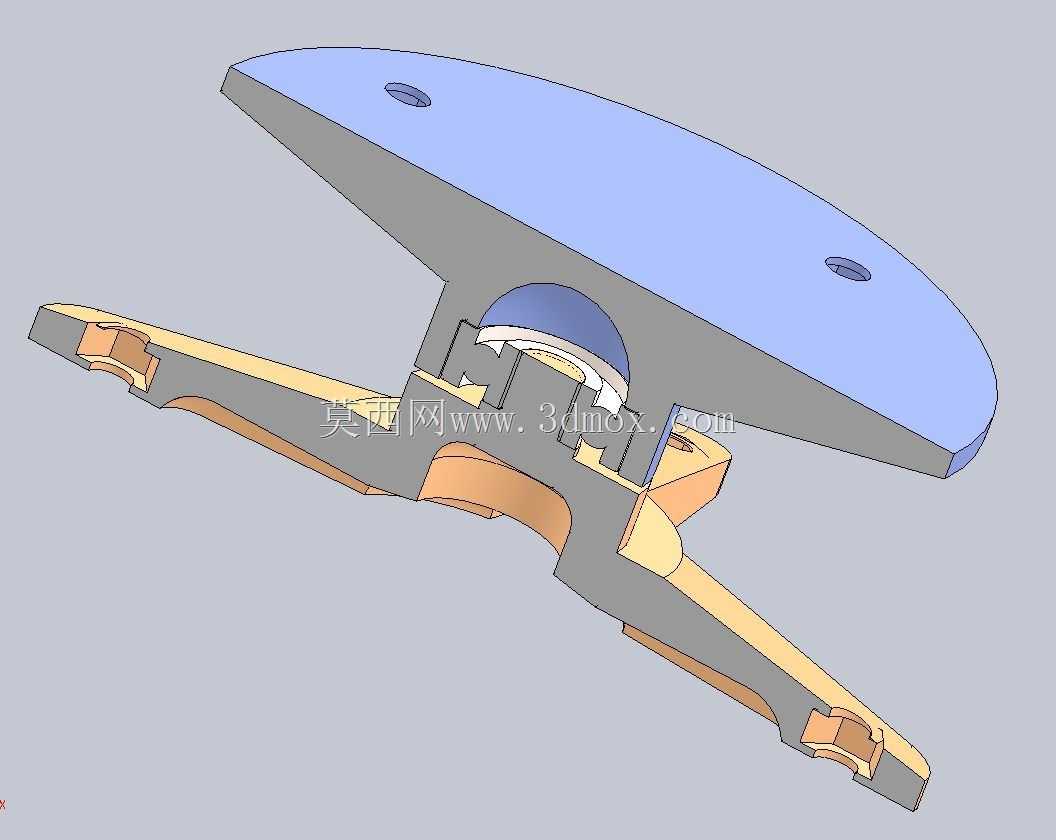

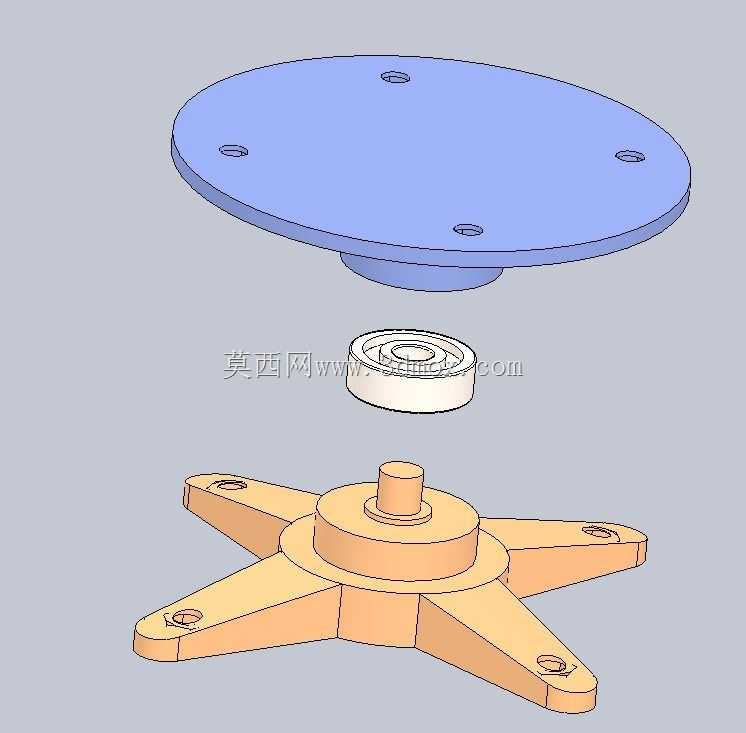

　　这套旋转承载结构常被集成在桌面级三维扫描设备、小型多工位检测工位以及轻载回转装配台的核心传动段，日常作业中负责带动待扫描工件完成周向匀速回转，让上方的扫描采集单元能够无死角获取工件全周的点云数据，避免人工翻转工件带来的定位偏差与采集盲区。从结构拆分来看，整套组件分为三个核心功能段：最上方的圆形安装法兰盘，盘面均匀开设四个沉头安装孔，用于直接对接扫描设备的载物台面或者工装夹具的定位基面，法兰盘下方的短圆柱凸台作为定位止口，与中间的回转支撑轴承内圈实现过盈配合，保证回转过程中法兰盘的径向跳动量控制在轻载检测要求的公差范围内，不会因为偏心转动导致扫描数据出现拼接错位。中间段的标准深沟球轴承承担全部径向载荷与部分轴向载荷，

　　内圈与上方法兰凸台配合，外圈与下方星形支架的中心定位凸台实现过渡配合，轴承选型上兼顾了轻载回转的低阻尼需求与长期往复转动的耐磨性能，不需要额外添加复杂的密封结构就能满足室内检测场景的使用要求。下方的星形五臂支撑底座是整套结构的承载基础，五个支撑臂沿中心回转轴线均匀呈放射状分布，每个臂的末端都开设了贯通的安装孔，用于将整个回转台固定在设备的机架基准面上，五支点的布局相比传统三支点、四支点结构，在同等材料厚度下拥有更好的抗倾覆稳定性，即使待扫描工件放置位置略微偏离中心，也不会出现台面倾斜、回转卡滞的问题；中心位置的凸台结构一方面作为轴承外圈的定位基准，另一方面中心的凸起轴段插入轴承内圈下方，起到轴向限位的作用，

　　避免上方法兰盘在抬升工件或者受到向上外力时与支撑底座脱开。设计过程中优先考虑了安装边界的适配性，整套结构的总高度控制在较低范围内，不会占用扫描设备过多的垂直方向安装空间，上方法兰盘的外径尺寸匹配常规小型扫描设备的载物台规格，下方星形支架的外接圆直径大于上方法兰盘，保证支撑受力范围完全覆盖上方的承载区域，不会出现支撑悬空的应力集中问题。每个安装孔的位置都做了沉头处理，安装螺栓拧紧后螺栓头不会突出安装基面，保证法兰盘上表面、支架下表面都能与对接的工装面完全贴合，不会因为螺栓突出导致安装倾斜。在实际使用场景中，这套结构除了用于三维扫描工位，也可以直接替换小型装配转盘、点胶机回转台、视觉检测工位的载物基座，

　　只需要根据实际负载需求调整对应零件的板材厚度与轴承选型即可，五臂的结构也预留了足够的走线空间，传感器线束、气路管线可以从相邻支撑臂的间隙中引出，不会随着台面回转出现管线缠绕的问题。结构的所有配合面都做了公差适配，止口配合的公差带选择基孔制间隙配合，既保证装配时能够顺利压装，又不会因为配合间隙过大导致回转晃动，安装孔的位置度公差控制在合理范围内，现场安装时不需要额外修配就能完成与机架的对接，降低了现场装配的调试难度。整套结构没有设计复杂的传动接口，用户可以根据自身需求在中心轴段下方加装同步带轮、齿轮或者直接连接微型回转驱动单元，适配手动回转、电机驱动等不同的驱动形式，扩展使用场景的灵活性较强。
