医用立式呼吸支持设备结构设计方案

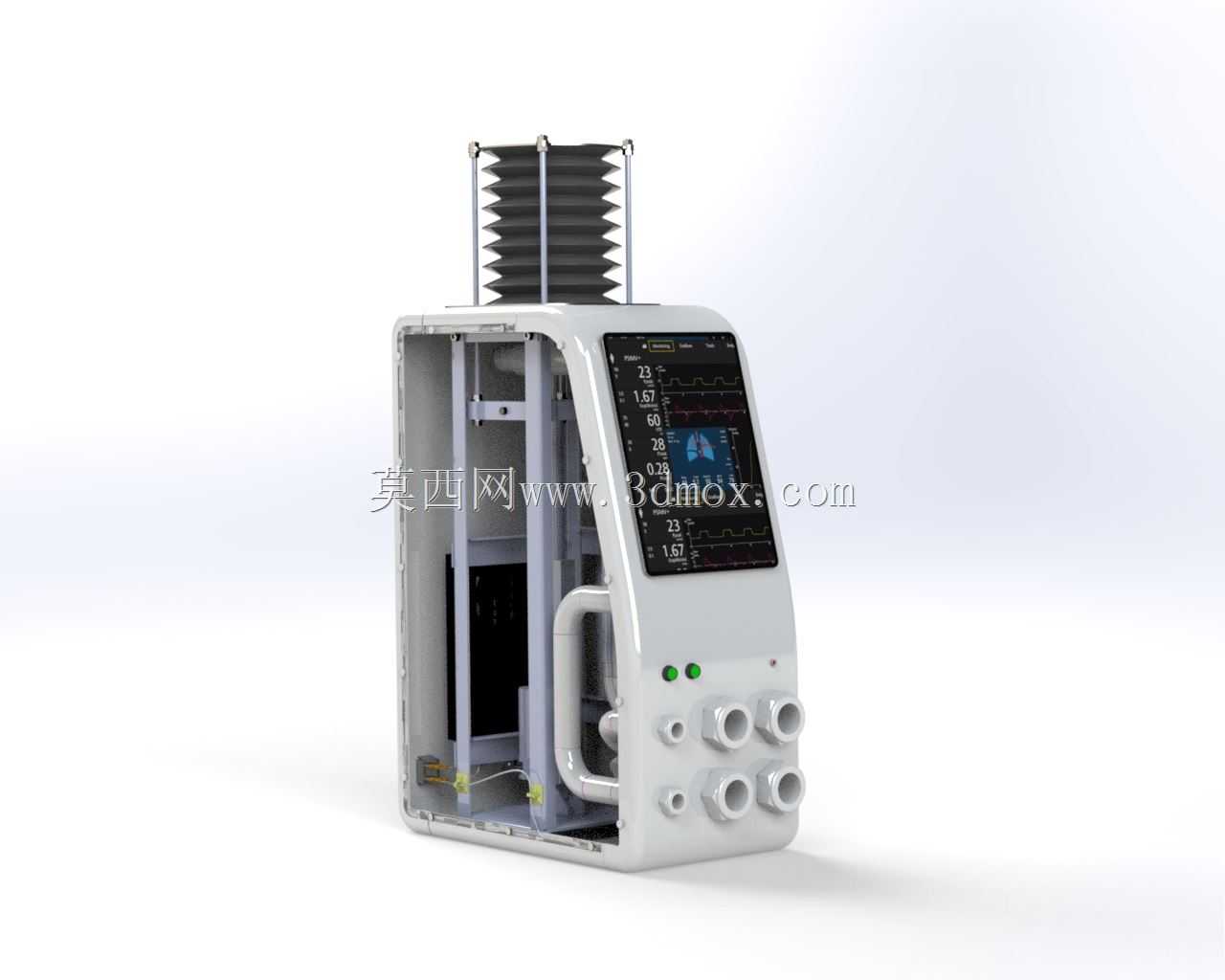

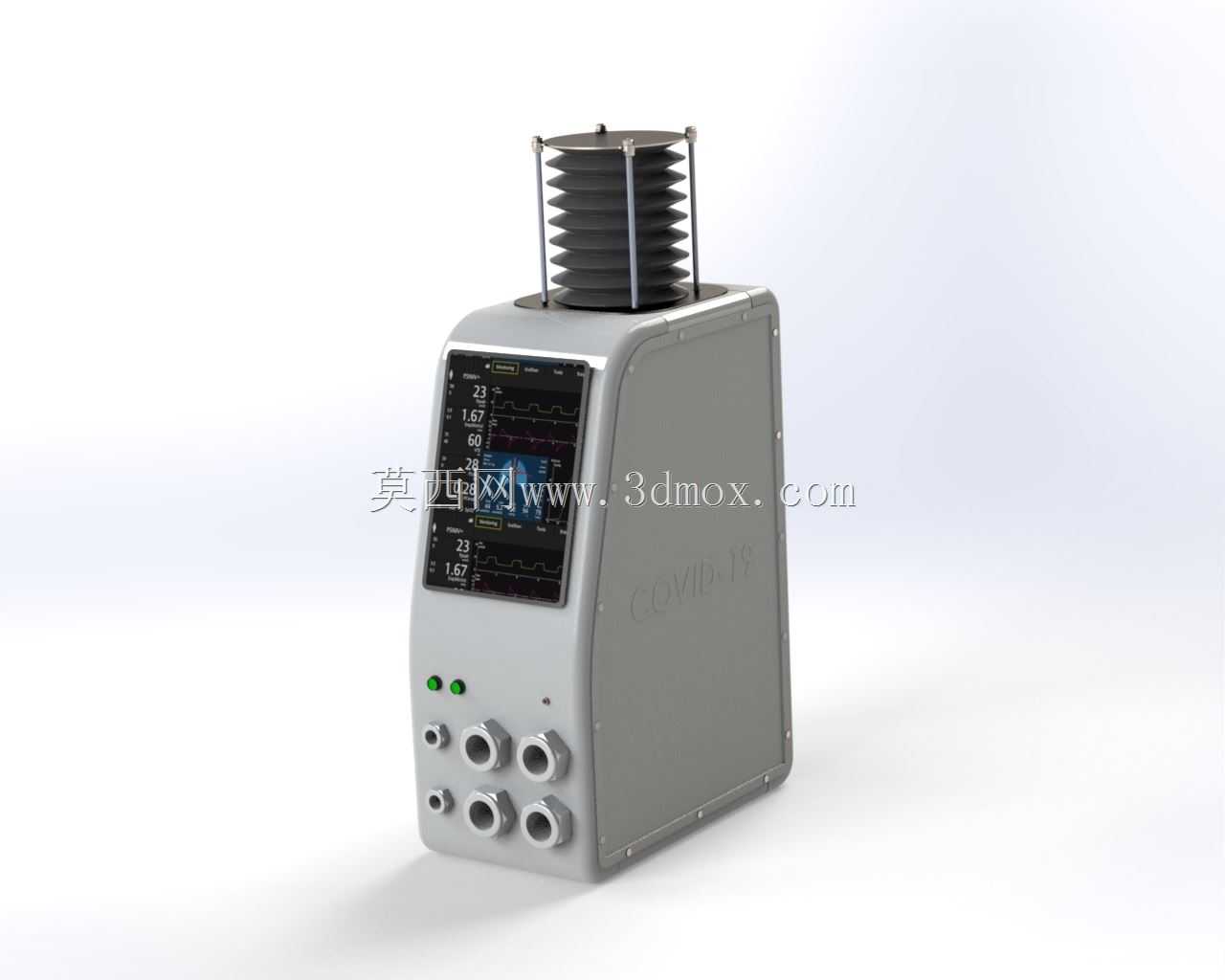

　　这款立式医用呼吸支持设备的三维结构设计，核心围绕临床场景的实际使用需求展开，首先考虑的是ICU、急诊抢救室、普通病房呼吸支持工位的安装与操作边界，设备整体采用立式落地结构，底部预留标准脚轮安装位与调平支撑脚，整机宽度控制在450mm以内，深度不超过500mm，高度适配1500-1600mm的医护人员站立操作视线区间，既可以在病床旁的设备间隙中灵活摆放，也能适配标准医疗设备吊塔旁的预留安装空间，不会占用过多的临床操作通道。设备正面上部集成倾斜式监测操作面板，面板倾斜角度设置为15度，刚好匹配站立操作时的视线俯角，面板上集成多组参数监测波形显示区、实时数值显示区，分别对应气道压力、潮气量、呼吸频率、氧浓度等核心临床参数的实时展示，

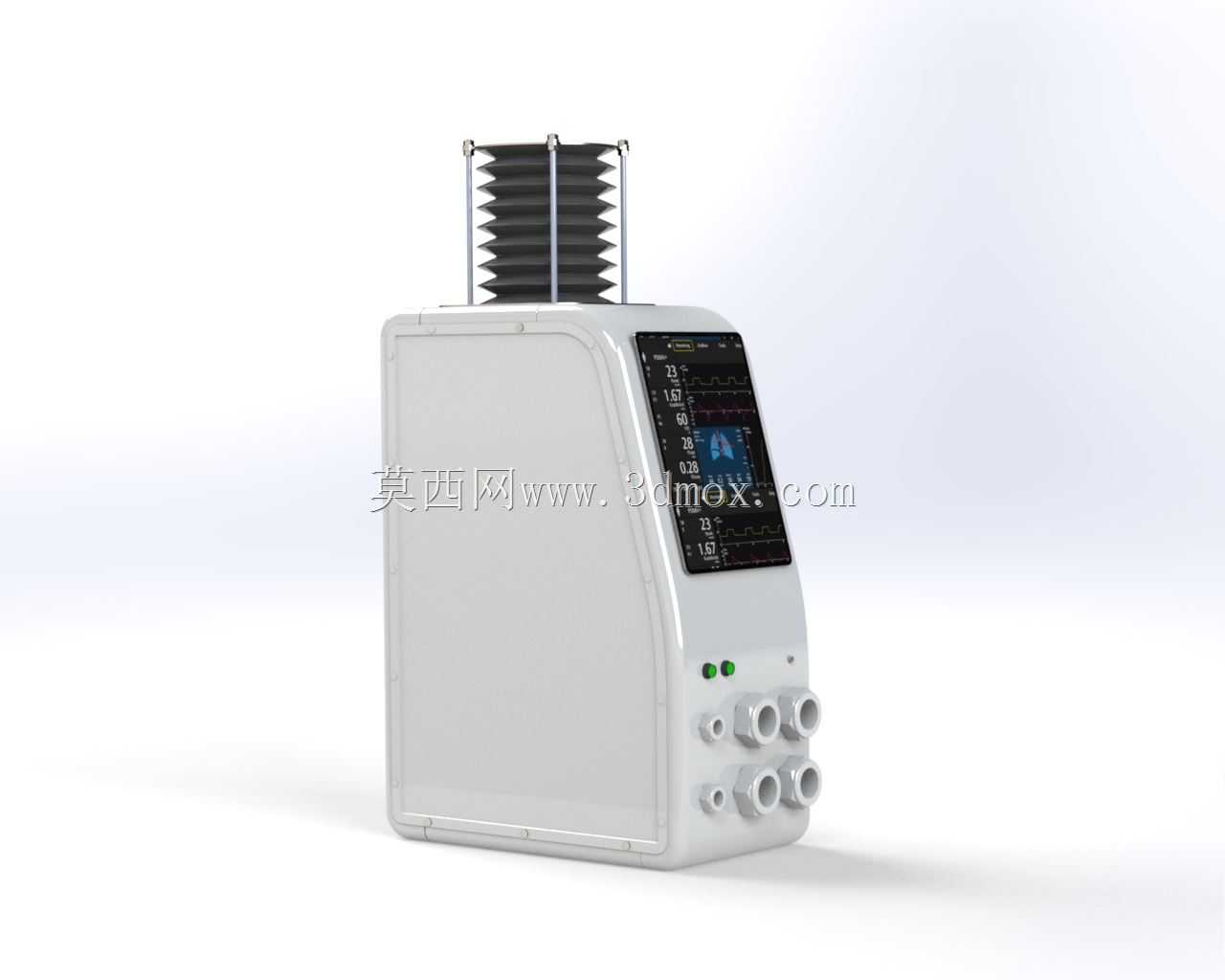

　　所有显示区域的布局按照临床操作的观察优先级排布，最常用的参数数值放在视觉中心区域，波形监测区放在上部，方便医护人员快速扫读参数变化。面板下方的操作区设置实体状态指示灯，包括电源状态、运行状态、故障报警三类指示灯，采用绿、红高对比度配色，即使在光线较暗的夜间病房环境下，也能快速识别设备运行状态。气路接口区域设置在设备正面下部，距离地面高度约300mm，刚好匹配临床呼吸管路的自然下垂弧度，避免管路弯折造成气路阻力异常，接口采用标准医用气路快接规格，分别对应氧气输入、空气输入、患者呼吸回路输出三个核心接口，接口周围预留足够的操作空间，方便医护人员单手完成管路插拔操作，接口旁设置防呆标识，避免不同气路接反引发的临床风险。

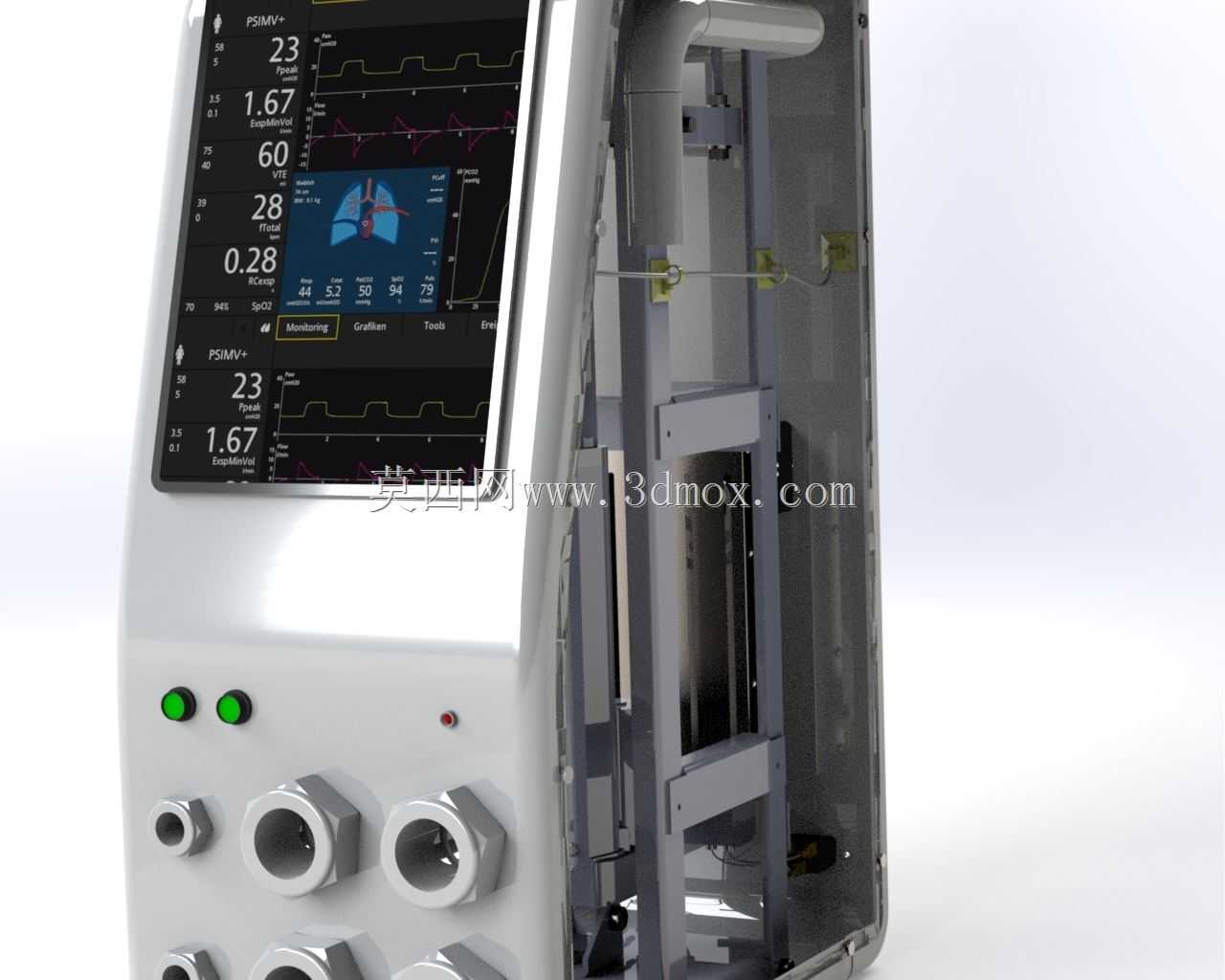

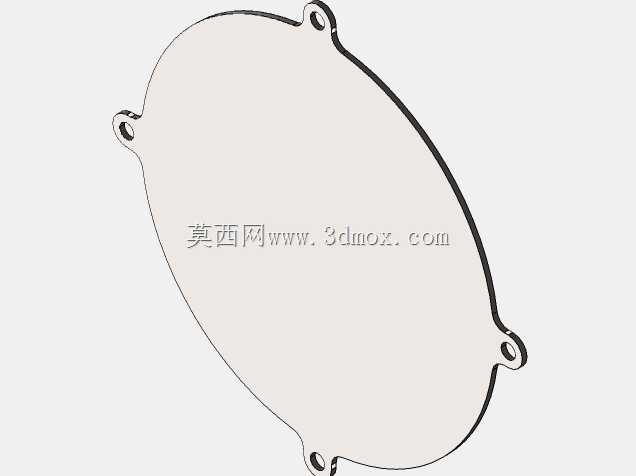

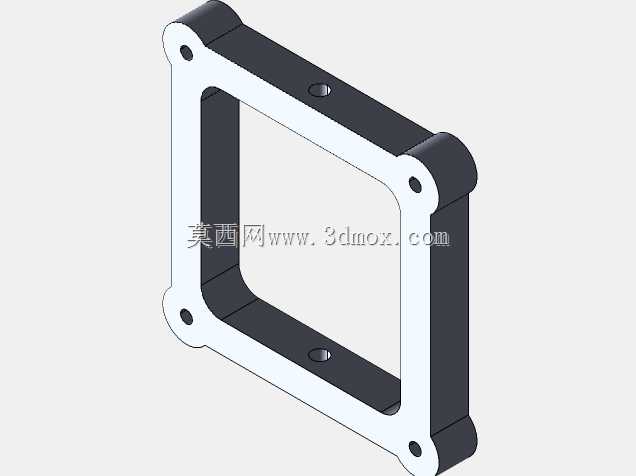

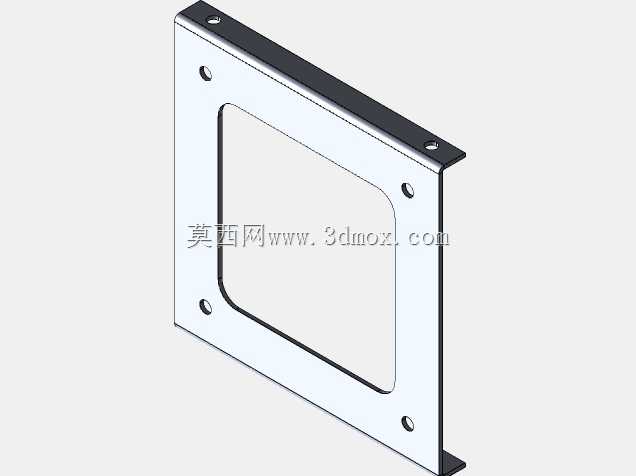

　　设备壳体采用模块化钣金拼接结构，左右侧盖采用快拆式设计，通过隐藏式卡扣与内部机架连接，不需要额外工具即可拆开侧盖完成内部滤芯更换、管路维护、元器件检修等操作，内部机架采用方管焊接框架结构，承重区域做加厚处理，可承载内部气路组件、控制主板、电源模块、涡轮组件的总重量，同时预留足够的散热风道空间，涡轮发热区域单独设置独立散热风道，避免热量堆积影响电子元器件的运行稳定性。设备内部的气路布局采用分层设计，上层放置控制主板与显示模块，中层放置气路控制阀体、流量传感器、氧浓度传感器等核心检测组件，下层放置涡轮、电源模块、过滤组件，不同功能模块之间设置金属隔板做电磁屏蔽，避免电源模块与涡轮的电磁干扰影响传感器检测精度与显示模块的运行稳定性。

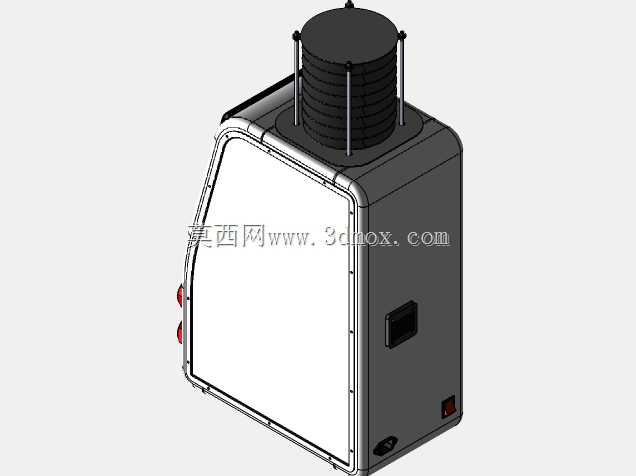

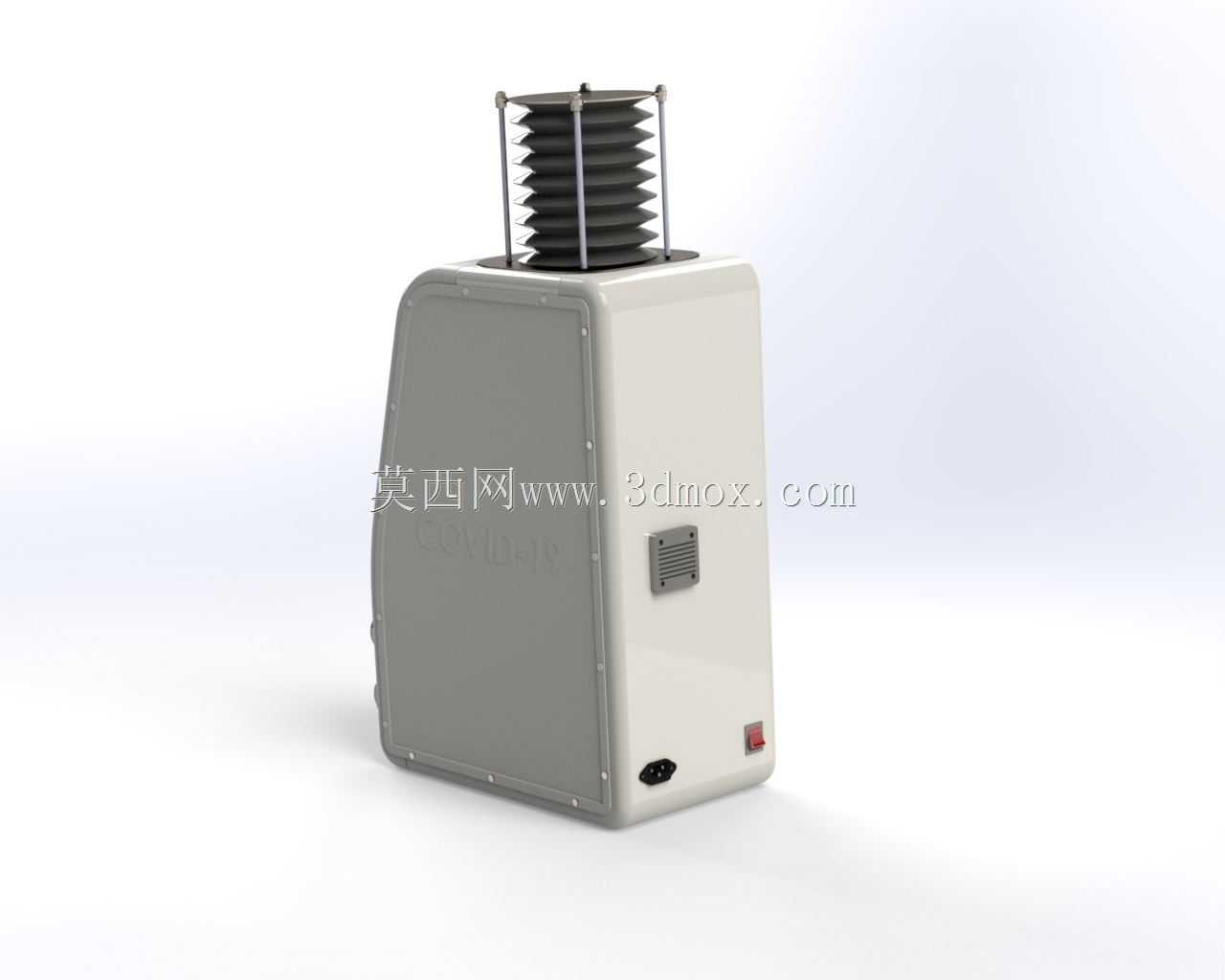

　　设备背部预留标准设备安装挂孔，既可以落地放置使用，也可以通过挂架固定在病房墙面或者吊塔悬臂上，适配不同科室的安装需求，背部的散热格栅采用斜向开孔设计，既保证通风散热效率，也能避免液体泼溅直接进入设备内部，符合医用设备的防泼溅要求。在结构细节设计上，所有边角都做R5以上的圆角处理，避免尖锐边角磕碰医护人员或者患者，设备表面采用抗菌粉末喷涂工艺，适配临床环境的日常消毒擦拭需求，不会因为反复使用含氯消毒剂擦拭出现涂层脱落、变色等问题。内部走线全部采用走线槽固定，强弱电线路分开排布，所有线路接头都做防拉脱处理，避免设备移动过程中线路松动引发的故障。气路连接部位全部采用医用级密封件，保证气路密封性，避免漏气造成的参数检测偏差与供气压力不足问题。
