钢铁制造厂区废水处理站整体布局设计

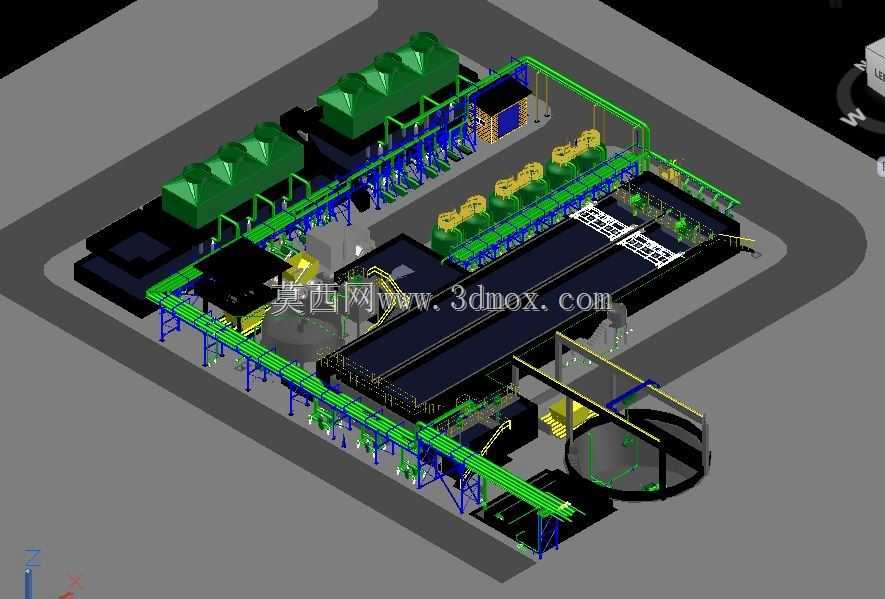

　　这套三维布局还原的是长流程钢铁生产厂区内配套的生产废水处理站整体构型，针对钢铁生产环节中连铸喷淋废水、热轧浊环水、煤气洗涤废水、厂区初期雨水这类含氧化铁皮、浮油、悬浮物的混合废水做集中处理，整套设施紧邻热轧产线与煤气柜区域布置，缩短废水输送管线长度，减少沿程阻力损失与管线漏损风险。从布局逻辑上看，整套设施按废水处理流程的高程差做阶梯式排布，前端的格栅渠、调节池设置在场地靠产线侧的最低标高位置，生产废水无需额外提升即可靠重力汇入前端处理单元，减少一级提升泵组的配置数量，降低日常运行的电耗成本。调节池旁配套设置了隔油沉砂区，针对钢铁废水中密度较大的氧化铁皮颗粒做预沉淀，同时通过刮油刮渣机将水面浮油刮至集油槽回收，

　　避免浮油进入后续生化处理单元影响微生物活性。中间段的处理单元采用高架式钢平台支撑，平台下方预留了管线检修与设备吊装的通行空间，平台上排布的多组一体化净化设备采用模块化并联设计，单组设备检修时可通过阀门切换将其切出处理流程，不影响整套系统的连续运行，每组设备配套的反冲洗水管、加药管线、排泥管线都通过管廊架统一排布，不同介质的管线采用不同颜色做标识，绿色管线为生产给水与处理后回用水管，蓝色为加药管线，黑色为排泥与排污管线，避免后期运维时出现管线误接问题。平台一侧设置的多组并联过滤单元，采用深层过滤结构，针对经沉淀处理后的废水做深度过滤，去除水中残留的细小悬浮物，过滤后的出水一部分通过回用水泵加压送回热轧、连铸产线做循环喷淋补水，

　　另一部分达标后通过厂区总排口外排。场地靠外侧设置的圆形构筑物为污泥浓缩池，各处理单元排出的含油污泥、化学污泥通过重力排泥管汇入浓缩池，经重力浓缩后由污泥泵送至压滤机间做脱水处理，脱水后的泥饼含水率控制在60%以下，可送至厂区固废堆场统一处置。整套设施的操作巡检通道采用防滑钢格板铺设，通道两侧设置1.2米高的安全防护栏杆，在设备吊装口、池体检修口位置设置可开启的安全盖板，避免巡检人员坠落风险，各层平台之间设置斜钢梯连通，钢梯踏步采用花纹钢板制作，踏步高度控制在150mm以内，满足日常巡检与小型配件搬运的通行需求。管线排布时充分考虑了管道的热胀冷缩补偿，在长距离直线管段每隔30米设置一个波纹补偿器，避免冬夏温差变化导致管道拉裂漏损，

　　所有架空管线的最低标高距离地面不小于4.5米，满足厂区内巡检车辆与小型检修车辆的通行要求。整套设施的总占地边界控制在80米×45米的矩形场地内，四周预留了不小于3米宽的环形消防通道，满足消防车辆的通行与作业要求，设备与设备之间的检修通道宽度不小于1.5米，大型设备旁预留了不小于设备占地面积1.2倍的检修吊装场地，方便后期设备大修时的部件吊装与临时堆放。在高程设计上，各处理构筑物的水面标高依次降低0.3-0.5米，尽可能依靠重力实现水体在各单元间的自流，减少中间提升环节，同时池体的超高设置不小于0.4米，避免暴雨或进水流量波动时出现废水漫溢问题。加药间设置在整套设施的上风向位置，避免处理过程中产生的异味影响加药操作人员的日常作业，加药间内的药剂储罐、加药泵都做了防腐处理，地面设置防腐防渗层与事故收集槽，避免药剂泄漏时渗入土壤造成二次污染。
