GERARD零点200间距四工位定位基座

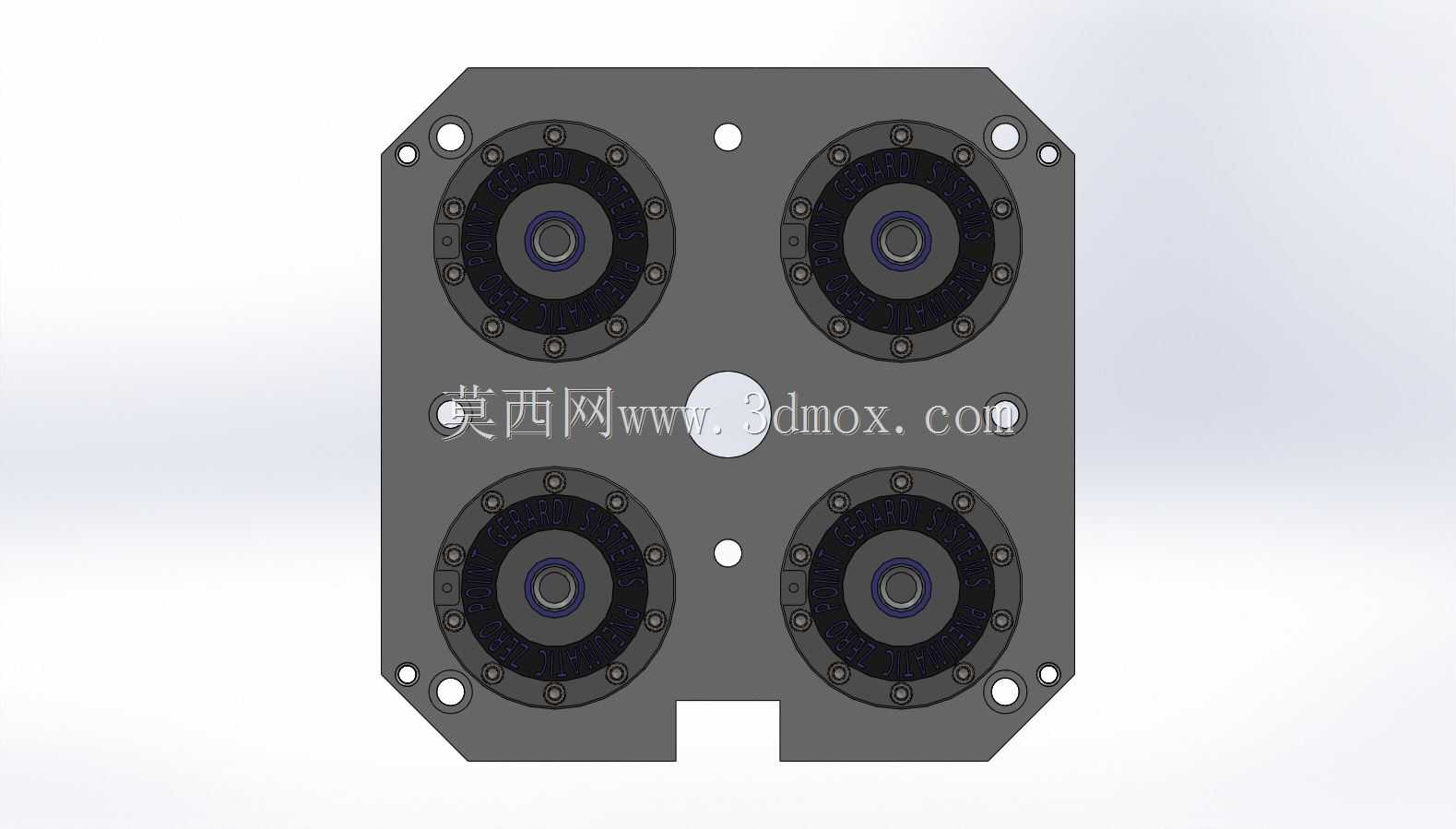

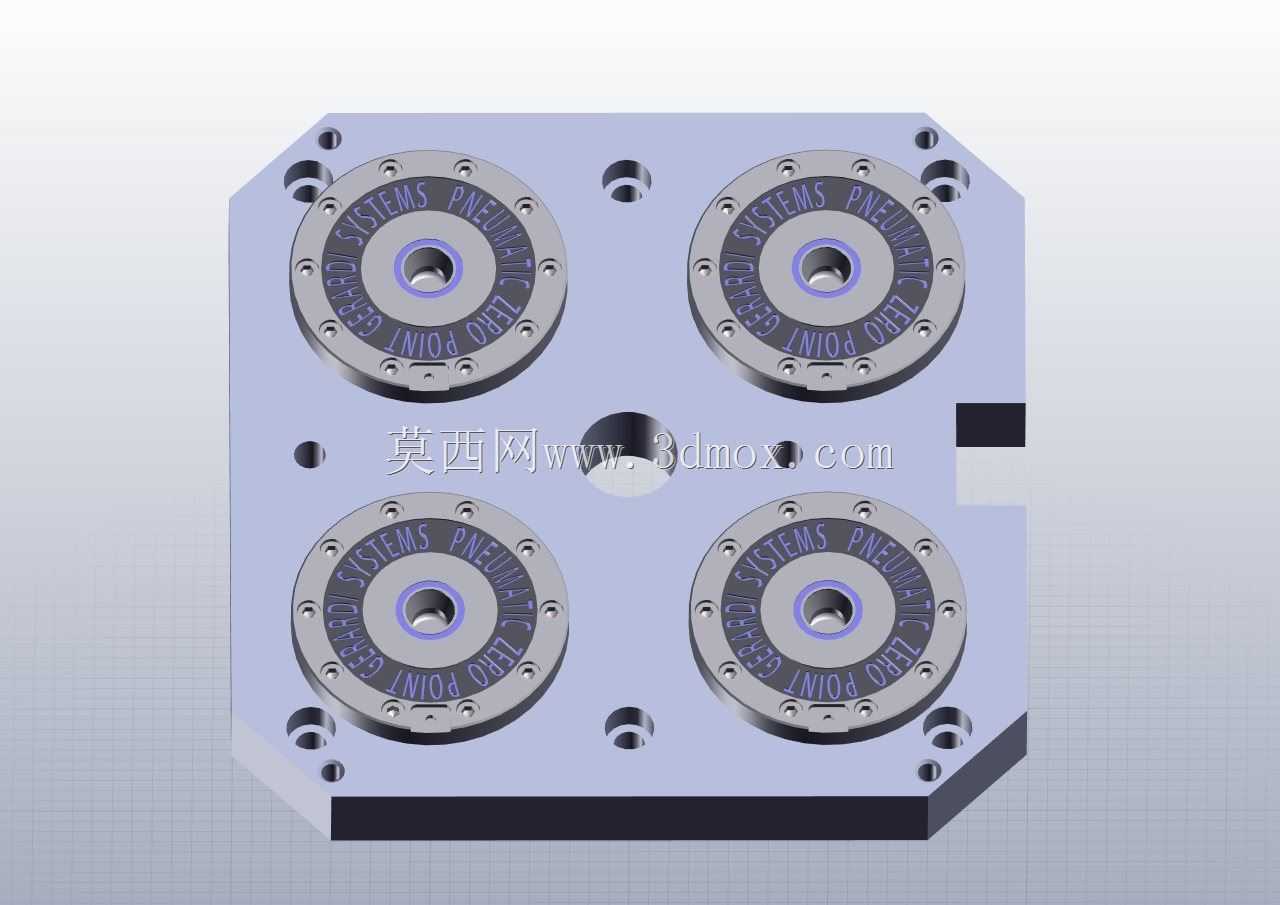

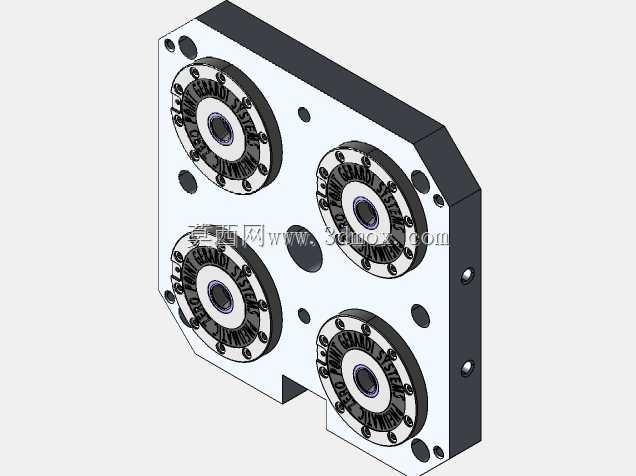

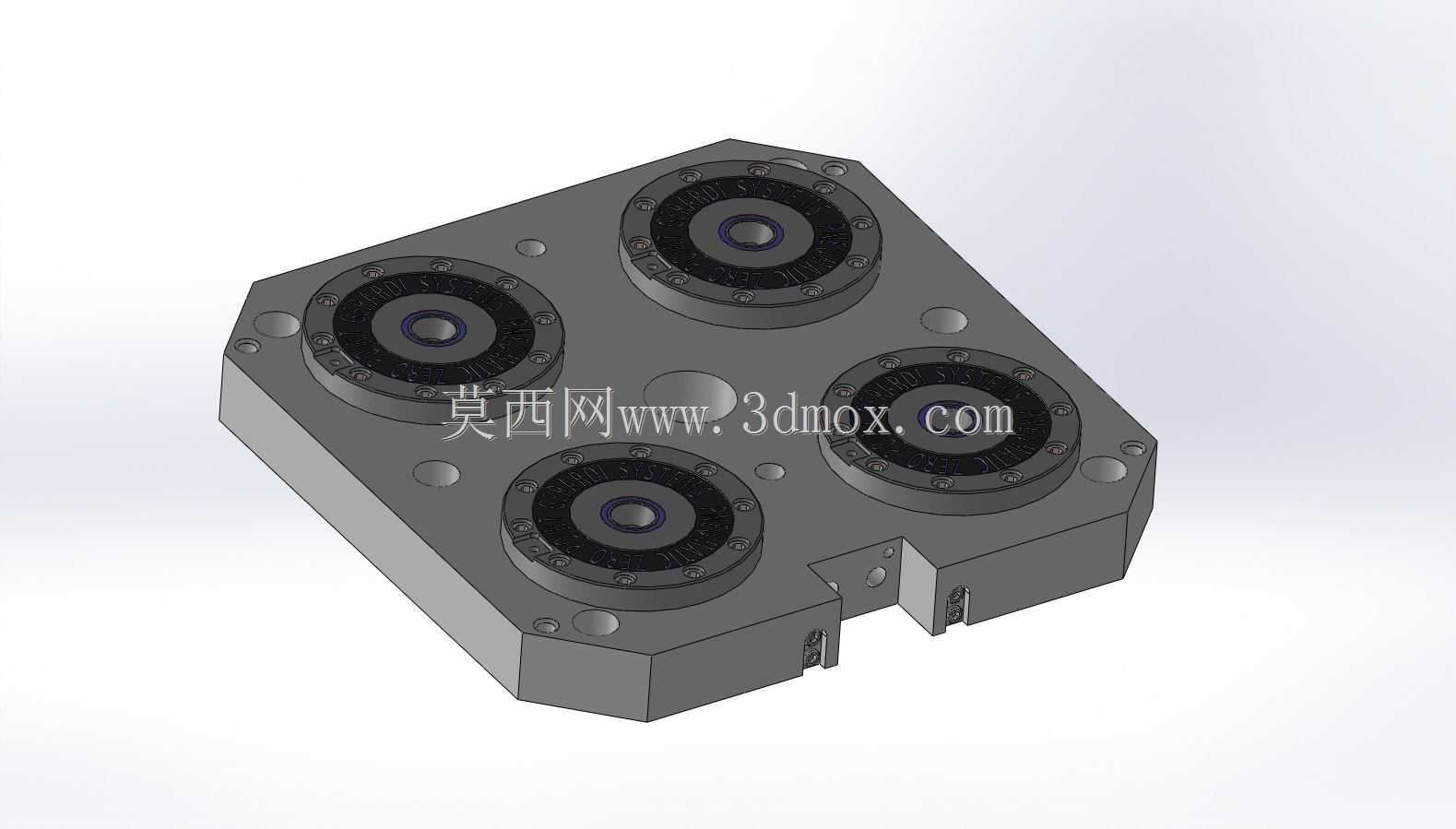

　　在精密机加工、自动化产线上下料、多工序工件转序的场景里，零点定位系统的核心价值是消除重复装夹的找正误差，把单件装夹的辅助时间压缩到传统压板装夹的十分之一以内，这款四工位零点定位基座，就是针对中小尺寸箱体类、板类零件批量加工场景设计的快换定位载体。从结构布局来看，基座本体采用方形切角的外形设计，四个定位单元呈200x200mm的标准间距矩阵排布，这个间距参数是经过多场景验证的通用规格，既可以兼容单块大尺寸托盘的跨工位装夹，也能同时装夹四个独立的小型工件托盘，适配立式加工中心、卧式加工中心、三坐标检测台的工作台安装尺寸，不会出现工位间距过小导致的夹具干涉、操作空间不足的问题。每个定位单元采用气动锁紧的结构原理，通入额定压力的压缩空气后，

　　内部的锁紧钢珠会张开释放，允许配套的定位销插入，断气后钢珠自动抱死定位销，实现微米级的重复定位精度，锁紧力可以满足重切削场景下的工件夹持需求，即使是大切深铣削、高速钻削的工况，也不会出现工件移位的问题。基座本体的安装边界做了充分的工程化考量，四个角位设置了沉头安装孔，可以直接通过内六角螺栓固定在机床T型槽工作台或者专用基板上，沉孔的深度设计保证螺栓锁紧后头部不会突出基座表面，避免和工件托盘、移动的机床主轴发生碰撞；基座侧面预留了气路接口的安装位置，气路通道内置在本体内部，不需要外接杂乱的气管，既减少了气路被切屑刮损的风险，也让整个安装面更加整洁，方便清理加工过程中产生的铝屑、钢屑和切削液。在设计思路上，

　　这款基座没有追求过多的花哨功能，所有结构都围绕定位可靠性、操作便捷性、维护便利性三个核心点展开：定位单元的端面做了硬化处理，长期频繁更换托盘也不会出现接触面磨损导致的精度衰减；每个定位单元的中心都设置了吹气清洁孔，在托盘松开的瞬间会喷出压缩空气，把定位面上残留的切屑、切削液吹走，避免杂质进入锁紧机构导致卡滞，也防止杂质垫在定位面之间影响装夹精度；基座表面做了防锈处理，在加工车间潮湿、多切削液的环境里长期使用也不会出现锈蚀问题。从实际应用的角度来说，这类四工位零点基座特别适合多品种小批量的生产模式，不同的工件可以提前预装在配套的托盘上，加工完一个批次后只需要松开锁紧机构，把整个托盘换下，装上预装好工件的下一个托盘，不需要重新打表找正，

　　整个换型过程只需要几十秒，能大幅提升机床的实际开动率。在自动化产线场景里，这款基座的标准间距设计可以兼容桁架机械手、关节机器人的抓取定位精度，机器人只需要把带工件的托盘放到定位单元上方，定位销的导向结构会自动引导托盘到位，锁紧后就能直接启动加工程序，不需要额外的视觉找正或者辅助定位机构，能降低自动化单元的整体复杂度和投入成本。另外，基座的厚度设计也经过了刚度校核，在满负荷锁紧、承受最大切削力的情况下，本体的变形量控制在微米级，不会因为基座变形影响工件的加工精度，底部的接触面做了精密磨削处理，安装到机床工作台后不需要额外铲刮就能保证整体的平面度要求，减少了现场安装调试的工作量。定位单元的布局还考虑了多工位加工的排屑需求，四个定位单元之间预留了足够的排屑空间，中间的通孔既可以作为气路的布置通道，也能让落在基座表面的切屑顺着孔流到工作台的排屑槽里，不会在基座表面堆积。
