立式手动快速夹钳压紧工装结构

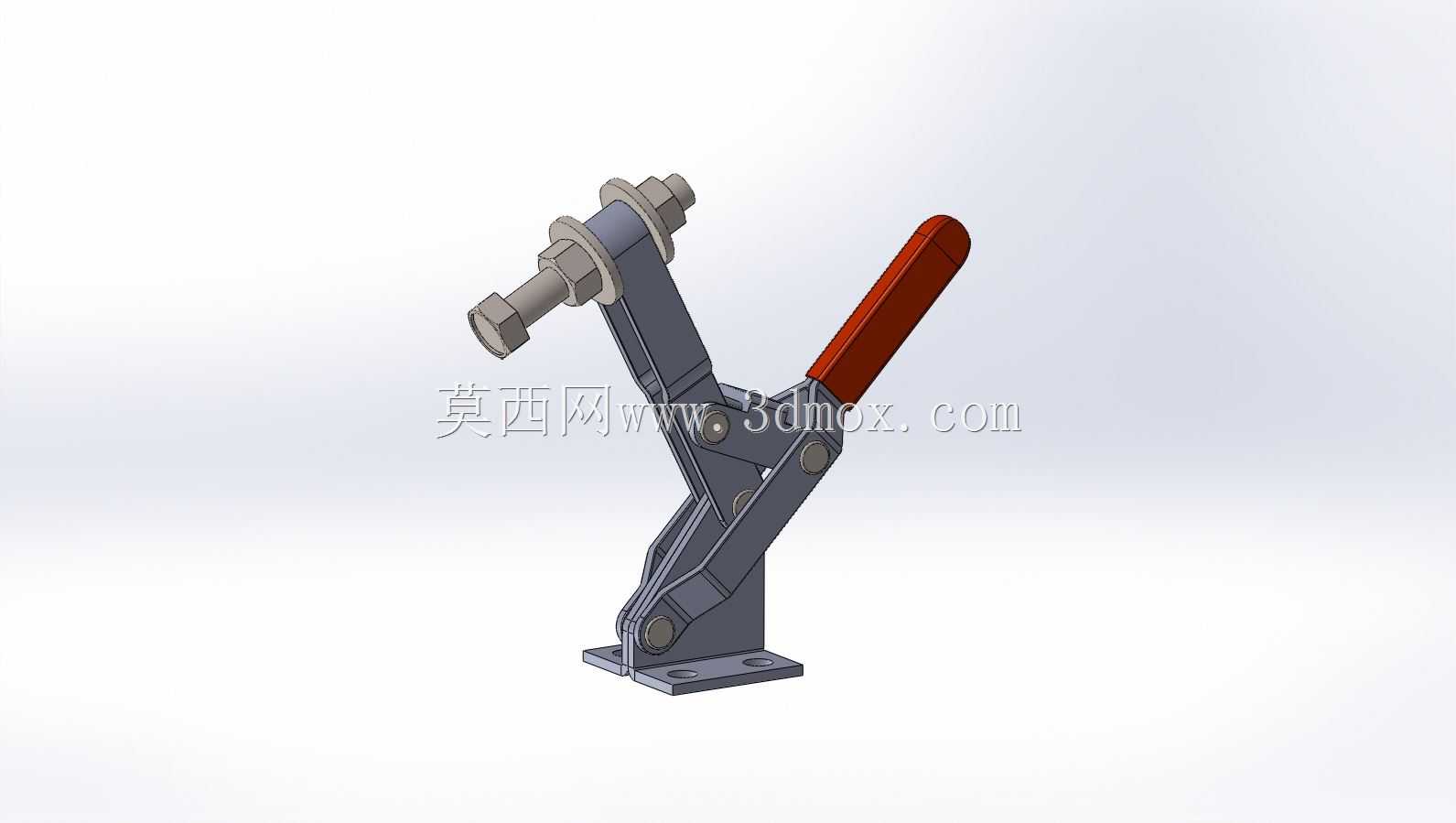

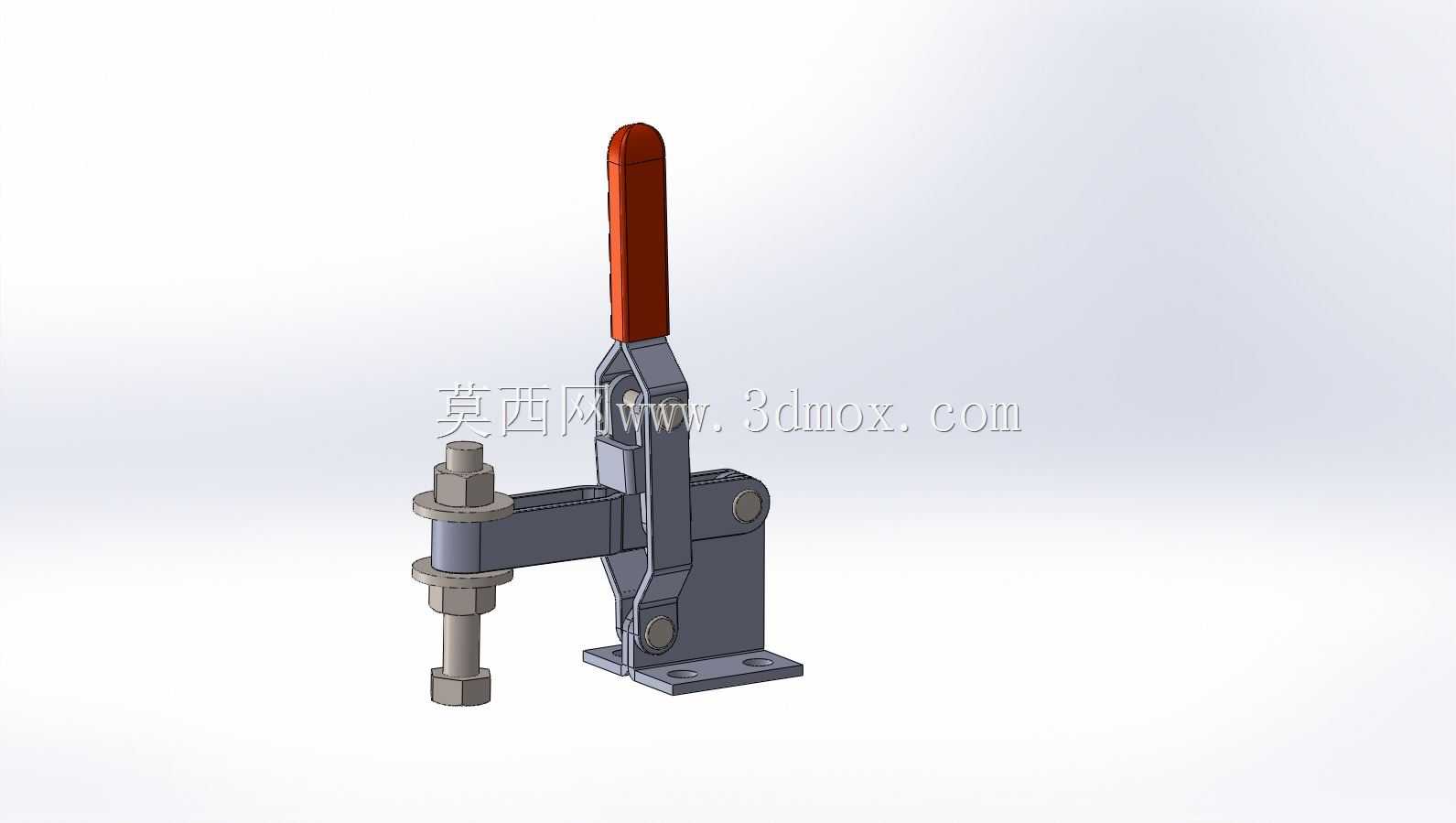

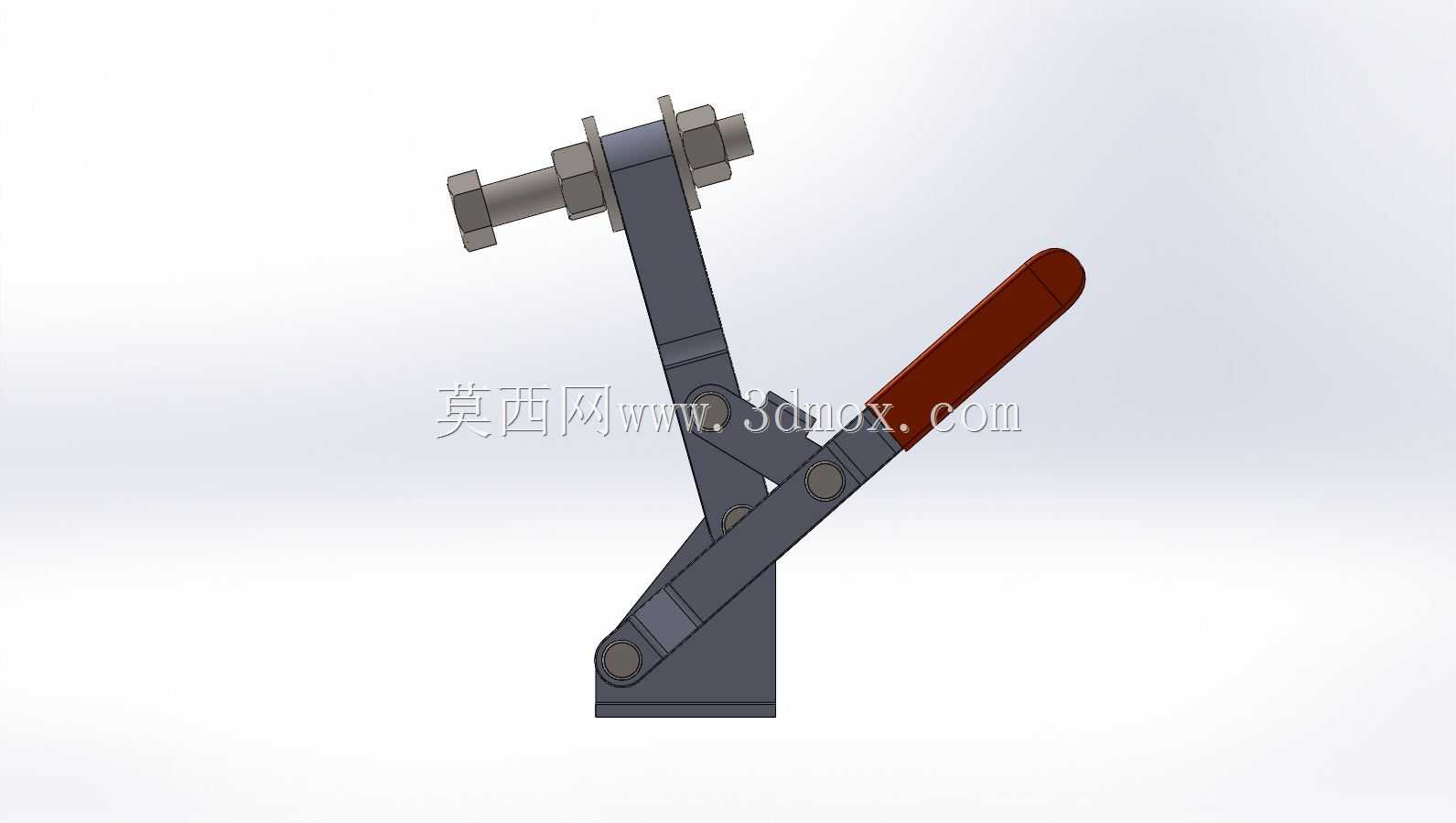

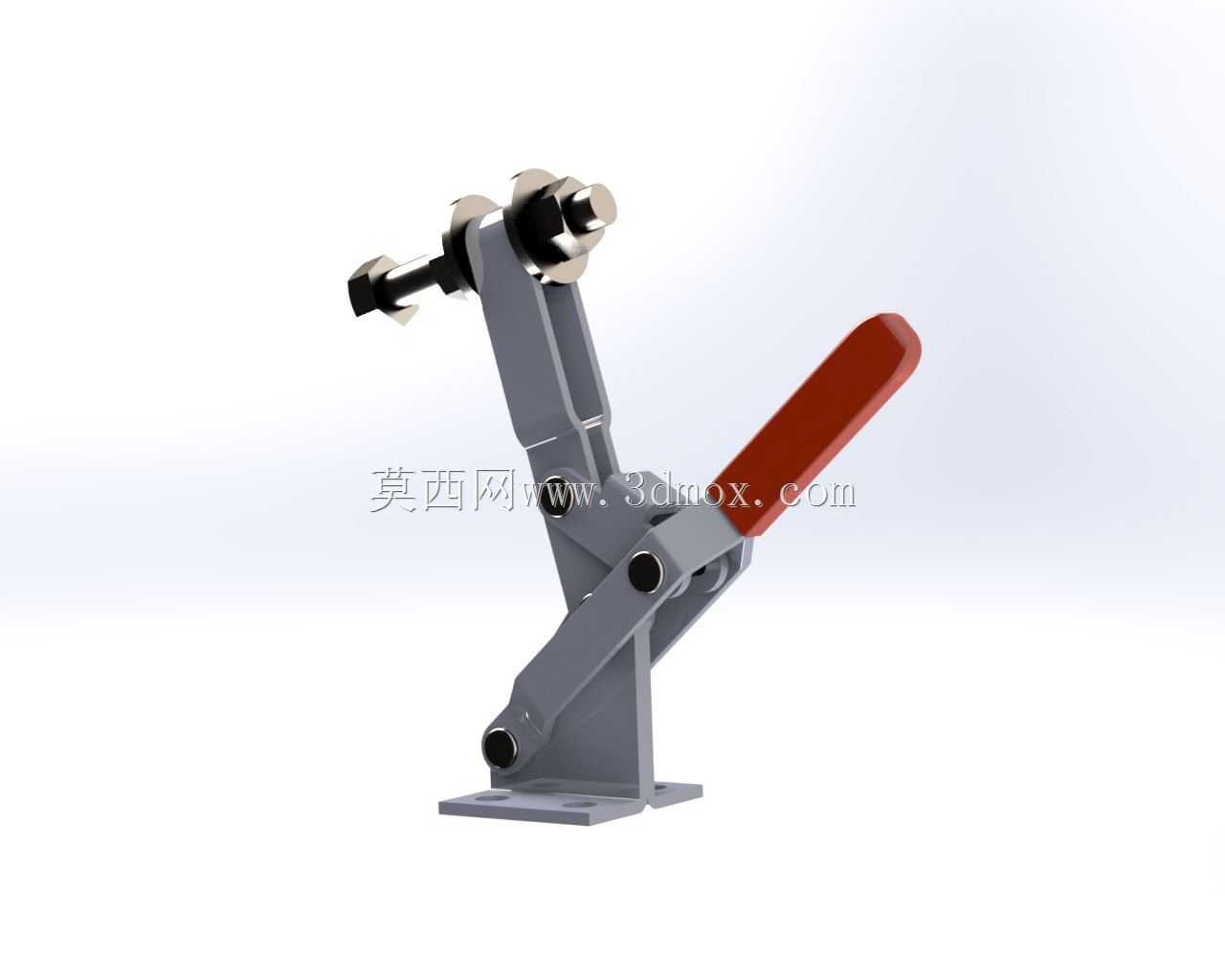

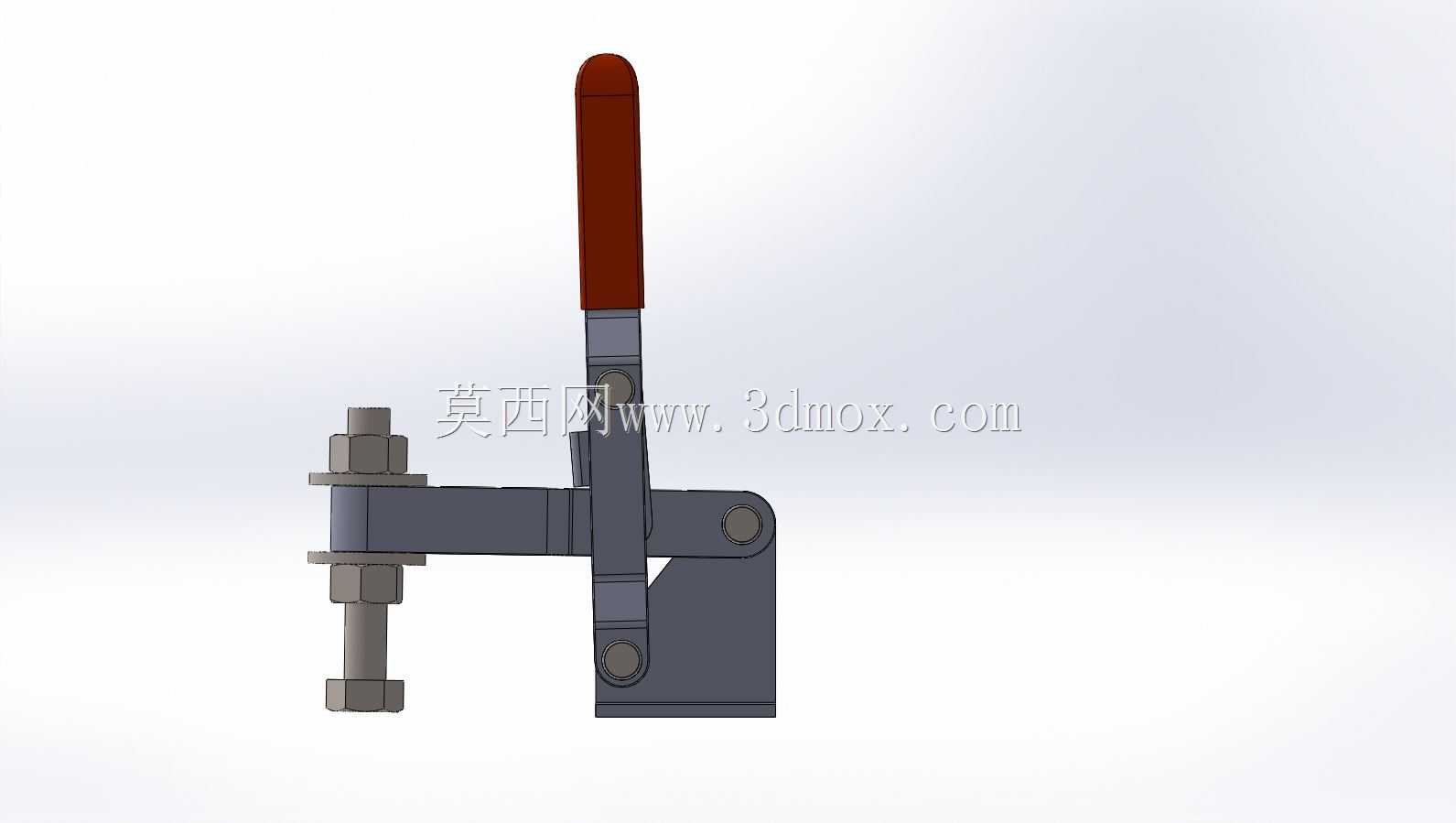

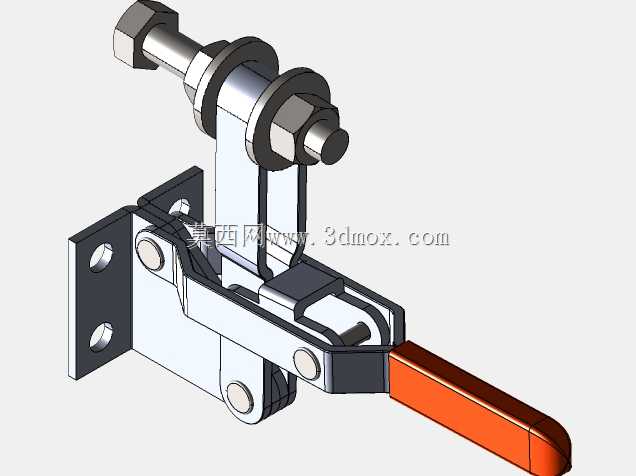

　　在各类零部件加工、装配、检测的工位场景中，手动快速压紧机构是小批量生产、工装治具搭建环节最常用的执行部件，这类夹钳不需要额外提供气源、液压动力源，完全依靠人工扳动操作手柄完成工件的压紧与松脱，适配没有动力配套的零散工位、临时工装搭建场景，也常作为自动化线体的备用夹紧单元，在动力中断时完成应急装夹作业。这款立式结构的快速夹钳，采用连杆死点锁紧的机械原理，当手柄扳动到压紧工位时，整套连杆机构会越过机械死点位置，此时即便压紧端受到工件的反向顶推力，机构也不会自行松脱，能够持续输出稳定的压紧力，避免加工或装配过程中工件移位。从结构布局来看，夹钳的底座采用带安装孔的平板式设计，安装面平整，两个长圆形安装孔允许一定的安装位置调整量，

　　不需要极高的底座加工精度就能完成固定，可直接通过螺栓固定在工装平台、型材架或者专用治具基板上，安装边界的容错率较高，适合不同搭建基础的工装场景。夹钳的压头采用可调式螺杆结构，螺杆端部带有橡胶防滑压头，既可以通过旋转螺杆调整压紧行程，适配不同高度的工件装夹需求，橡胶压头也能避免刚性压接划伤工件表面，对于表面质量要求较高的钣金件、注塑件、机加工半成品都能友好适配。操作手柄采用包覆式防滑结构，扳动时的施力角度符合人体工学，操作人员站在工位前只需要小幅度扳动手柄，就能完成整个夹紧或者松脱动作，单次操作耗时不超过一秒，相比传统的螺栓压紧、台钳装夹，能够大幅减少单件装夹的辅助时间，提升单工位的作业效率。在实际的产线应用中，

　　这类夹钳常被用在焊接工装的工件定位、PCB板测试治具的板件压紧、小型零部件装配时的位置固定、木质家具加工时的木料临时压紧、钣金折弯工序的辅助定位等场景，不同场景下可以根据需要的压紧力大小选择对应规格的夹钳，这款立式结构的夹钳相比水平式夹钳，占用的水平安装空间更小，更适合工装面空间局促、压紧点上方有操作空间的工位布局。整套夹钳的运动部件都采用销轴铰接，铰接位置预留了合理的配合间隙，长期反复扳动也不会出现卡滞问题，所有金属结构件都做了表面防锈处理，在车间多油污、多切削液的环境下也能长期稳定工作，不会轻易出现锈蚀卡死的情况。设计这类夹钳结构时，核心要把控的是连杆机构的死点位置精度，既要保证压紧状态下机构能够稳定锁止，不会因为振动出现松脱，

　　也要保证松脱状态下压头能够抬升到足够的高度，方便工件取放，同时压头的可调行程范围要覆盖常见的工件厚度区间，底座的安装孔位置要适配通用的工装孔位标准，减少用户安装时的二次加工工作量。从受力传递路径来看，操作人员施加在手柄上的力，通过多组连杆的力矩放大作用传递到压头位置，只需要很小的手柄操作力，就能在压头端输出足够大的压紧力，不需要操作人员施加很大的扳动力，长期重复操作也不容易产生作业疲劳。夹钳的整体结构没有复杂的异形零件，所有铰接销轴都是标准圆柱销，后期维护时如果出现磨损，只需要更换对应销轴就能恢复夹钳的精度，不需要整体报废更换，维护成本极低。在三维建模过程中，这套夹钳的所有运动副都按照实际装配关系做了配合约束，可以直接模拟扳动手柄时的整个运动过程，验证压头的运动行程、锁止位置是否符合设计要求，也可以直接导入到工装总装图中，和其他工装部件做干涉检查，提前排查安装位置冲突、运动行程干涉等设计问题，减少工装实物加工后的整改工作量。
