工件定位压紧测试固定工装结构

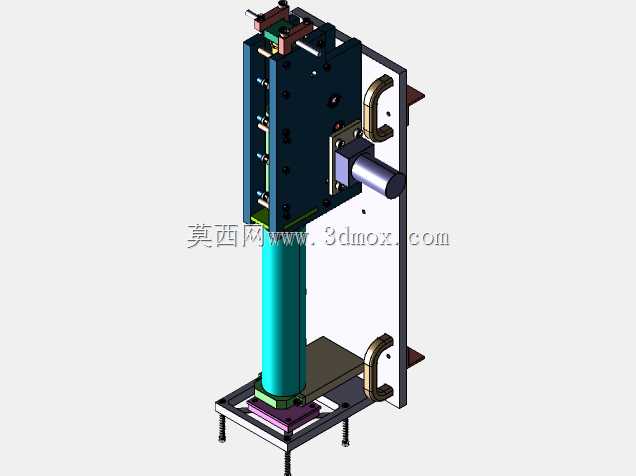

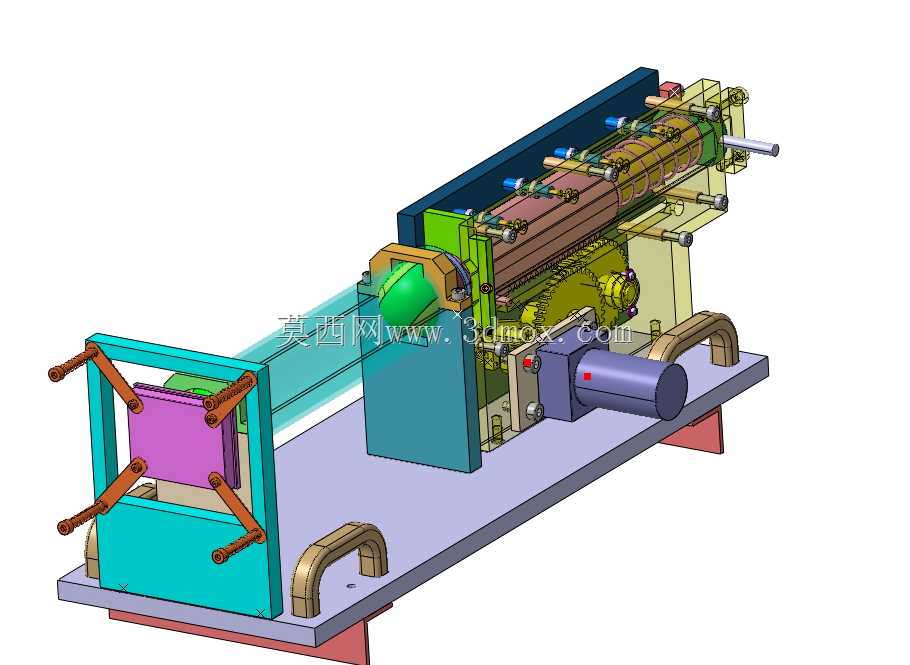

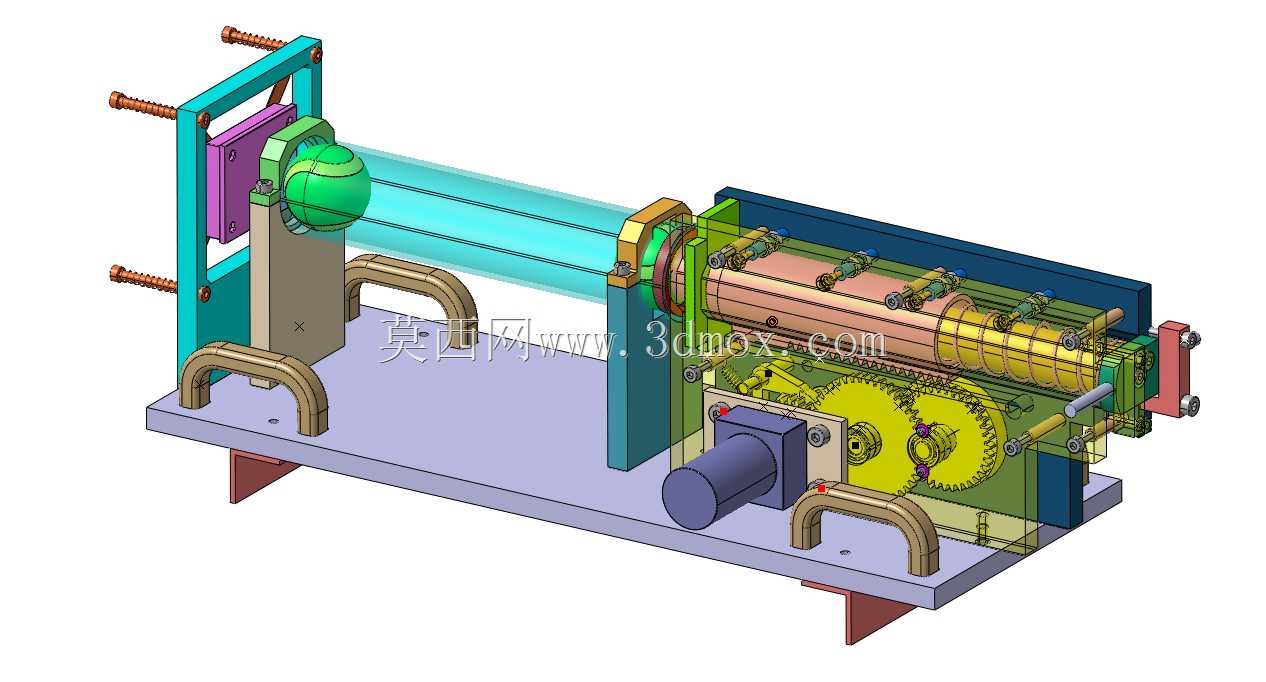

　　这套固定工装主要面向产线工件性能测试环节的装夹需求，常见于电子零部件、小型机加工件的出厂前功能校验工位，替代传统人工持件或者通用台钳装夹的作业模式，解决测试过程中工件移位、受力不均导致的测试数据偏差问题。从结构布局来看，工装采用卧式长轴排布设计，底座为整块平板式安装基体，底部预留四个支脚安装位，可直接通过螺栓固定在测试台架或者流水线接驳工位上，整体安装边界长度适配常规1.2米宽测试工作台的进深要求，宽度方向预留足够的操作空间，方便作业人员上下取放工件，不会和周边测试探针、接线端子产生干涉。前端的定位框采用四面同步压紧结构，四个带橡胶压头的摆臂通过联动轴连接，扳动单侧手柄即可实现四个压头同步向中心收拢，

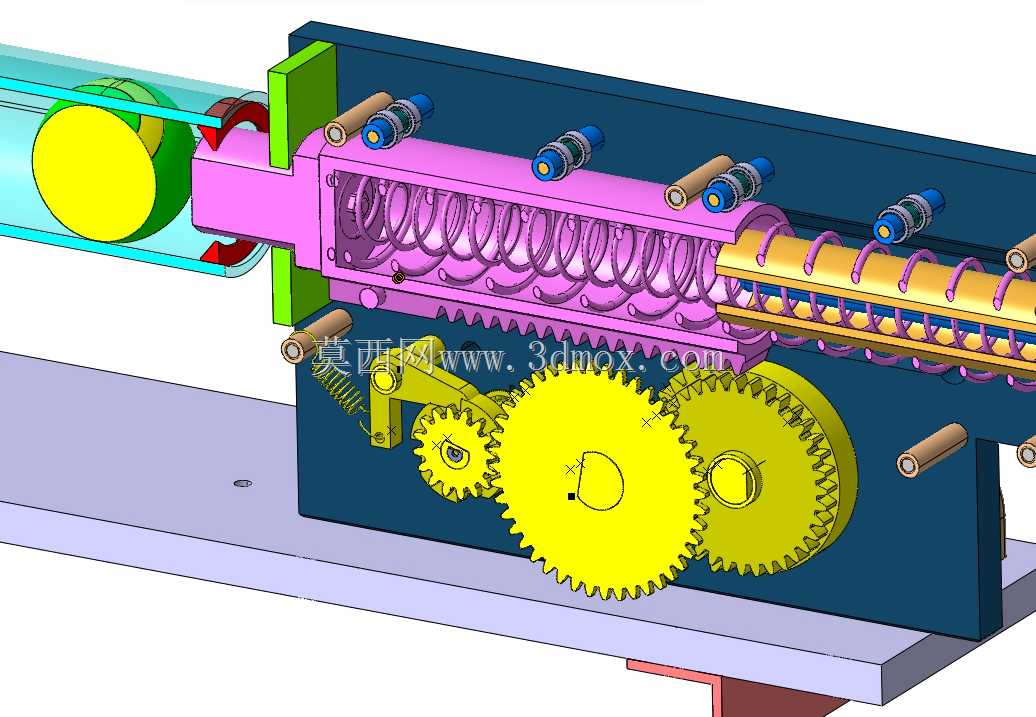

　　针对方形类测试工件可以实现周向均匀压紧，不会出现单侧受力导致的工件翘边问题，压头端部的橡胶材质可以避免硬质金属接触刮伤工件表面，适配表面有喷涂、镀层要求的测试件装夹需求。中部的承载座采用分体式可调设计，不同长度的测试工件可以通过调整承载座在底座长槽内的固定位置来适配支撑点，长槽内的刻度标记可以快速定位支撑位置，减少换型调试的时间，承载座上方的V型支撑块可以适配圆柱类、方型类不同截面的工件，不需要更换支撑块就能覆盖多数常规尺寸的测试件。后端的驱动与传动部分采用封闭式护罩设计，将齿轮、传动轴等传动部件包裹在内，避免测试过程中产生的碎屑、灰尘进入传动副造成卡滞，护罩侧面预留观察窗，可以直观看到内部传动件的运行状态，

　　日常维护时不需要完全拆解护罩就能完成润滑、点检作业。末端的伸出轴为测试对接端，可根据不同测试项目连接扭矩传感器、通电测试端子或者气动接头，轴端的快换结构可以快速更换不同的对接接头，适配不同类型工件的测试接口需求。整套工装的设计思路围绕快换、通用、稳定三个核心点展开，没有采用复杂的定制化结构，多数零部件采用标准件加工，比如压紧摆臂的转轴、底座的固定螺栓、支撑块的锁紧螺钉都采用国标通用规格，后期维护更换配件不需要单独定制，降低产线的运维成本。在实际使用场景中，这套工装可以适配耐压测试、导通测试、扭矩测试等多种常规工件测试工序，装夹单个工件的操作时间不超过5秒，相比传统螺栓压紧的工装效率提升60%以上，

　　压紧力可以通过后端的调节螺母进行调整，针对薄壁类易变形工件可以调小压紧力，针对需要大夹持力的硬质金属件可以调大压紧力，适配不同材质工件的装夹要求。工装两侧的U型把手方便整体搬运换线，当产线需要调整测试工位布局时，两名作业人员即可通过把手将整套工装转移到其他工位，不需要拆解后重新组装。底座表面做了发黑防锈处理，在车间多油污、多灰尘的环境下可以长期使用不会出现锈蚀卡滞的问题，所有活动连接部位都预留了润滑注油孔，定期加注润滑脂即可保证长期运行的顺畅性，不会出现长期使用后压紧动作卡顿、定位精度下降的问题。
