铣床尾料定位支撑工装结构设计

项目分类:工装 发布时间:2022-01-13 ID:502301
  • 铣床尾料定位支撑工装结构设计
  • 铣床尾料定位支撑工装结构设计
  • 铣床尾料定位支撑工装结构设计
  • 铣床尾料定位支撑工装结构设计
  • 铣床尾料定位支撑工装结构设计
  • 铣床尾料定位支撑工装结构设计
  • 铣床尾料定位支撑工装结构设计

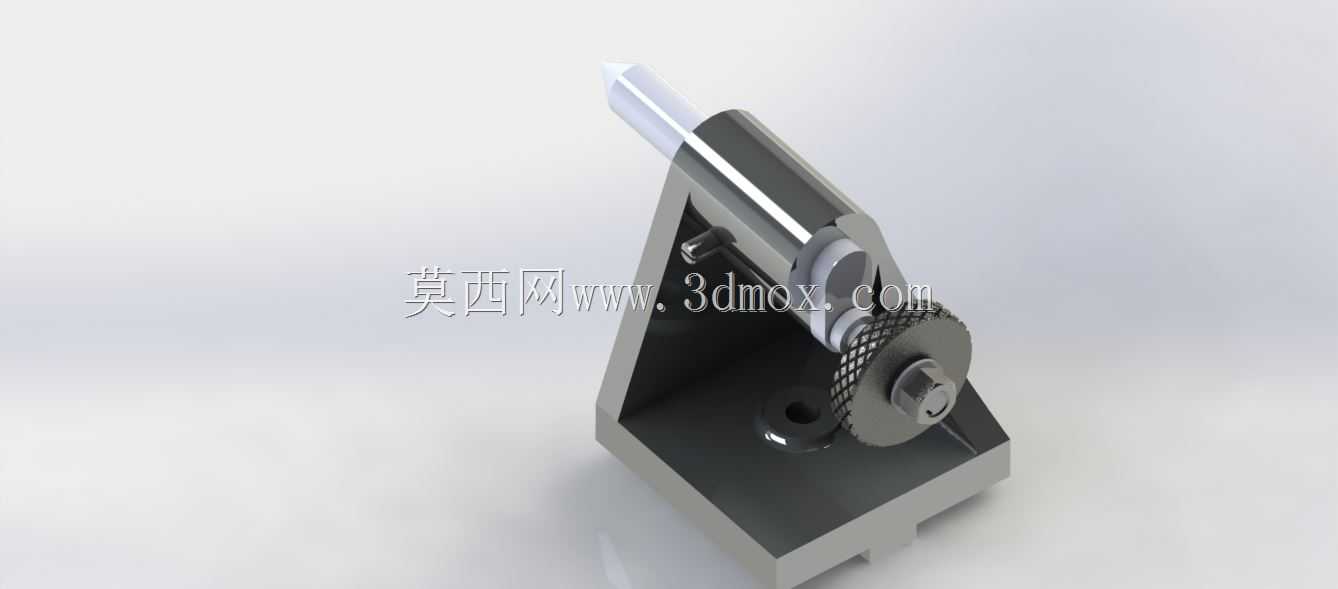

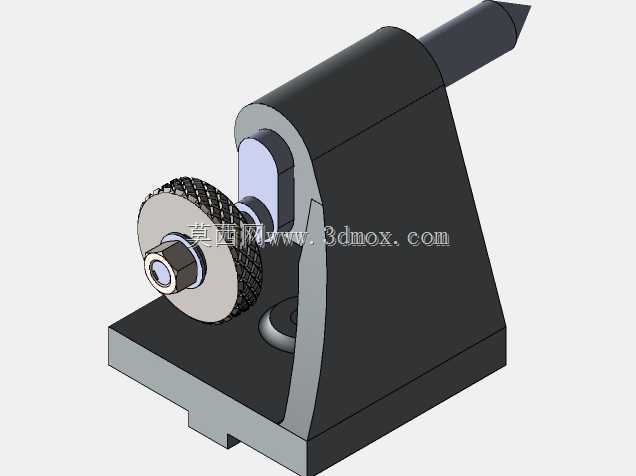

  在常规立式铣床的长料加工工序里,棒料或型材进给至超出卡盘夹持行程的尾段时,极易因切削力作用产生振颤、让刀,既会破坏加工面的粗糙度与尺寸精度,严重时还会出现尾料甩动的安全隐患,这套尾料支撑结构正是针对该类工况开发的配套工装。从结构布局来看,整套组件采用L型一体式基座作为承载主体,基座底部预留了与铣床工作台T型槽匹配的安装凸台,可直接通过T型螺栓完成工位固定,安装时无需对原有工作台进行二次改造,基座的竖直支撑面与底面保持严格的垂直度公差,保证上部支撑组件的安装基准与机床主轴进给方向平行。上部的支撑执行部分采用带滚花调节轮的偏心夹紧结构,支撑顶杆采用淬火处理的硬质合金材质,头部做圆弧过渡处理,避免与工件表面硬接触产生压痕,

  顶杆的进给行程可覆盖直径10mm到50mm的常规棒料尾端支撑需求,调节轮表面的网纹滚花结构可保证操作人员在戴劳保手套的工况下也能完成快速松紧调节,无需额外借助扳手类工具。设计阶段特意将支撑点的高度设置在与机床卡盘中心高完全一致的水平线上,保证工件被支撑后轴线与主轴回转轴线完全重合,避免因支撑高度偏差带来的工件弯曲附加应力。偏心夹紧机构的自锁角经过反复校核,在铣床常规铣削力的冲击载荷下不会出现松脱,同时相比螺纹顶紧结构,偏心结构的开合行程更大,上下料时只需扳动调节轮即可快速让开上下料空间,操作效率比传统螺纹支撑结构提升40%以上。基座侧面预留的沉头安装孔可适配不同规格的工作台压板,当加工小直径细长料时,

  可在基座上加装辅助V型块来进一步提升支撑稳定性,V型块的定位槽角度采用90度通用设计,可兼容圆形、方形截面的尾料支撑。整套结构的外形轮廓控制在200mm150mm180mm的范围内,不会占用过多工作台操作空间,安装后与铣床主轴的最小安全距离预留了80mm,可避免加工过程中刀具与工装发生碰撞。在实际应用场景中,该工装不仅可用于普通铣床的长棒料加工尾段支撑,也可适配小型数控铣床、钻床的长工件辅助定位,当进行键槽铣削、端面钻孔等径向受力较大的工序时,支撑点可直接设置在距离加工位30mm到50mm的位置,最大程度抵消切削径向力带来的工件变形。结构上没有采用复杂的传动组件,所有运动副均为开放式设计,

  日常维护时只需定期在偏心转轴处加注少量润滑脂即可,没有易损的精密传动件,车间常规工况下的使用寿命可达5年以上。针对不同的加工材质,顶杆头部还可更换尼龙、铜质等软质接触头,避免在铝件、铜件等软质金属工件表面留下支撑压痕,适配不同材质工件的加工需求。基座的底面经过平磨处理,平面度公差控制在0.02mm以内,保证安装后与工作台面的贴合度,避免因基座倾斜带来的支撑偏差。
