带键槽螺旋斜齿轮机械传动零件设计

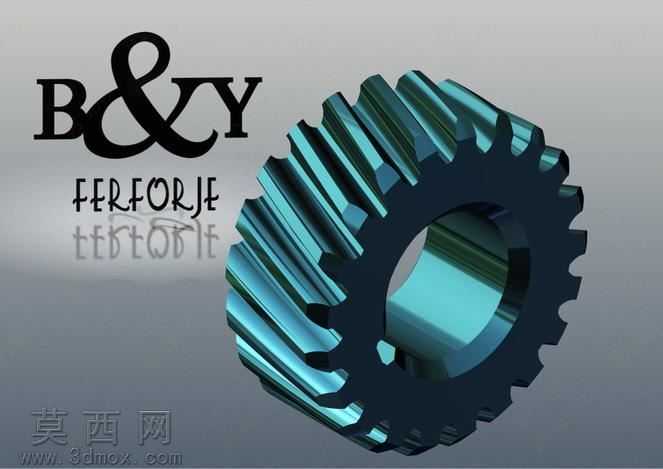

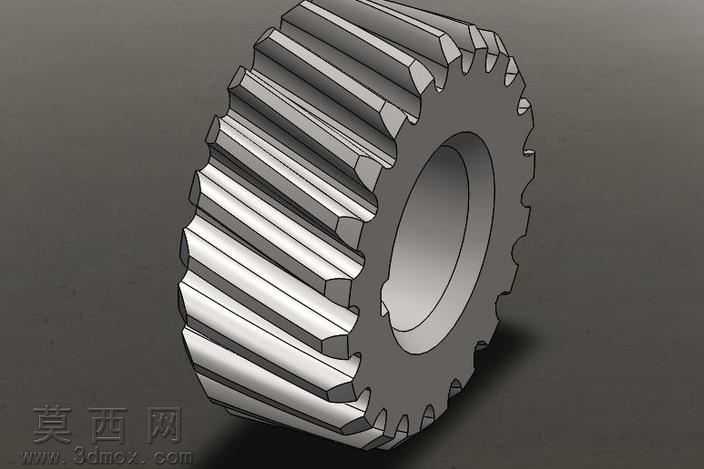

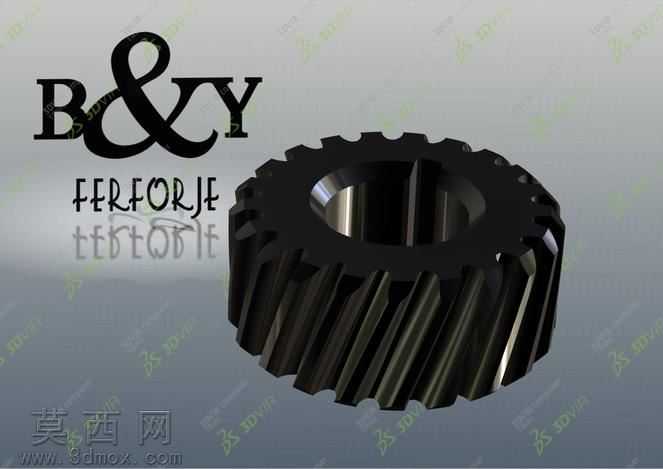

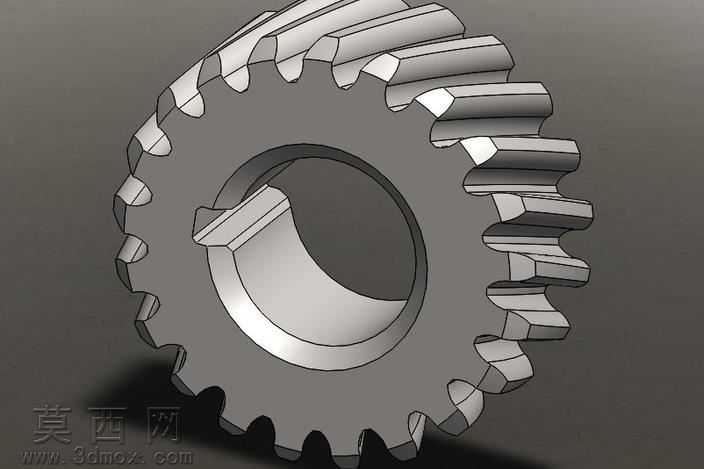

本作品为机械传动领域常用的螺旋斜齿轮三维建模成果，建模过程依托三维机械设计软件完成，整体遵循机械零件设计的规范逻辑开展。建模初始阶段先梳理螺旋齿轮的核心参数逻辑，确定齿轮的模数、齿数、螺旋角、齿宽、内孔直径以及键槽的尺寸匹配关系，先绘制齿轮的端面齿形轮廓，通过螺旋线引导扫描切除的方式生成连续的螺旋齿形，保证每一个轮齿的螺旋升角一致，齿面过渡顺滑无棱角畸变，轮齿的齿顶、齿根均做了符合机械加工要求的圆角过渡处理，避免应力集中问题。内孔部分按照传动配合的公差设计逻辑，预留了合理的装配间隙，内孔壁上的键槽特征严格遵循平键连接的标准尺寸规范，键槽的侧壁与底面垂直度控制在合理范围，保证与传动轴装配时的定位精度，避免传动过程中出现周向窜动。材质渲染阶段选用了工业常用的调质结构钢材质效果，通过调整材质的金属粗糙度、反光度参数，还原钢制齿轮经过精加工后的金属质感，齿面的高光效果模拟了磨齿加工后的表面光洁度，内孔与键槽的表面质感略作区分，体现不同加工工序带来的表面粗糙度差异。结构设计上充分考虑螺旋齿轮的传动特性，轮齿的螺旋角度经过合理匹配，保证啮合过程中重合度充足，传动平稳噪音低，相较于直齿轮能够承受更大的传动载荷，适合中高速重载的传动场景。整体建模过程严格对齐机械设计手册的相关标准，所有特征参数均可直接对接后续的工程图生成、数控加工编程环节，模型的特征树逻辑清晰，参数可编辑，能够根据实际传动需求快速调整模数、齿数、螺旋角等核心参数，适配不同规格的传动系统设计需求，可用于机械传动方案的装配验证、运动仿真演示、工程教学示例等多个场景。
