浸入式液体电加热管结构设计

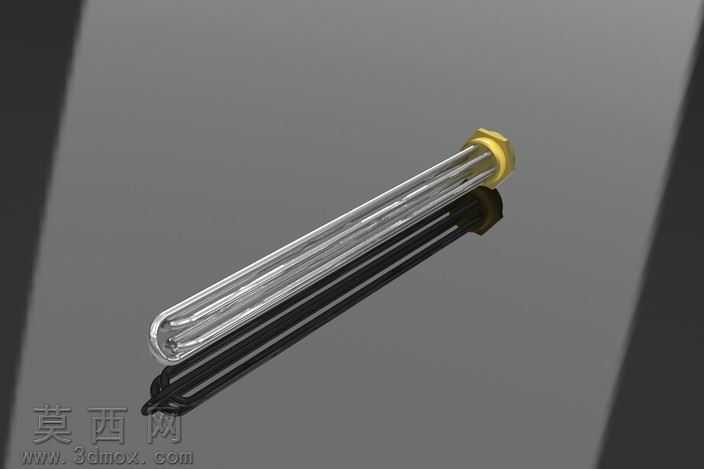

本模型采用SolidWorks完成全参数化三维建模，整体为浸入式液体电加热管结构，建模过程严格遵循电热元件的实际生产工艺逻辑，先通过草图绘制单根金属加热管的截面轮廓，利用扫描特征生成单根U型加热管基体，再通过圆周阵列特征完成三根加热管的均匀排布，确保管体之间的间距符合液体加热的热对流设计要求，避免管体间距过小导致局部过热、间距过大降低加热效率的问题。建模过程中对端部的密封固定结构做了精细化处理，顶部的六角锁紧螺母采用拉伸加倒角特征制作，还原了紧固件的安装配合结构，端部的密封压盖与管体之间添加了配合约束，还原实际装配时的密封逻辑，可清晰展示加热管的内部排布与外部安装结构。渲染环节采用Keyshot完成材质与场景搭建，金属加热管外管赋予304不锈钢材质，调整材质的粗糙度与反射参数，还原不锈钢金属表面的哑光金属质感，顶部的锁紧螺母赋予黄铜材质，调整金属光泽度与色彩参数，区分不同部件的材质差异；背景采用深灰色哑光反光平面，添加柔和的环境光与定向补光，通过光影反射突出加热管的圆柱曲面轮廓，让管体的排布结构与端部细节清晰呈现，同时添加柔和的阴影效果增强模型的立体感。模型结构设计围绕液体加热的实际使用需求展开，三根U型加热管平行排布的结构可增大与被加热液体的接触面积，提升热交换效率，端部的六角螺母结构可实现加热管在储液容器壁面的锁紧固定，密封结构可避免液体渗入加热管内部造成电路故障，整体结构完整还原了浸入式电加热元件的核心构造，可用于加热类设备的结构展示、装配教学以及相关产品的设计参考，建模过程中所有特征均保留参数化编辑属性，可根据实际功率需求调整加热管的长度、管径以及排布数量，适配不同容积、不同加热功率的液体加热场景。
