挖掘机铲斗快换连接锁紧备件结构

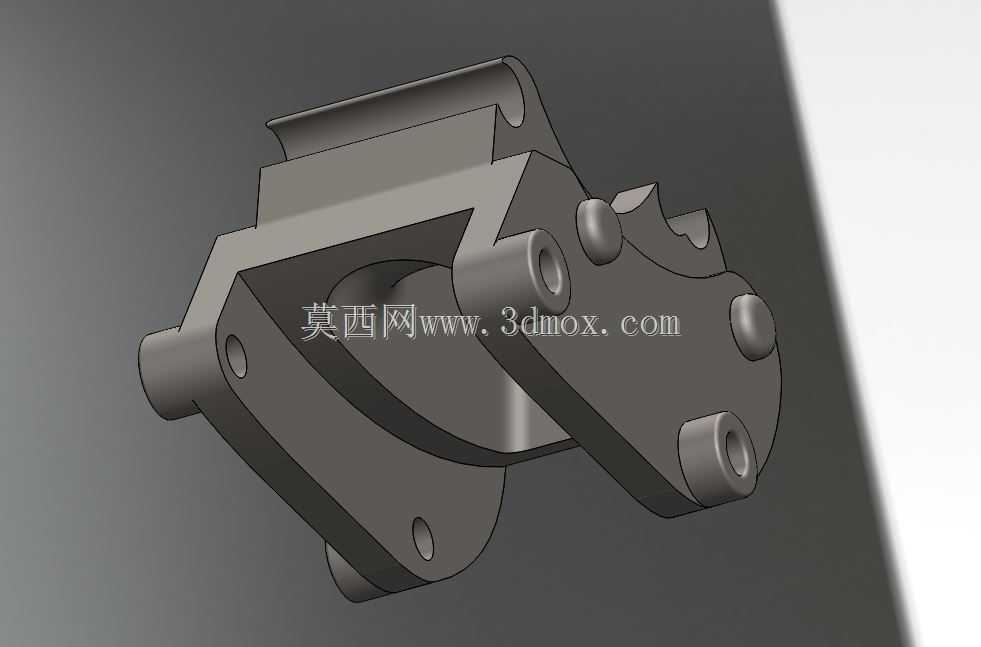

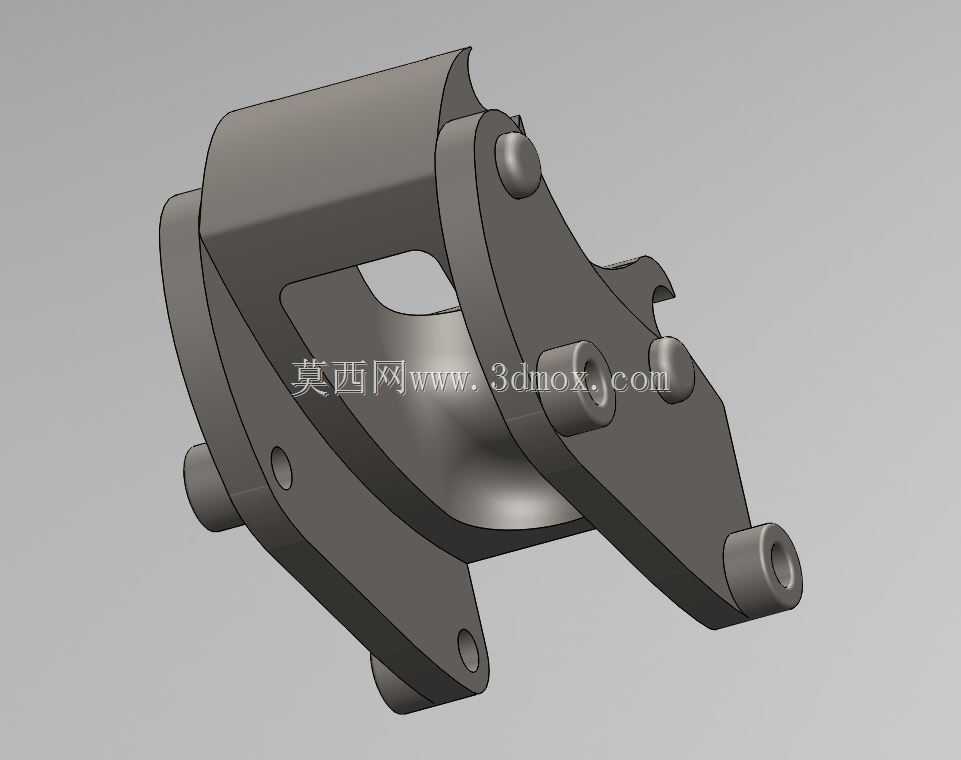

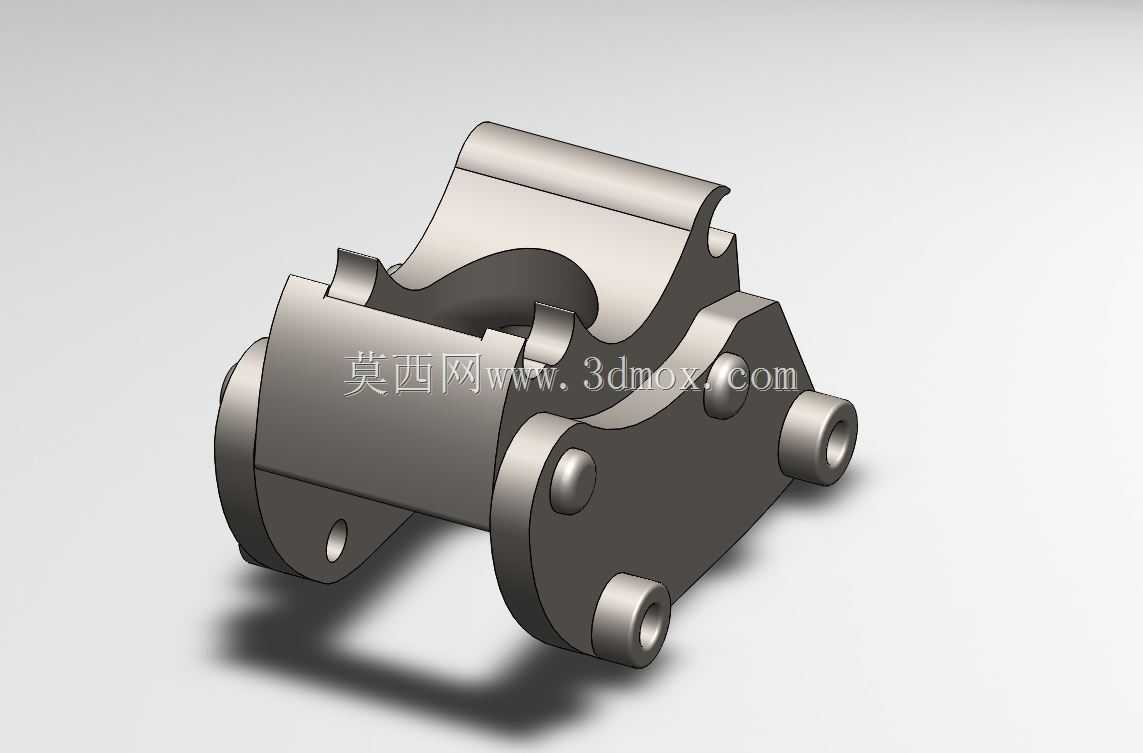

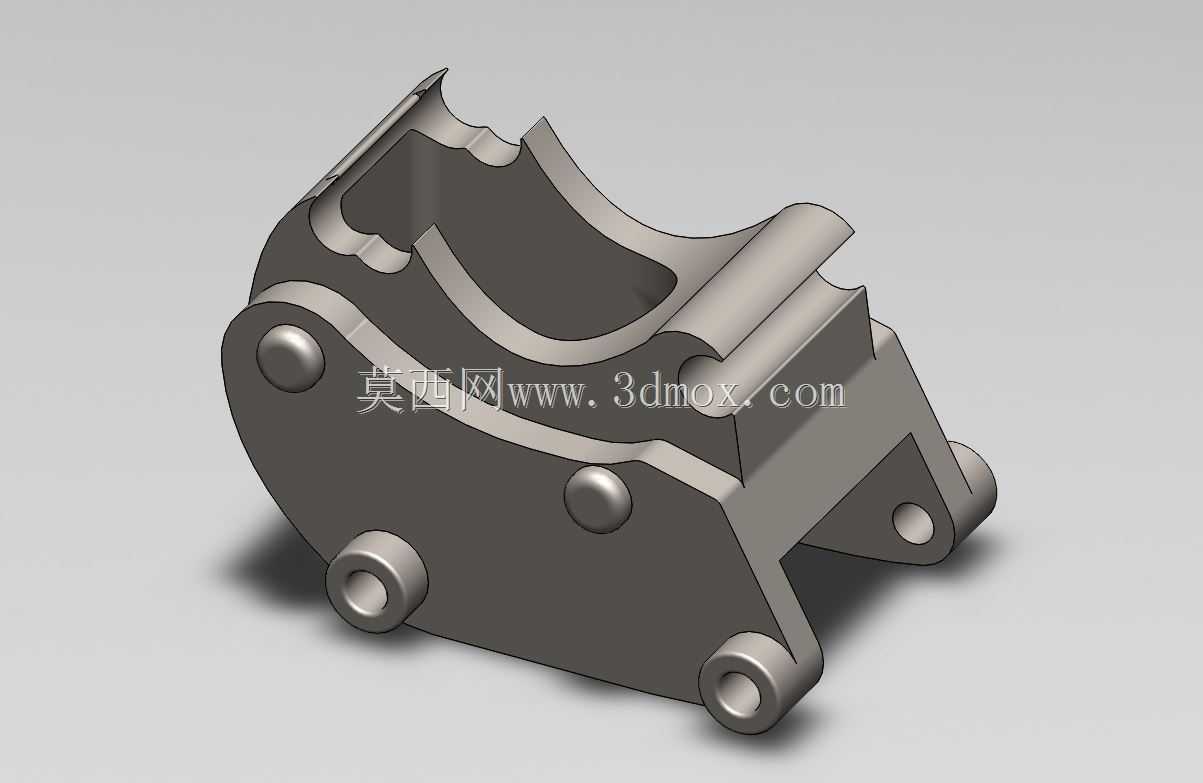

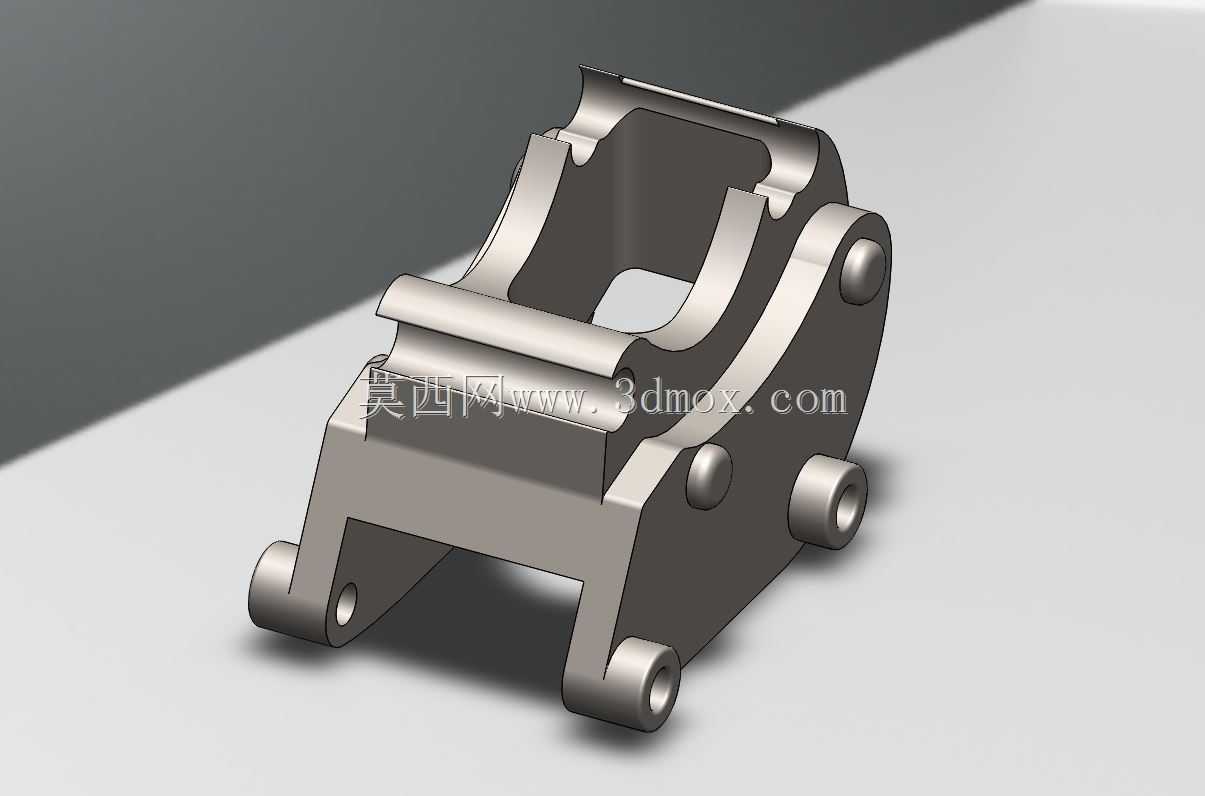

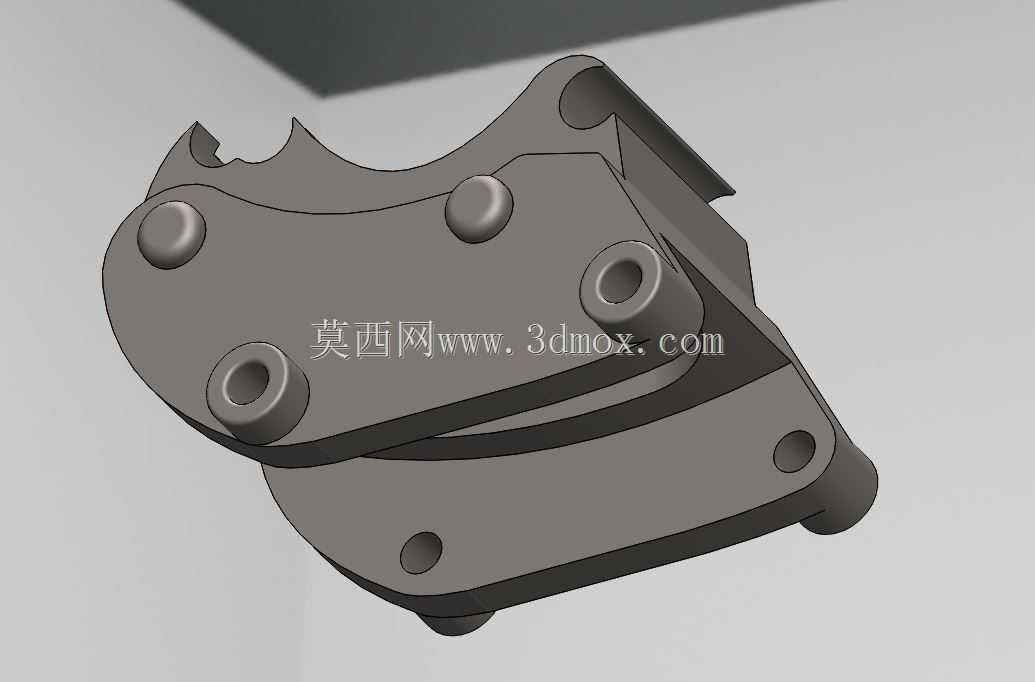

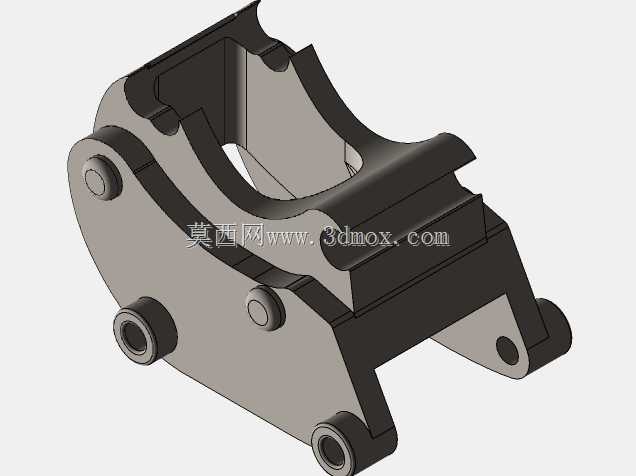

　　在土方作业、矿山剥离、市政管线开挖等工程现场，挖掘机属具的更换效率直接决定单台班作业产出，这套结构件正是铲斗与斗杆前端连接环节的核心锁紧备件，承担着属具快换过程中的定位、锁止、载荷传递作用。从结构布局来看，该件整体采用高强度铸钢基材的设计思路，主体轮廓贴合快换机构的摆动轨迹，避免属具翻转过程中与斗杆、连杆发生运动干涉。下部的两个同轴销孔是与快换支架本体的铰接定位点，孔位同轴度公差控制在0.05mm以内，保证铰接转动时无卡滞、无偏磨，销孔内壁预留了润滑脂槽的安装空间，可在日常维保中注入润滑脂降低销轴磨损速率。

　　上部的弧形卡口是与铲斗连接销的贴合面，曲面轮廓按照连接销的外径做仿形设计，接触面积达到销柱外圆面的65%以上，锁紧状态下可均匀传递挖掘过程中的切削反力，避免局部应力集中导致销柱变形或卡口崩裂。侧面的圆形凸台是锁紧油缸的顶推作用点，凸台端面做了淬硬处理，硬度达到HRC45-50，可承受油缸锁紧时的反复顶推冲击，不会因为长期作业出现端面凹陷导致锁紧间隙过大。设计过程中优先考虑了野外作业的恶劣工况，所有棱边都做了R3-R5的圆角过渡，避免应力集中引发的疲劳开裂，整体壁厚按照20吨级挖掘机的最大挖掘反力做了冗余校核，在满足强度要求的前提下尽可能去除非受力区域的材料，控制备件整体重量，降低快换机构的摆动惯量。

　　安装边界上，该件的铰接孔中心距与同吨位机型快换支架的安装孔位完全匹配，不需要对原有支架做二次加工即可直接替换，上部卡口的开合行程覆盖常规斗容铲斗的连接销直径范围，锁紧后卡口与销柱的间隙控制在0.2mm以内，作业过程中不会出现旷量异响。实际作业场景中，该备件随快换机构一同动作，当需要切换破碎锤、抓木器等其他属具时，锁紧油缸收回带动该件沿下部铰接点转动，松开上部卡口的锁止状态即可卸下原有属具，对准新属具的连接销后油缸伸出顶推侧面凸台，带动卡口转动卡紧连接销，配合另一侧的固定卡口完成属具的刚性锁止，整个换接过程不需要人工插拔销轴，单人在驾驶室内即可完成操作，大幅缩短属具切换的停机时间。

　　结构细节上，该件的后部延伸限位块在锁紧到位后会与快换支架的限位面贴合，避免油缸过顶导致结构件变形，同时在挖掘作业中承担部分横向载荷，降低锁紧油缸的受力负载，延长油缸密封件的使用寿命。所有配合面的加工精度都按照工程机械焊接件的通用技术要求做了管控，未注形位公差满足GB/T 1184中的K级要求，可适配多数主流品牌20吨级挖掘机的机械式/液压式快换装置，作为损耗备件替换时不需要做额外的配磨修配，安装后即可直接投入使用。
