M5规格气动快插速度连接器三维建模

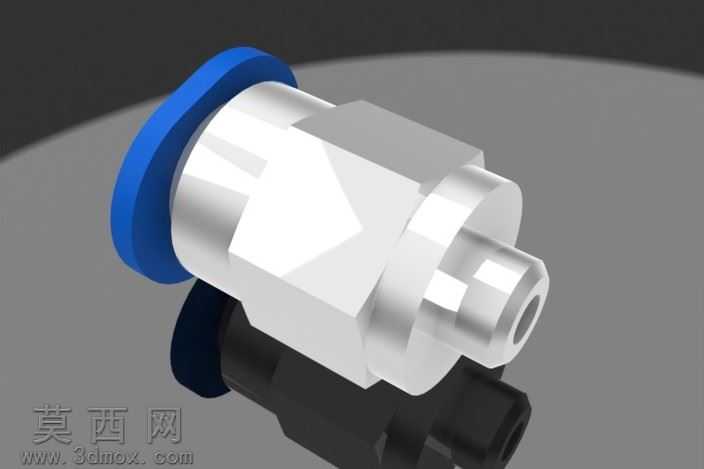

本模型为M5规格气动速度连接器，采用SolidWorks进行全参数化三维建模，建模过程严格遵循气动接头的行业尺寸规范，对产品各部分结构进行1:1精准还原。建模初期先梳理快插接头的功能逻辑：该部件用于气动回路中实现M5螺纹端与气动软管的快速连通，需同时满足螺纹密封连接、软管快插锁紧、气路通畅无泄漏的核心功能，因此建模时优先搭建基准轴与基准面，将接头的同轴度作为核心尺寸约束，避免后续装配出现偏心漏气问题。主体金属部分采用拉伸、旋转凸台命令构建基础轮廓，针对中部六角拧动结构，通过多边形草图拉伸后与主体进行布尔合并，精准还原六角对边尺寸，匹配标准扳手的拧动空间需求；前端M5外螺纹部分采用螺旋线扫描切除命令生成标准牙型，严格控制螺距、牙型角参数，还原真实螺纹的啮合结构；后端快插腔体部分通过旋转切除构建内部阶梯孔，依次预留出卡簧槽、密封圈槽、卡爪安装腔、软管插入腔的对应空间，各腔体的台阶过渡处添加0.2mm的工艺倒角，还原实际机加工的工艺特征。外部蓝色锁紧帽与黑色尾部结构分别建模，蓝色锁紧帽采用旋转凸台生成基础环形结构，边缘添加圆弧过渡提升操作手感，表面做微纹理处理模拟实际产品的防滑设计；黑色尾部导向结构做内锥面设计，方便气动软管插入时的导向定位。材质与渲染阶段，主体金属部分赋予镀镍金属材质，调整金属粗糙度参数至0.12，添加轻微的环境反射效果，还原镀镍件光亮且带有细微磨砂质感的真实外观；蓝色锁紧帽赋予硬质蓝色塑料材质，调整漫反射颜色为工业气动件常用的宝蓝色，添加轻微的塑料高光；黑色尾部部分赋予黑色POM工程塑料材质，适当提高粗糙度模拟工程塑料的哑光质感。渲染时采用三点布光，主光源从侧上方打亮主体金属的六角面，突出金属的棱边反光，辅光源补光暗部避免结构死黑，添加微弱的环境HDR贴图提升整体真实感，最终渲染图清晰展示接头的整体结构与各部件的装配关系。模型完成后进行全局干涉检查，确认各部件装配无重叠，内部气路通道完全贯通，还原了该速度连接器的真实结构特征，可用于气动回路装配模拟、产品展示、结构教学等场景。
