水暖用三通式水龙头连接接头结构设计

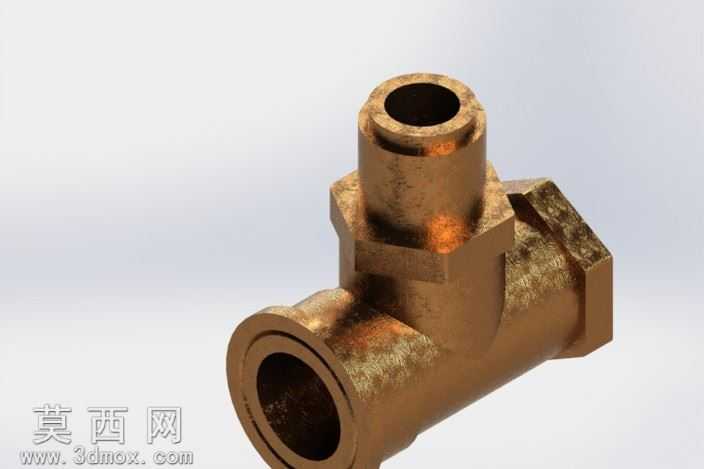

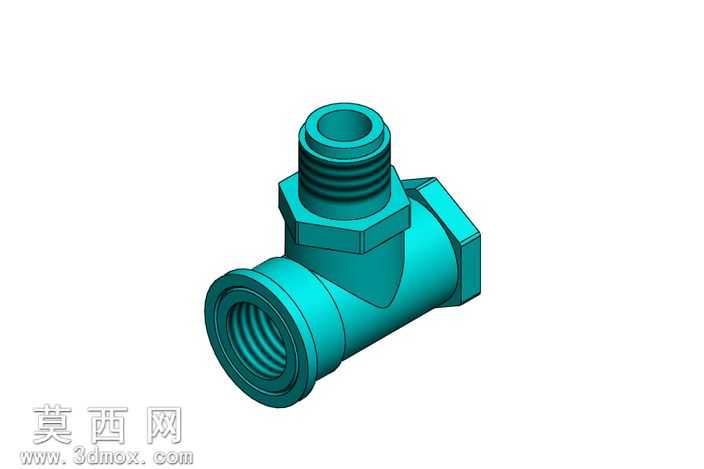

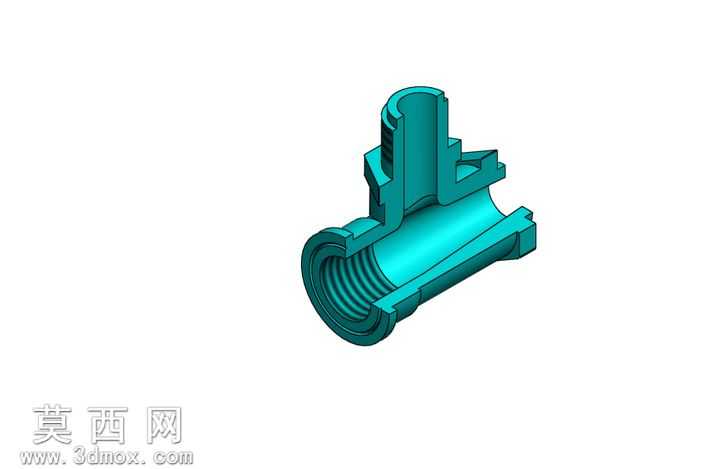

该作品为水暖管路系统中使用的水龙头三通套接字，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循民用给排水管路配件的通用尺寸规范，对各连接部位的密封结构、螺纹参数、过渡壁厚进行了精准还原。建模阶段首先绘制主体三通的中心管路走向草图，确定三个接口的轴线夹角与中心距，其中一个接口为外螺纹直通结构，用于对接水龙头主体进水端，另外两个接口分别为内螺纹接口与外六角紧固接口，分别用于对接进水软管与实现安装时的扭力夹持。主体建模采用多段实体拉伸加布尔运算的方式完成流道与外壁的构建，在三个接口的交汇位置做了圆弧过渡的加厚处理，既避免了直角结构带来的应力集中问题，也优化了内部流道的输水流畅度，减少水流经过三通时的阻力与紊流产生。螺纹结构部分严格按照管螺纹标准参数绘制，外螺纹部分还原了完整的牙型轮廓与起始退刀结构，内螺纹部分还原了入口处的导向倒角，确保实际装配时螺纹能够顺畅旋合，不会出现错牙、卡滞的问题。材质渲染阶段采用了常用水暖五金的青古铜电镀质感，对金属表面的细微磨砂质感、边角处的高光反射进行了参数调试，还原了真实五金配件的金属质感，同时对六角夹持面的平面度、接口端面的密封面平整度做了细节刻画，确保模型能够直观体现零件的加工工艺要求。设计思路上充分考虑了家用卫浴场景的安装使用需求，整体结构紧凑无多余突出结构，六角夹持位的尺寸适配常规活动扳手的开口范围，各接口的壁厚满足民用供水的压力承载要求，内部流道无突兀缩径结构，能够同时满足输水功能与安装便捷性的双重要求，模型可用于卫浴产品的装配干涉校验、安装演示动画制作以及五金配件的加工参考。
