工业生产用可调式机械固定夹紧构件

　　在离散制造的工装夹具体系里，这类可调式固定构件的应用场景覆盖了从零部件机加工定位、装配线工件夹持到检测工位工件固定的多个环节，区别于标准平口钳这类通用夹具，该构件更适配异形工件、多工位流转的小批量定制生产场景，能在不更换整套夹具基座的前提下，通过调整自身构件位置适配不同轮廓尺寸的工件固定需求。从实际用途来看，该构件核心作用是在加工、装配、检测过程中限制工件的六个自由度，保证工件在受切削力、装配冲击力、检测接触力时不会发生位移偏移，同时兼顾快速装夹的操作需求，减少工件装夹的辅助工时，在中小批量的机械加工车间、非标设备装配工位、工装夹具改造项目中，这类构件可以直接作为模块化夹具单元集成到现有工装台架上，不需要重新设计整套夹具的基座结构。

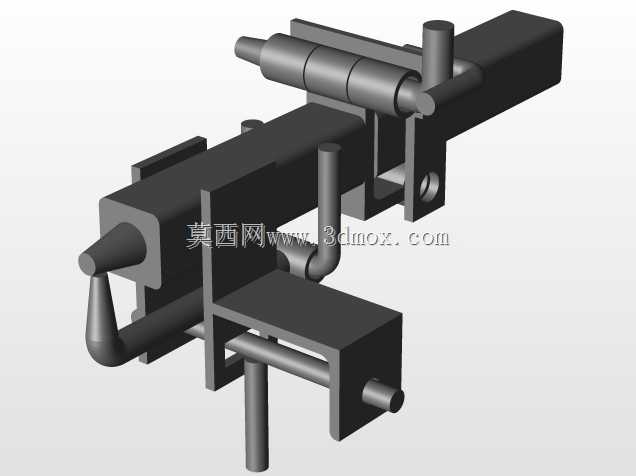

　　从功能特性上拆解，该构件采用多轴可调的结构设计，横向的滑动轴系可以实现夹持臂的水平位置调整，垂直布置的导杆结构能适配不同高度工件的夹持需求，前端的锥形定位头可以嵌入工件的预制定位孔内实现精准定位，侧置的弯形压臂可以从工件侧面施加压紧力，避免压臂遮挡工件的加工面或者装配操作空间。构件上的铰接销轴结构可以实现压臂的快速开合，在工件上下料时不需要完全拆卸锁紧构件，只需要扳动压臂绕销轴转动即可留出足够的上下料空间，提升装夹效率。构件上预留的通孔安装位，可以通过螺栓直接固定在标准T型槽工作台、铝型材工装架或者专用夹具基座上，安装位置可以根据工位布局灵活调整，不需要对安装基面做额外的定制加工。

　　在设计思路层面，该构件优先考虑了结构刚性与操作便捷性的平衡，主体承载部分采用方块式的实体结构设计，避免薄壁结构在夹持力作用下发生形变，保证夹持定位的精度；所有活动配合的轴与孔之间采用小间隙配合，既保证活动构件可以顺畅滑动调整，又不会因为间隙过大导致夹持定位时出现晃动偏移。压臂的力臂长度经过匹配设计，在操作人员施加常规手动锁紧力的情况下，前端夹持位置可以产生足够的压紧力，满足常规铣削、钻孔、装配工序的夹持力需求，同时不会因为力臂过长导致构件受力过大产生塑性变形。构件的各个活动调整位置都设置了对应的锁紧结构，调整到目标位置后可以通过锁紧螺钉固定轴系位置，避免加工过程中因为振动导致构件位置偏移。

　　关于外形尺寸与安装边界，该构件整体沿横向布置的主体方梁长度适配常规中小型工件的夹持范围，垂直方向的导杆伸出长度可以覆盖常见150mm以内高度差的工件夹持需求，整体安装 footprint 控制在较小范围内，在工装台面上布置多个该类固定构件时不会出现位置干涉，相邻构件的最小安装间距可以控制在100mm左右，能够满足多工位密集装夹的布局需求。构件的所有活动部件都没有超出主体安装基座的外轮廓范围，安装后不会与周边的刀具路径、装配操作空间、检测探头运动路径产生干涉，在集成到自动化生产线的工装工位时，不需要额外预留过大的安全避让空间。构件的受力传递路径经过优化，夹持时产生的反作用力会直接通过主体方块结构传递到安装基座上，不会在活动铰接位置产生过大的集中应力，长期重复使用也不会出现铰接位置磨损松旷的问题，日常维护只需要定期在活动轴配合位置添加润滑脂即可，不需要频繁更换易损配件。
