反向工程复刻精密钣金承载结构件

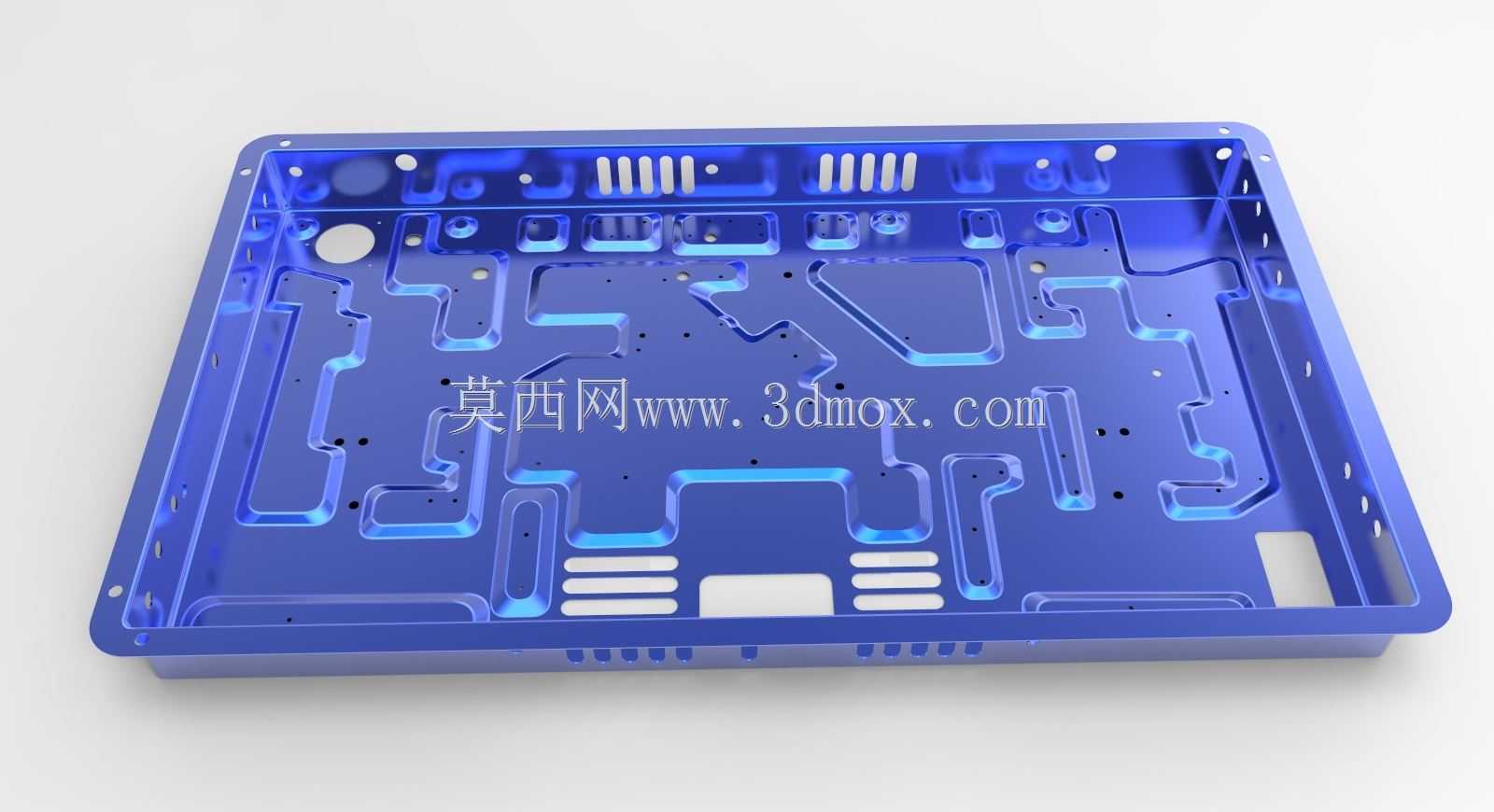

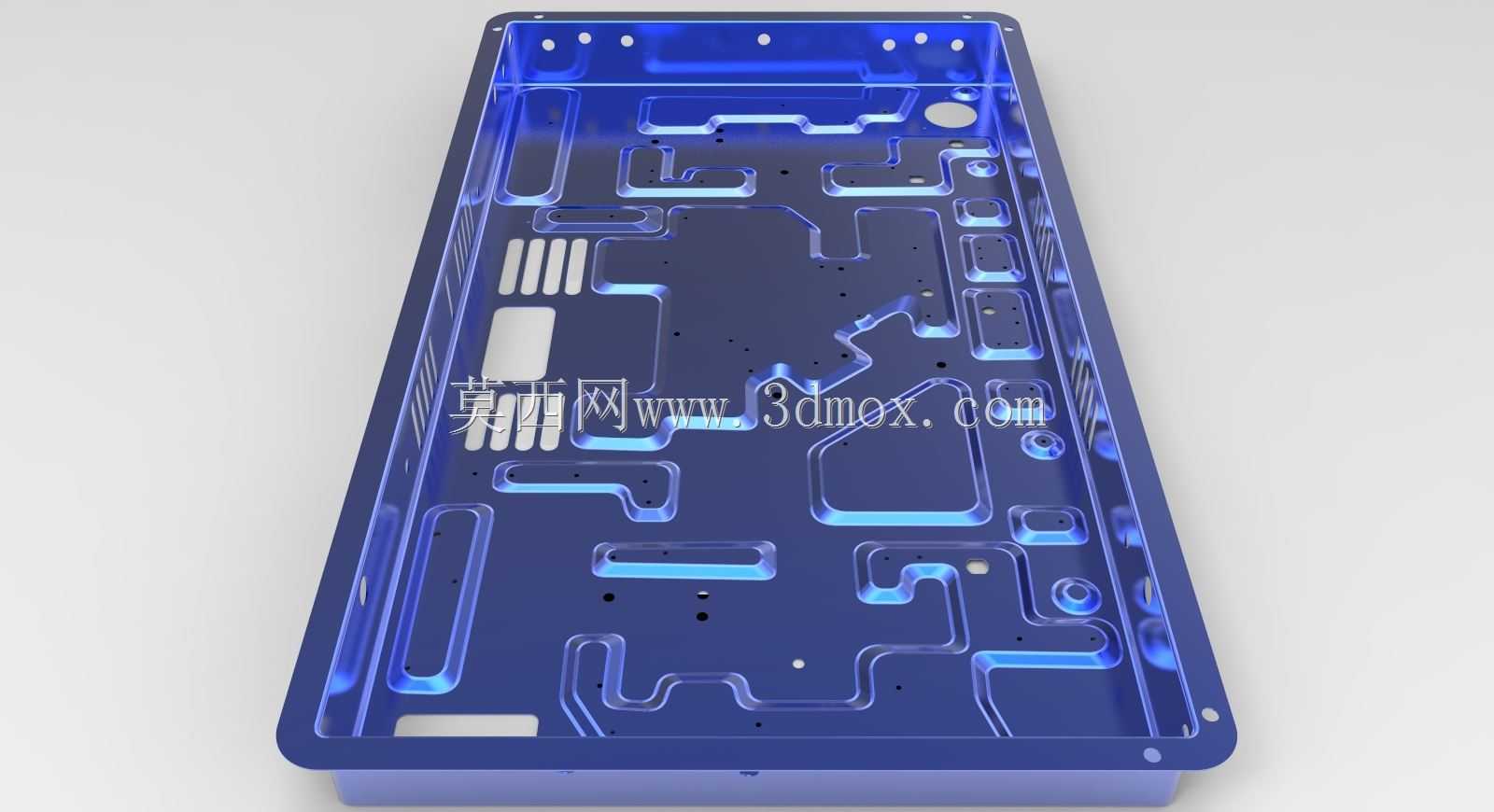

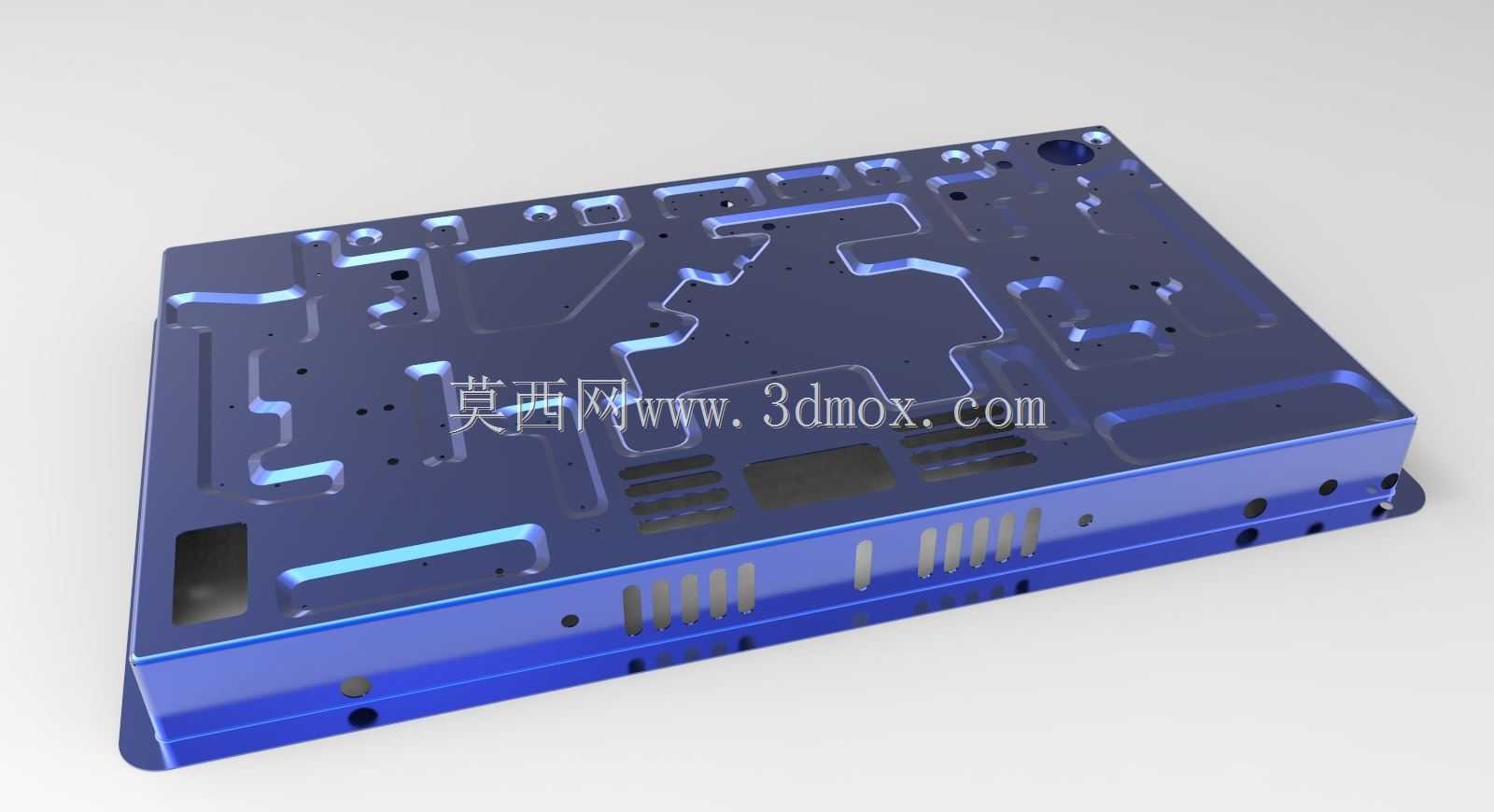

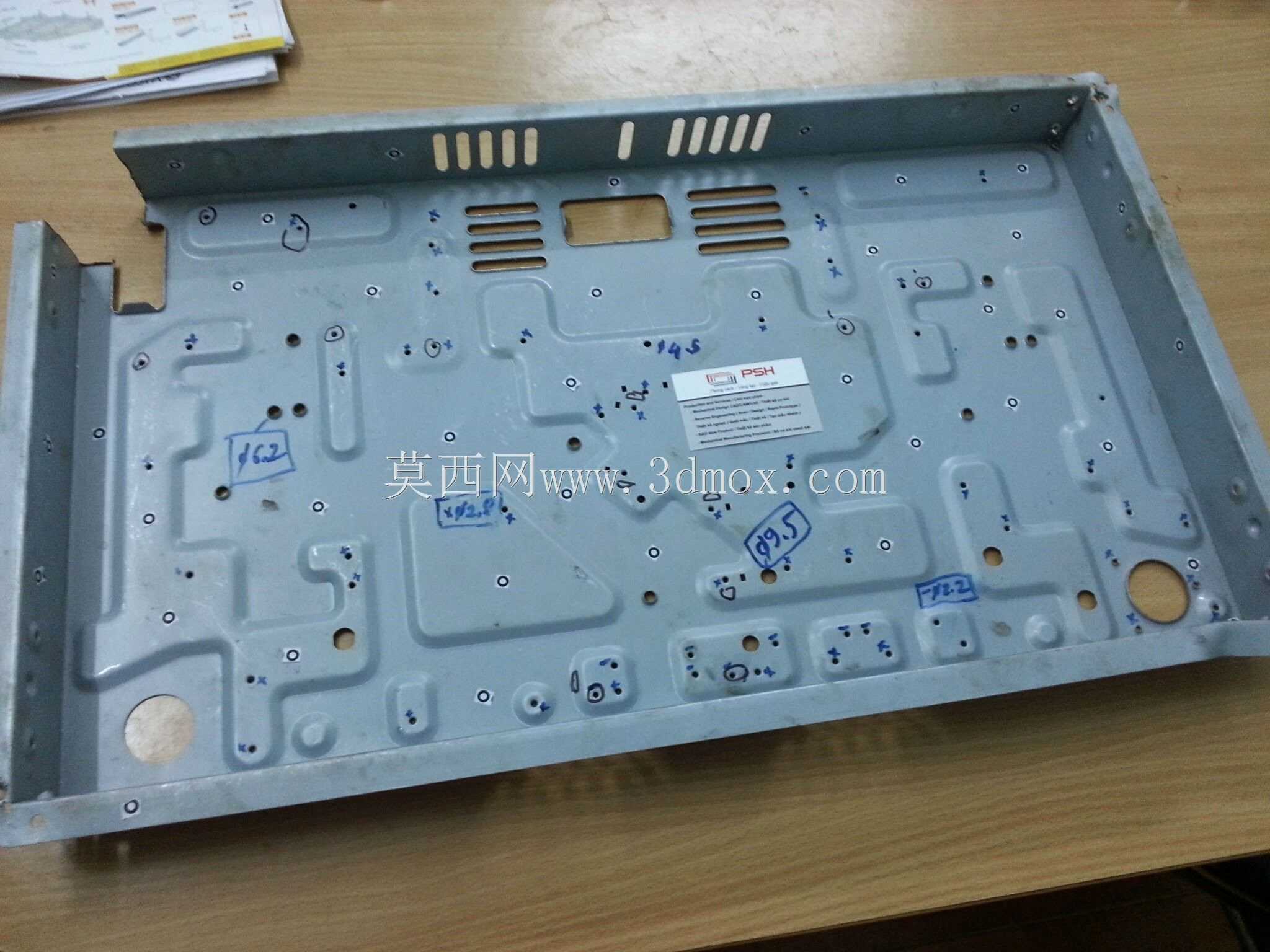

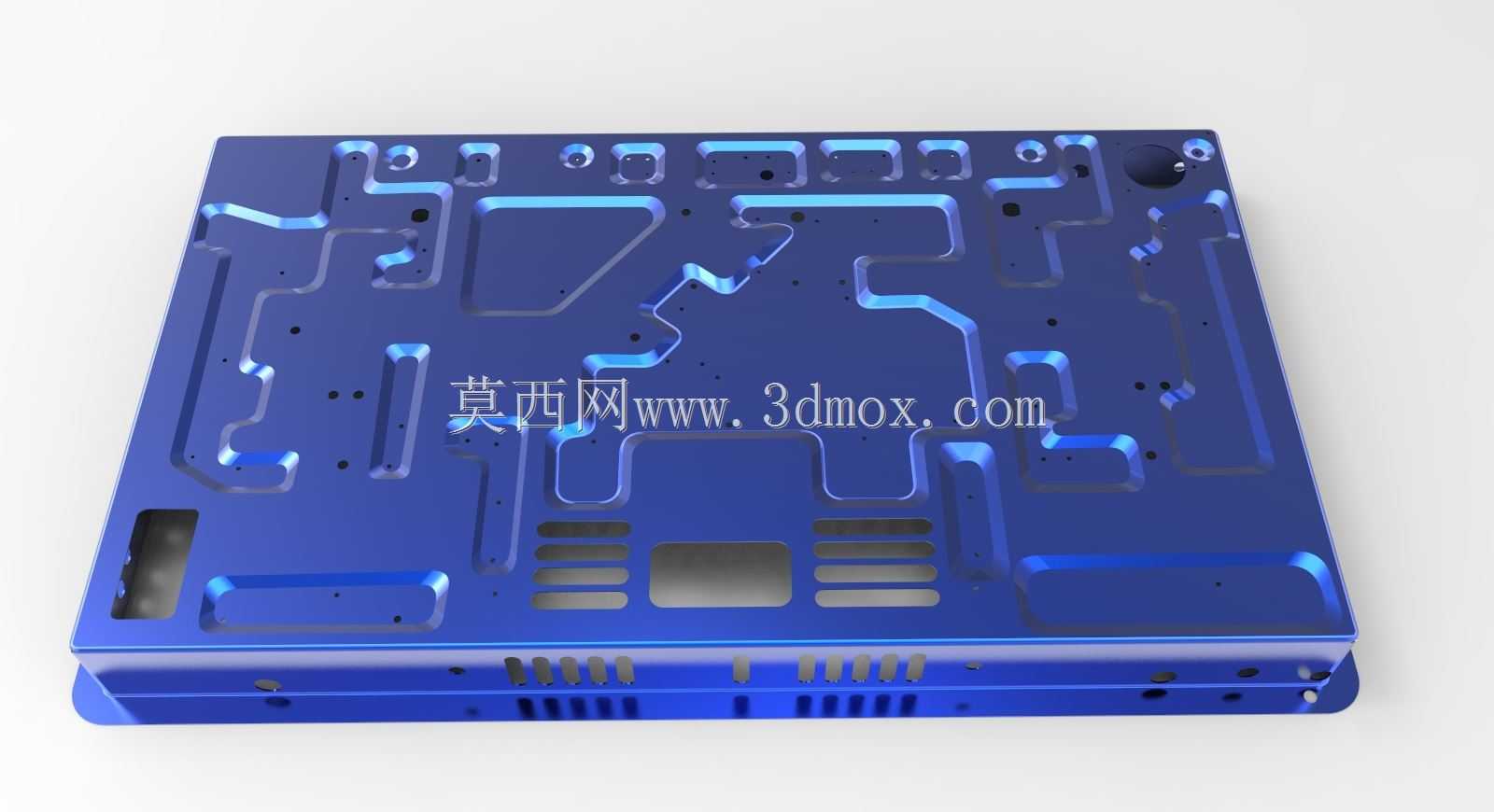

　　这类通过反向工程完成的钣金结构件，大多应用在工业电子设备、精密检测仪器的内部承载场景，作为核心元器件的安装基体，需要兼顾结构强度、装配精度与轻量化要求，在设备整机中承担固定功能模块、屏蔽电磁干扰、传导散热热量的多重作用。从结构形态来看，该钣金件采用一体化折弯成型工艺，整体为带围边的槽式结构，围边高度根据内部安装器件的最高尺寸预留安全间隙，避免装配后器件突出与外部壳体产生干涉，底板上分布的各类异形镂空、规则安装孔位，都是在逆向扫描原有实物后，结合实际装配需求做的结构还原，每一处孔位的位置精度都控制在钣金加工的常规公差范围内，确保对应安装的PCB板、功能模块、接插件能够精准对位，不会出现装配错位、螺丝无法锁付的问题。

　　在设计思路上，反向工程做钣金复刻不是单纯的点云抄数，而是要先拆解原有结构的设计逻辑：底板上的长条形镂空是散热风道预留位，对应设备内部风扇的送风路径，能够让气流直接流经发热元器件表面带走热量；边缘的密集小方孔是接插件的对位避让槽，避免钣金件加工公差累积导致接插件无法伸出壳体；分布在底板各个区域的小圆孔是模块安装定位孔，部分孔位做了沉台设计，让锁付螺丝的头部不会突出钣金表面，避免和上层安装的器件产生刮擦；围边上的缺口是走线让位结构，方便内部线束从不同区域穿过连接各个功能模块，同时避免钣金锐边割破线材绝缘层。

　　从安装边界来看，这类钣金件的外形尺寸完全适配对应设备的内部安装腔体，围边外侧的折弯圆角做了R角处理，既能够提升钣金折弯处的结构强度，避免应力集中导致的开裂变形，也能够防止装配时锐边划伤操作人员或者设备内部的其他部件。底板的厚度根据承载重量选型，常规工业设备用的这类承载钣金多采用1-2mm厚度的冷轧钢板或者铝合金板材，表面做蓝色导电氧化或者喷塑处理，在提升防锈能力的同时，也能够增强电磁屏蔽效果，减少内部电路受到的外界电磁干扰。

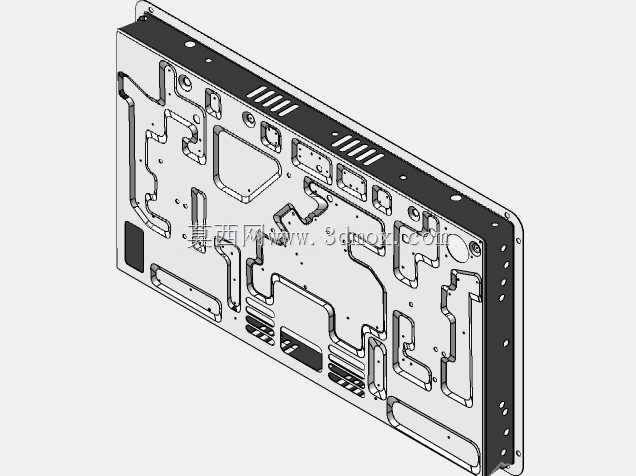

　　实际应用中，这类钣金结构件的加工需要先完成逆向建模的结构校验，确认所有孔位、避让位、折弯尺寸和实物匹配后，再通过激光切割完成板材下料，之后通过数控折弯机完成围边的折弯成型，最后做表面处理与孔位去毛刺，每一道工序都要管控形位公差，避免折弯后整体平面度超差，导致安装在上面的精密器件出现贴合不严、接触不良的问题。和全新设计的钣金件不同，反向工程的钣金结构需要兼顾原有设备的装配兼容性，不能随意更改原有孔位的位置与尺寸，哪怕是看似冗余的小结构，都可能是原有设计中为了适配特定器件、解决特定装配问题预留的，建模过程中需要反复对照实物点云核对结构细节，避免遗漏特征导致加工后的零件无法正常装配。

　　在设备运行过程中，这类钣金承载件还要承受一定的振动与冲击，所以在结构设计上，折弯处都做了加强处理，部分受力较大的安装孔位周边预留了压铆螺母的安装位置，提升螺丝锁付的牢固度，避免设备运输或者运行过程中因为振动导致螺丝松动、器件移位。底板上的异形镂空除了散热作用，也能够在保证结构强度的前提下减轻零件自重，降低设备整机的重量，对于便携类工业设备来说，这类轻量化的结构设计尤为重要。
