逆向工程自动镜像结构设计方案

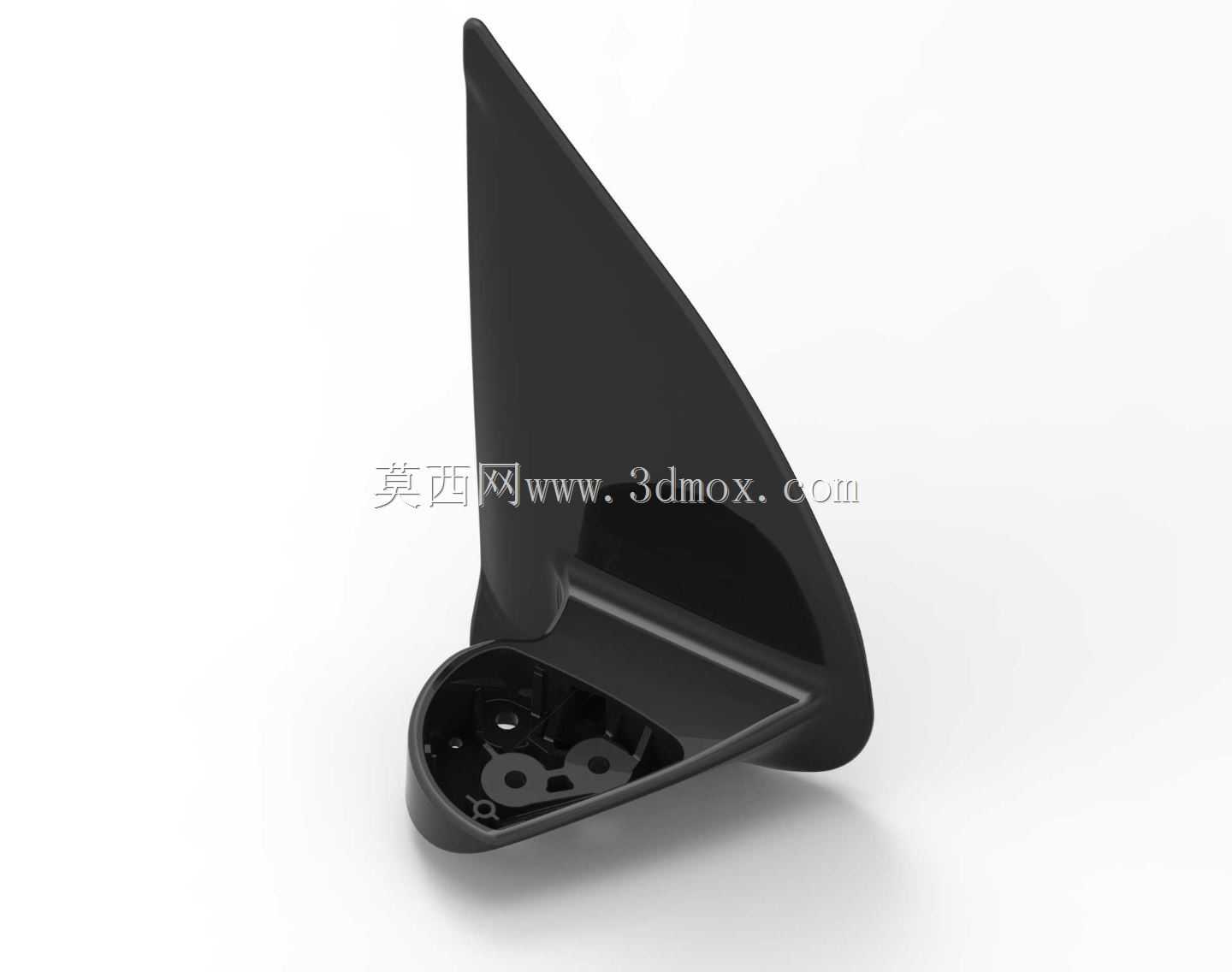

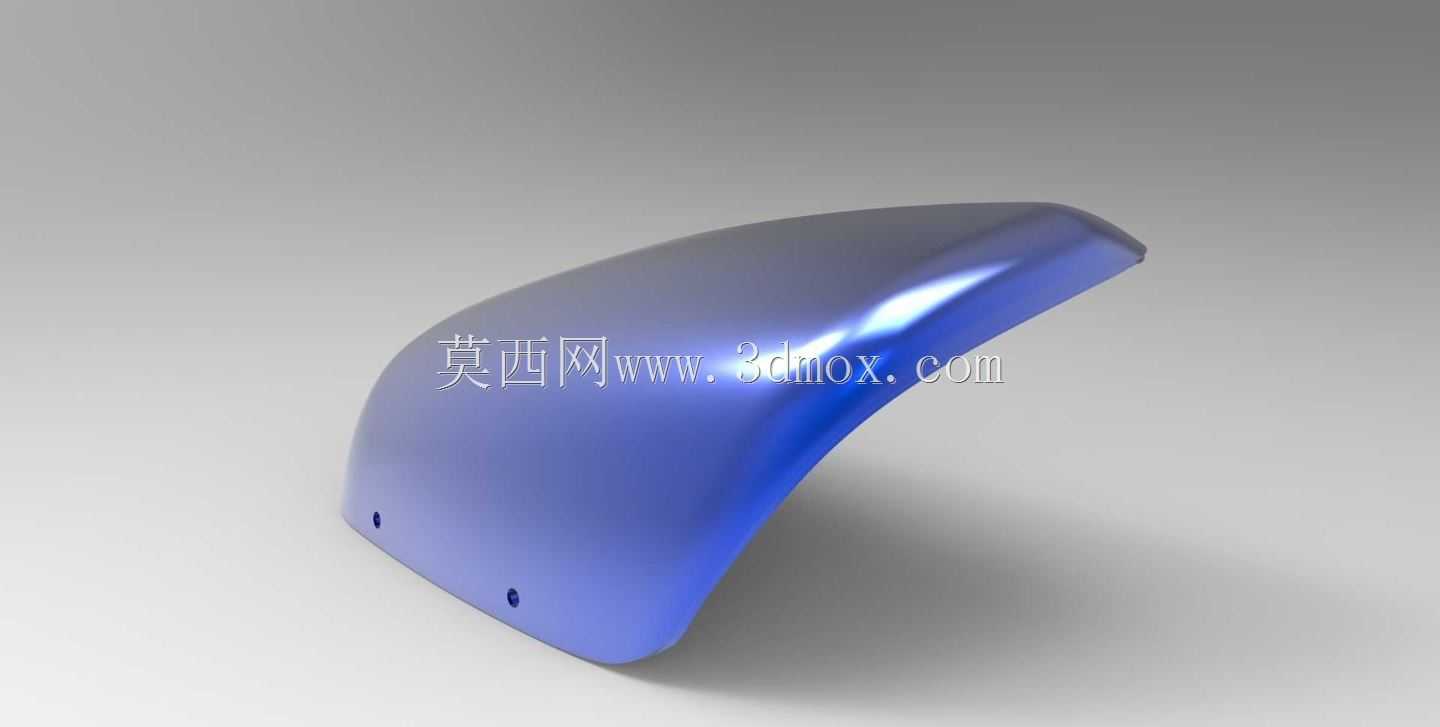

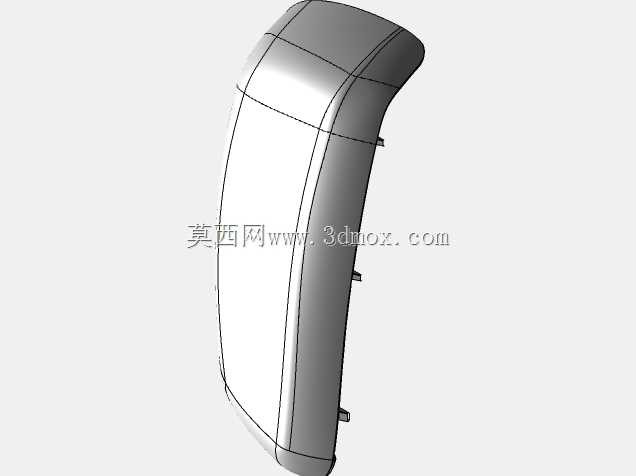

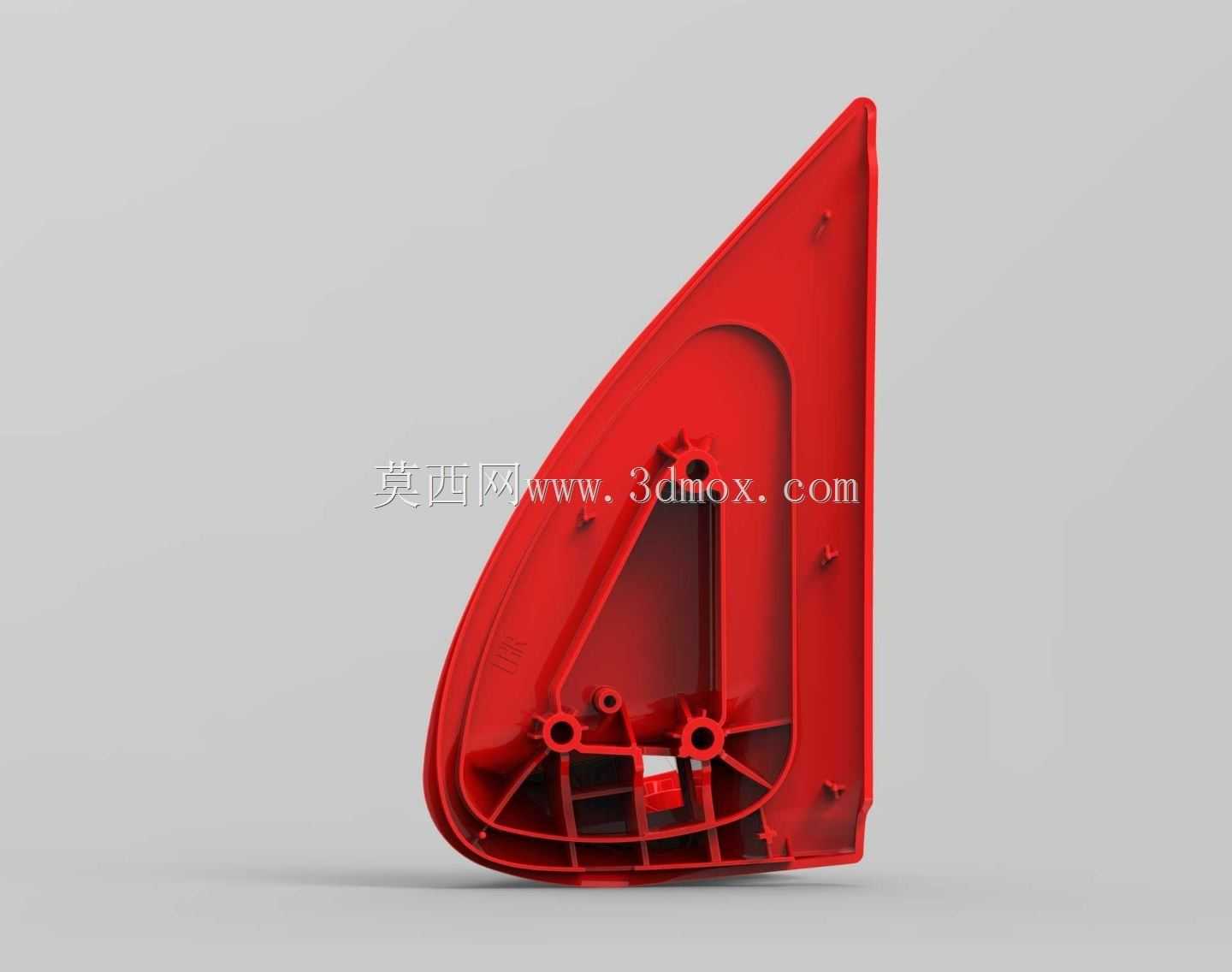

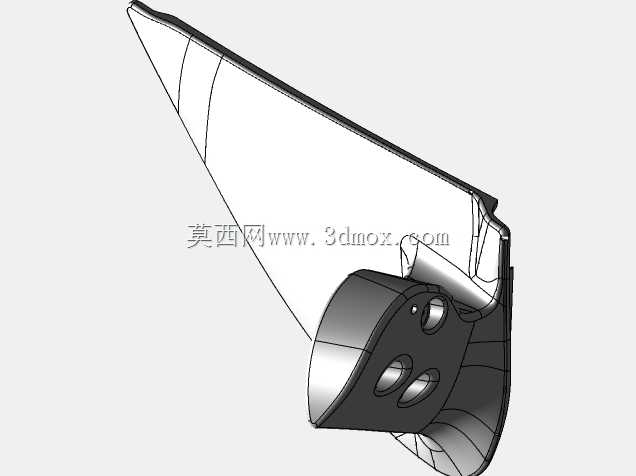

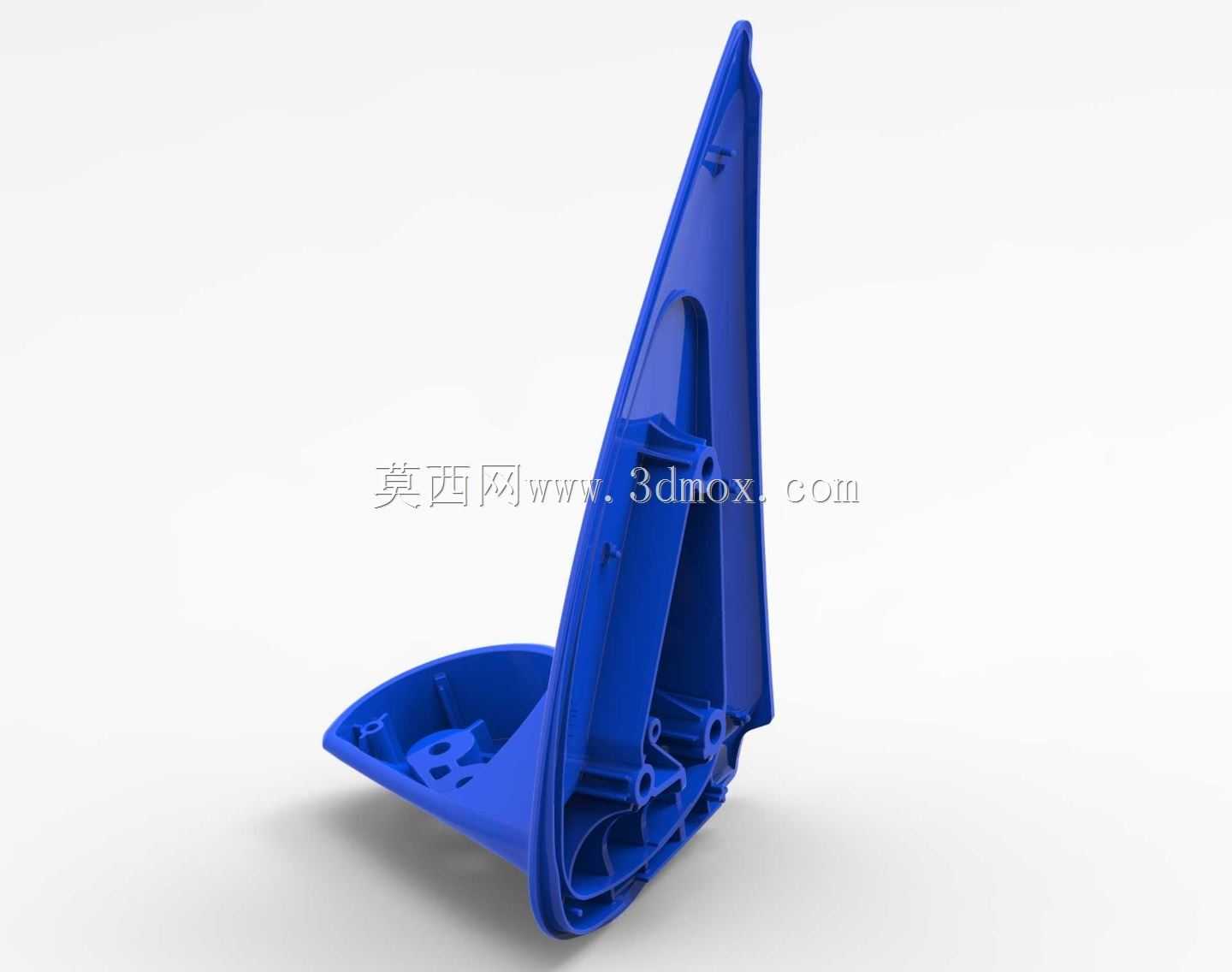

　　在汽车覆盖件逆向开发的实际作业场景中，对称结构的镜像重构一直是影响点云处理效率的核心环节，不少刚接触逆向的工程师容易在对称基准对齐、特征边界匹配上耗费大量时间，甚至出现镜像后曲面曲率不连续、安装孔位错位的问题，这套自动镜像的结构处理逻辑，正是针对这类现场痛点搭建的。从实际用途来看，这套镜像处理方案主要服务于汽车白车身对称零部件的逆向重构，比如左右侧围内板、对称布置的安装支架、车门加强筋这类具备明确对称基准的构件，不需要工程师手动逐次对齐基准平面、逐片匹配曲面特征，通过预设的对称约束逻辑，就能自动完成点云数据的对称补全、特征的镜像匹配，大幅减少重复建模的工作量。在功能特性上，这套处理逻辑首先解决了点云数据残缺的问题，实际扫描作业中，

　　受工件装夹位置、扫描设备视角限制，往往会出现单侧特征点云缺失的情况，自动镜像逻辑会先识别已扫描侧的几何特征，提取对称基准的位置偏差，自动补偿扫描过程中产生的基准偏移，不会出现手动镜像时常见的基准面找正偏差，避免镜像后特征与原始点云出现毫米级错位。其次在特征匹配环节，针对汽车零部件上常见的安装孔、凸台、加强筋、翻边这类规则特征，镜像逻辑会自动识别特征的拓扑关系，镜像完成后自动校验特征的位置度、曲面的G2连续性，不需要工程师逐孔核对位置、逐面检查曲率，尤其是针对车门内板上密集的线束安装孔、焊装定位孔，手动镜像很容易出现个别孔位遗漏或者方向错误，自动镜像会按照特征树的层级关系完成全特征映射，匹配精度能满足焊装夹具的定位要求。

　　从设计思路来看，这套自动镜像逻辑没有采用传统的全局对称强制匹配，而是先对原始点云做分区处理，把非对称区域比如单侧布置的线束固定座、注胶孔这类特征做标记，在镜像过程中自动跳过这类非对称特征，不会出现把单侧特征错误镜像到另一侧的问题。在基准识别环节，不是简单选取平面作为对称基准，而是通过提取工件上多个对称布置的定位孔中心、对称凸台的形心，拟合出最优对称平面，抵消工件装夹时的倾斜误差、扫描过程中的点云分层误差，哪怕原始点云存在轻微的装夹歪斜，也能自动校正基准，不需要工程师提前做点云摆正的预处理。在外形尺寸与安装边界的处理上，这套镜像逻辑会自动保留原始侧的安装边界公差带，镜像后的特征边界与原始侧的边界偏差控制在逆向建模允许的公差范围内，

　　针对翻边、包边这类有厚度要求的结构，镜像时会自动同步厚度方向的偏移逻辑，不会出现镜像后壁厚不均、翻边方向反向的问题。比如处理汽车前翼子板的逆向数据时，原始扫描点云因为装夹遮挡缺失了侧翼的安装边特征，自动镜像逻辑会先识别另一侧安装边的折弯角度、安装孔间距、焊接面的平面度，自动补全缺失侧的特征，同时自动校验补全后的特征与周边相邻零件的安装间隙，不会出现镜像后翼子板与前保险杠安装面错位的问题。在实际作业中，不少工程师做逆向镜像时容易忽略焊接螺母的凸台方向，手动镜像后经常出现凸台方向反向，导致后续数模导入焊装线时出现夹具干涉，这套自动镜像逻辑会识别特征的法向方向，镜像时自动调整法向朝向，保证凸台、沉孔这类带方向特征的朝向与实际工件一致。另外针对钣金件的折弯圆角，镜像时会自动匹配圆角半径的大小、折弯的止裂槽位置，不会出现镜像后止裂槽位置偏移、圆角大小不一致的问题，重构完成的数模可以直接用于后续的模具开发、夹具设计，不需要再做大量的特征修正工作。在处理车身对称结构的加强筋时，自动镜像逻辑会同步保留加强筋的拔模角度、筋条的高度差，保证镜像后的结构刚度与原始侧一致，不会因为镜像操作破坏原有结构的力学性能设计，尤其是针对车门防撞梁的安装座这类受力构件，镜像后会自动校验安装座的贴合面平面度、螺栓过孔的同轴度，满足后续装配的强度要求。
