卫浴淋浴头A类曲面逆向结构设计

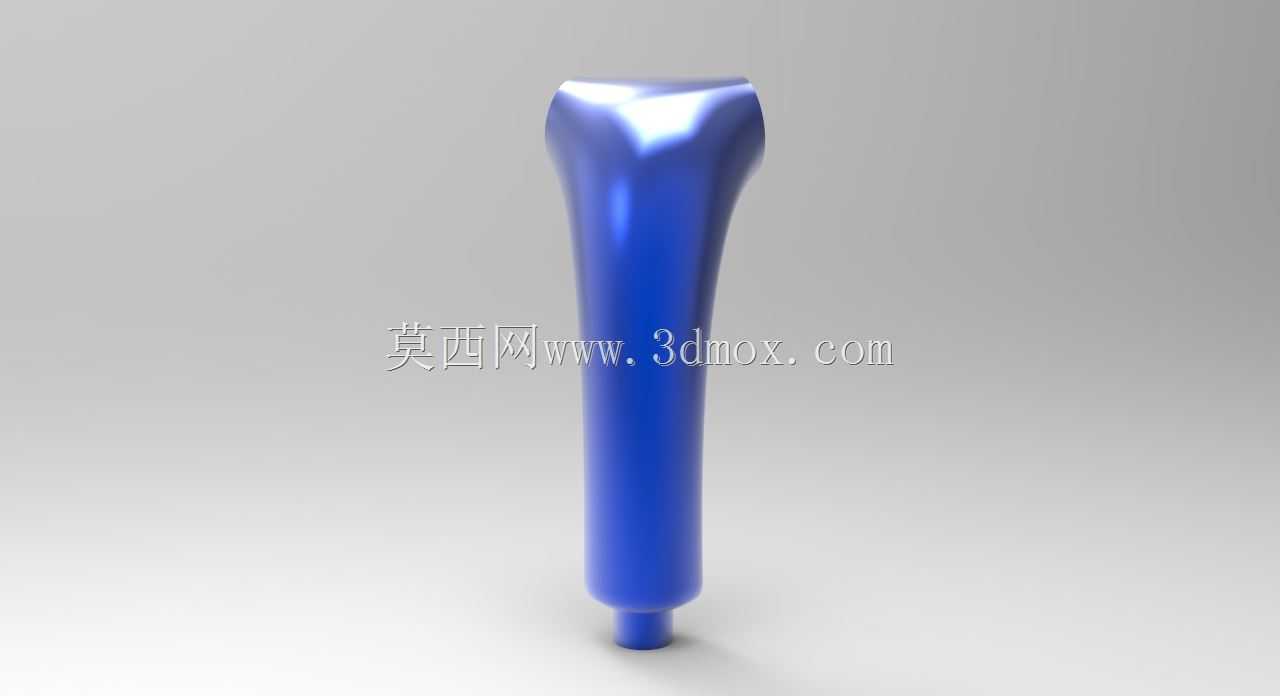

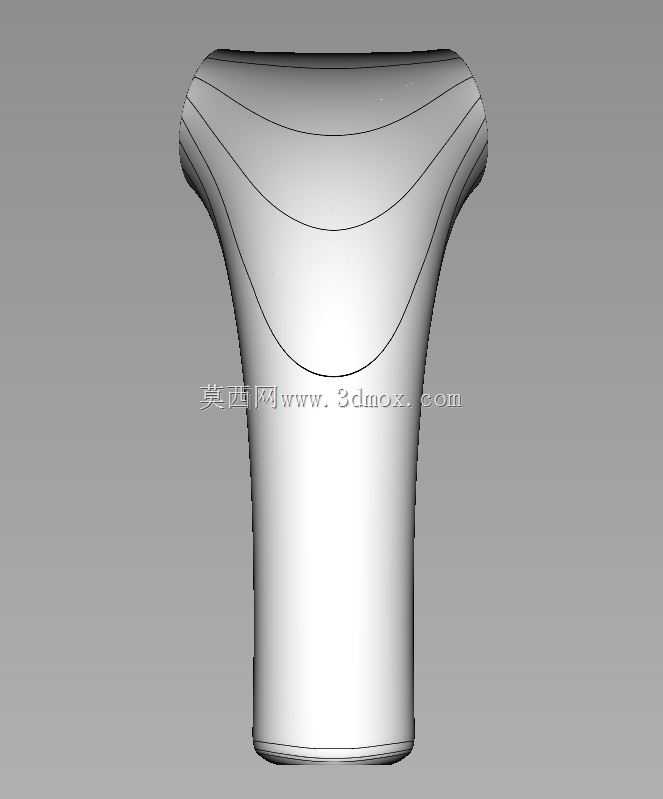

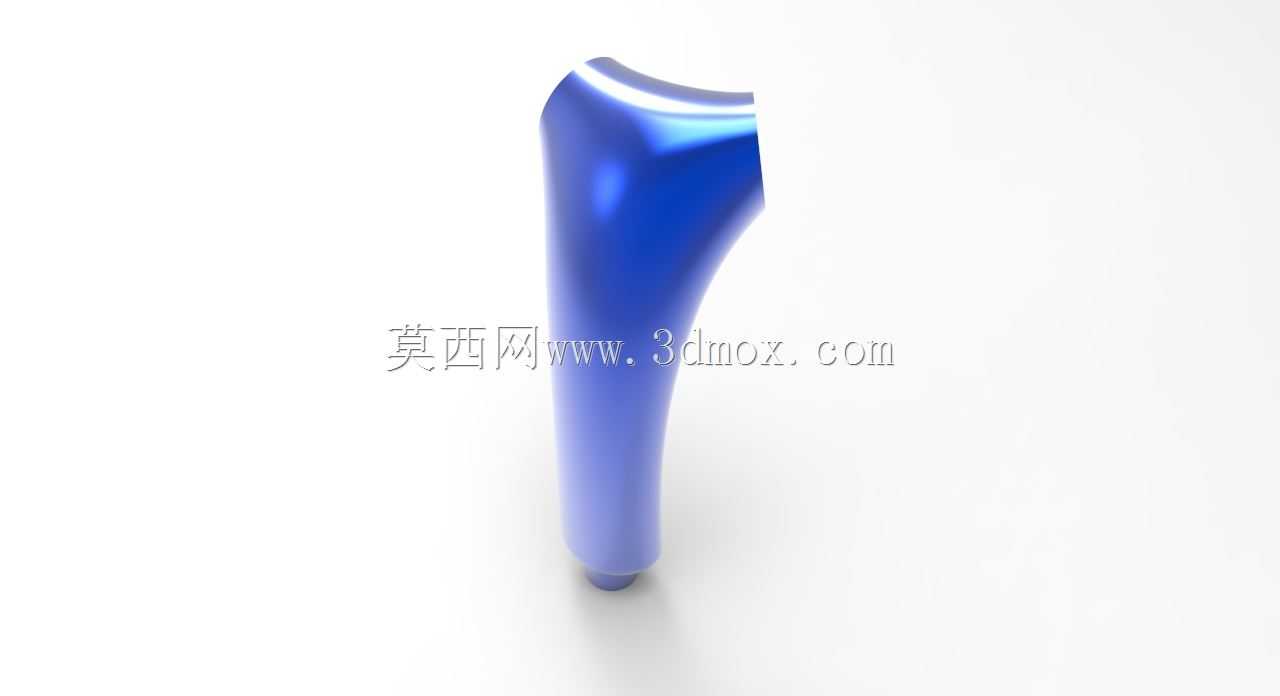

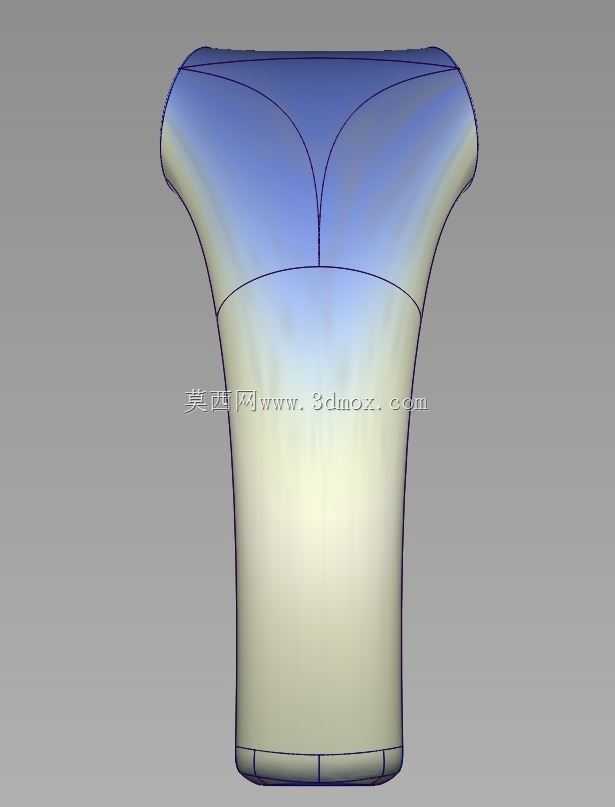

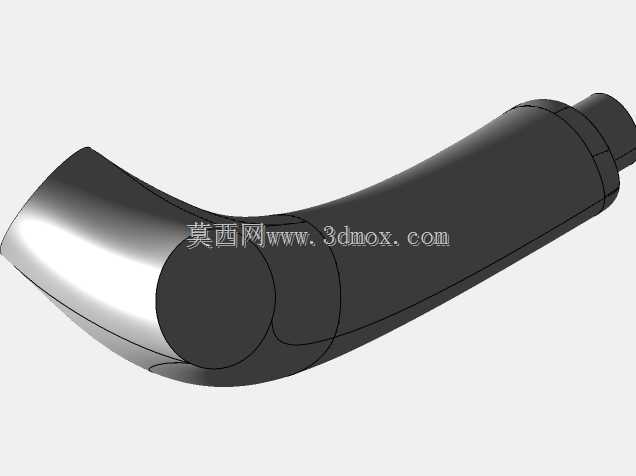

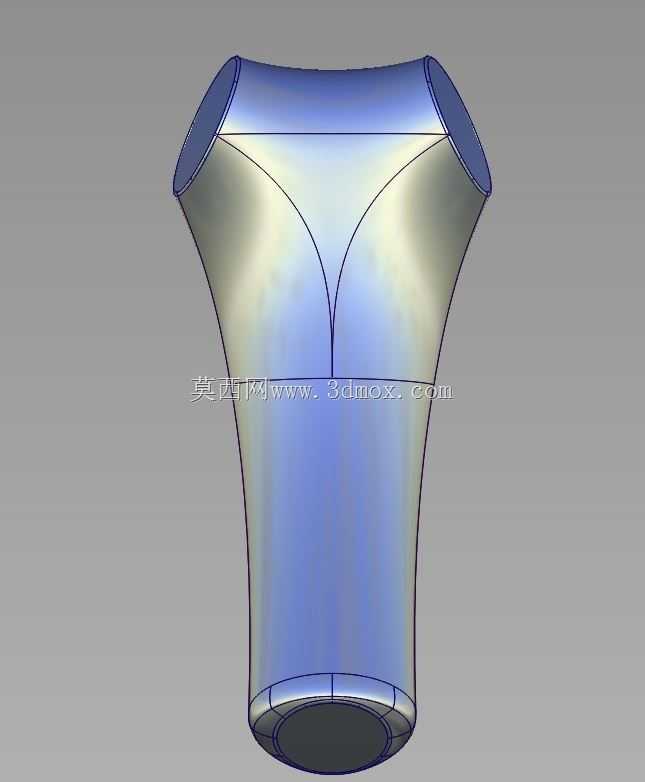

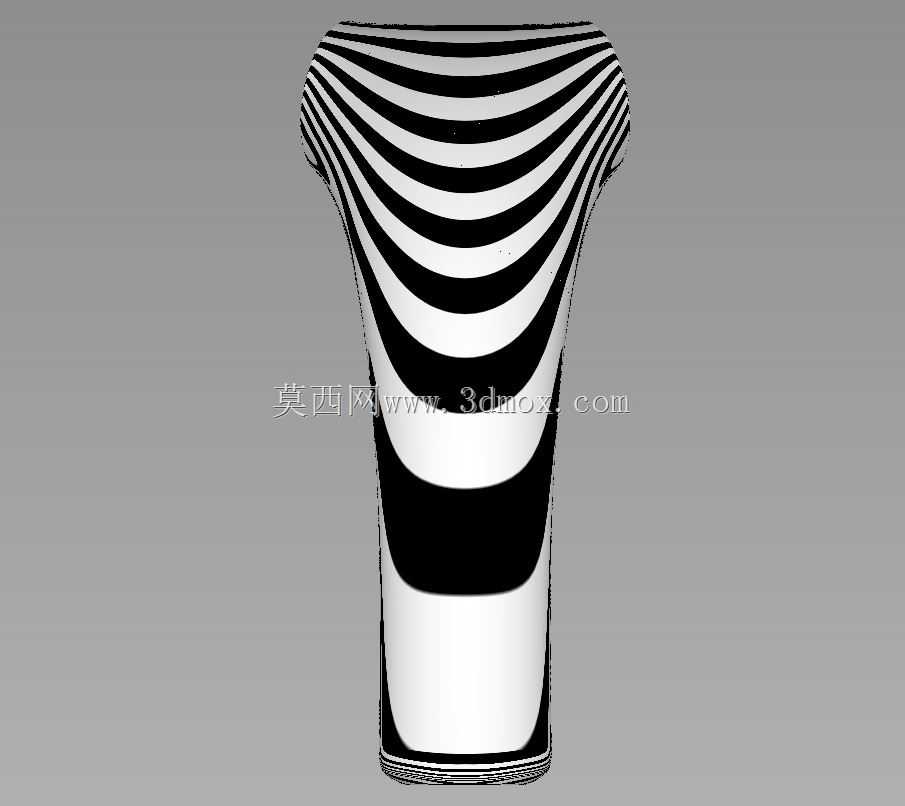

　　从进水端的圆柱段逐步过渡到顶部的出水面板区域，截面从圆形逐步顺滑扩展为类矩形的宽面结构，整个曲面不能有生硬的折角，既要保证握持时的贴合度，也要让注塑生产时的脱模斜度均匀分布，避免出现粘模、表面缩痕的问题。逆向过程中要先对扫描得到的点云数据做分层处理，先提取主造型的特征控制线，也就是曲面分块的边界线，把整个外表面拆分为顶部出水区的过渡曲面、中部握持区的顺滑曲面、底部进水端的连接曲面三个大的曲面块，每个曲面块都要保证G2以上的连续度，这样做出来的表面在做光影检查时，不会出现斑马线断裂、扭曲的问题，后续做表面电镀或者哑光喷涂处理时，漆面的流平效果会更均匀，不会出现视觉上的凹凸缺陷。功能层面，这个淋浴头的内部流道要做等压缓流设计，日常卫浴场景里，淋浴头是洗浴环节直接和用户接触的终端出水部件，不管是家庭卫生间、公共浴室、酒店客房还是健身场馆的淋浴区，这类部件的出水均匀度、握持手感、外观流畅度都直接影响使用体验，很多量产前的外观验证、结构匹配工作，都需要依托精准的三维数模来完成。做这类淋浴头的逆向设计时，最先要锚定的是安装适配边界，常规手持淋浴头的进水端通用接口是国内卫浴行业通用的4分标准外螺纹接口，对应的安装配合尺寸要严格匹配淋浴软管的接头公差，轴向配合长度控制在12-15mm区间，径向密封槽的尺寸要适配常规O型圈的线径，避免安装后出现漏水、滑脱的问题。整体外形的曲面构建是这类产品逆向的核心难点，因为淋浴头的外观是连续的流线型变截面结构，

　　从进水接口进入的水流，先经过中部的混水腔，腔体的截面逐步扩大，降低水流的初始流速，避免高压水流直接冲击出水面板造成局部出水力度过大，顶部出水面板的出水孔分布要和曲面造型匹配，每个出水孔的轴线垂直于所在位置的曲面切线方向，保证出水水流不会互相干涉，形成均匀的水幕覆盖效果。实际建模过程中，要反复核对曲面的壁厚，整体壁厚控制在2.5-3mm之间，不同区域的壁厚差不能超过0.5mm，不然注塑冷却时会因为收缩率不一致导致表面翘曲，尤其是曲面过渡的圆角位置，圆角半径不能小于1mm，避免应力集中导致产品跌落时出现开裂。还要考虑实际使用的握持受力点，中部握持区域的曲面弧度要贴合普通人手掌合拢时的自然曲线，直径控制在40-45mm区间，

　　握持时的受力面均匀分布在手掌和手指接触的位置，长时间握持不会有硌手的感觉。和常规的正向设计不同，这类逆向建模的核心是还原原有产品的曲面精度，同时修正原有扫描数据里的瑕疵点，比如扫描时因为反光造成的点云缺失、曲面凹陷，都要通过曲面构建的连续性要求来补正，保证最终的数模和实物的尺寸偏差控制在0.1mm以内，后续开模时不需要再做大量的修模调整。另外还要考虑产品的装配边界，顶部出水面板和主体的配合位置要做止口结构，止口的配合公差控制在0.05mm，装配后配合面没有明显的缝隙，同时方便后续的拆装清理内部水垢。出水孔的直径控制在0.8-1mm，孔间距保持在5mm左右，既保证出水的细密感，也不会因为孔径太小容易被水垢堵塞。在做曲面质量检查时，

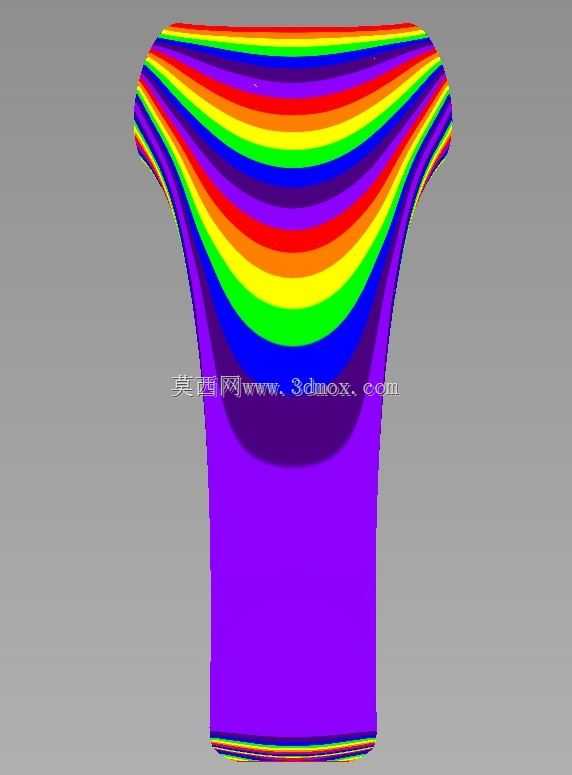

　　要通过反射分析、曲率梳检查来确认每个曲面的光顺度，尤其是三个主曲面块的拼接位置，不能出现曲率突变，不然产品做亮面电镀处理后，拼接位置会出现明显的光影棱线，影响外观质感。这类淋浴头的应用场景覆盖非常广，从普通家用的手持淋浴套装，到公共浴室的固定淋浴终端，都可以基于这个基础数模做衍生调整，比如调整出水面板的尺寸来适配不同的出水流量要求，或者调整握持段的长度来适配不同的安装高度需求。建模时还要预留内部功能件的安装空间，比如如果要做带出水模式切换的款式，中部腔体内要预留切换阀芯的安装位置，对应的内壁曲面要和阀芯的安装尺寸匹配，避免出现干涉。整个逆向过程不是简单的点云铺面，而是要结合产品的实际使用需求、生产工艺要求、装配要求来优化曲面结构，让最终的数模不仅外观和实物一致，还能直接对接后续的模具设计、生产验证环节，减少从实物到量产的转化周期。
