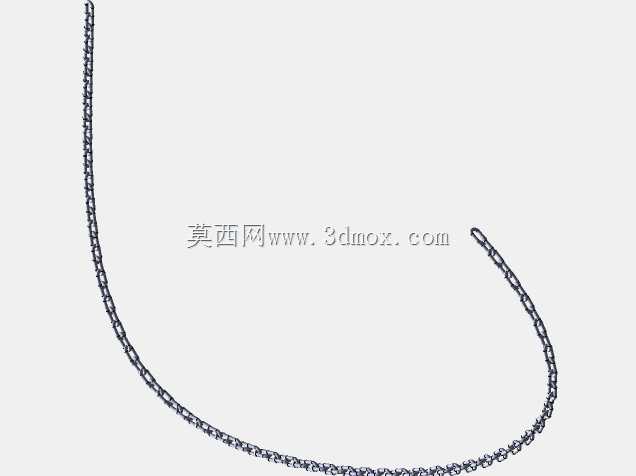

曲线驱动式柔性起重千斤顶多节链结构

　　能够沿着预设的样条曲线轨迹平顺弯折，不管是沿着千斤顶外壁的弧形导向槽排布，还是配合伸缩臂做S形的走线布局，都能保证每一节链节和导向面的贴合度一致，不会出现局部链节翘起、卡入导向槽缝隙的问题。从实际功能特性来看，这款链条首先满足的是千斤顶的动力传递需求，链节的受力面做了等强度的结构设计，拉力载荷能够沿着整根链条均匀分散到每一个铰接点上，不会因为链条弯折出现局部应力峰值过高的情况，在额定顶升载荷下，链节的铰接转动阻力保持在稳定区间，不会因为重载挤压出现转动卡滞的问题。在设计思路上，这款结构采用了参数化的链节阵列逻辑，设计人员只需要调整驱动曲线的走向、替换对应承载等级的链节单元，就可以快速生成适配不同型号千斤顶的链条结构，在起重顶升、重型设备移位、工装夹具牵引这类日常机械作业场景里，千斤顶配套的传动链条往往是容易被忽略但直接影响作业可靠性的核心构件，不同于普通输送链条只需要满足直线段的拉力承载要求，千斤顶配套的作业链条经常需要绕过顶升机构的弧形导向槽、随千斤顶的伸缩臂做变曲率的轨迹运动，常规等节距刚性链条在这类变曲率工况下很容易出现卡滞、链节应力集中、导向面磨损过快的问题，严重时甚至会在顶升重载的过程中出现跳齿、断链的安全隐患。这款曲线驱动的千斤顶链结构，从设计之初就瞄准了变曲率轨迹下的传动适配需求，没有沿用普通起重链的固定铰接间隙设计，而是针对链节之间的转动副做了适配优化，每一段链节的铰接销轴都预留了足够的偏转角度余量，

　　不需要重新逐节绘制链节的装配关系，不管是小吨位卧式千斤顶的短行程牵引链，还是大吨位立式千斤顶的长行程顶升传动链，都可以通过调整曲线参数、链节尺寸快速完成结构适配，大幅缩短了非标千斤顶产品的开发周期。从安装边界的角度来看，这款链条的链节外形做了统一的导向面设计，适配千斤顶本体上常用的矩形导向槽、圆弧导向轮的安装尺寸，链节宽度方向的公差控制在和导向槽保留0.2-0.5mm的配合间隙，既不会因为间隙过大出现链条晃动、跳齿的问题，也不会因为间隙过小导致泥沙进入后出现卡滞。在实际作业场景中，这类曲线驱动的千斤顶链除了配套常规的手动、液压千斤顶做顶升传动之外，还可以适配在柔性牵引工装、弧形轨道输送机构、非标顶升设备上作为牵引承载构件，

　　只要调整驱动曲线的曲率、更换对应材质的链节，就可以适配不同的作业环境，比如在有腐蚀介质的作业场景下，可以更换不锈钢材质的链节和销轴，在重载作业场景下可以更换合金钢调质处理的链节单元，不需要改动整体的阵列逻辑和安装接口。很多一线结构设计人员在做千斤顶类产品的开发时，经常会遇到链条和导向结构匹配不佳的问题，要么是链条弯折半径过小导致链节卡死，要么是链节和导向槽的配合间隙不合理导致运行异响，这款曲线驱动的链条结构刚好解决了这类痛点，通过参数化的曲线驱动逻辑，让链条的排布完全贴合预设的导向轨迹，从设计阶段就规避了链节干涉、应力集中的问题，在实际装配时只需要按照预设的轨迹将链条装入导向槽，就可以保证运行过程中的平顺性，

　　不需要反复修配链节或者调整导向槽的尺寸。从结构细节来看，每一个链节的铰接位置都做了限位设计，链条的最小弯折半径可以根据实际需求做参数化调整，避免弯折角度过大导致链节脱开或者销轴变形，链节和链轮啮合的齿形面也做了适配优化，不管是和标准滚子链轮配合，还是和千斤顶自带的非标驱动齿轮配合，都能保证啮合过程的平稳，不会出现啮合冲击导致的顶升过程抖动问题。在设备日常维护的角度，这种统一规格的链节设计也降低了备件更换的成本，当某一段链节出现磨损或者损坏时，只需要更换对应的单节链节和销轴，不需要更换整根链条，大幅降低了设备的后期维护成本，尤其对于野外作业、重型施工场景下的千斤顶设备来说，快速更换故障链节能够有效缩短设备的停机时间，提升作业效率。
