多孔散热钣金机箱壳体结构设计

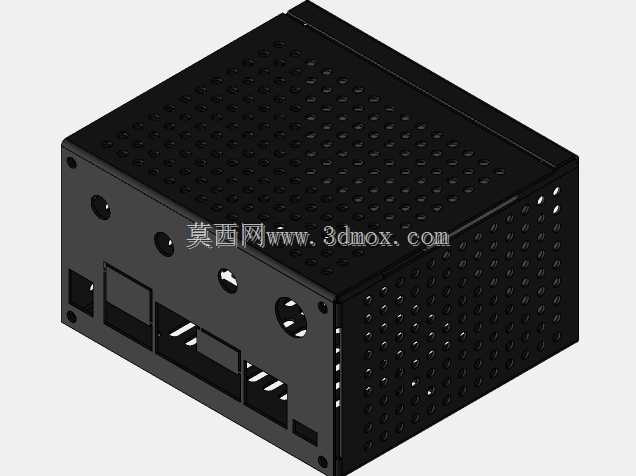

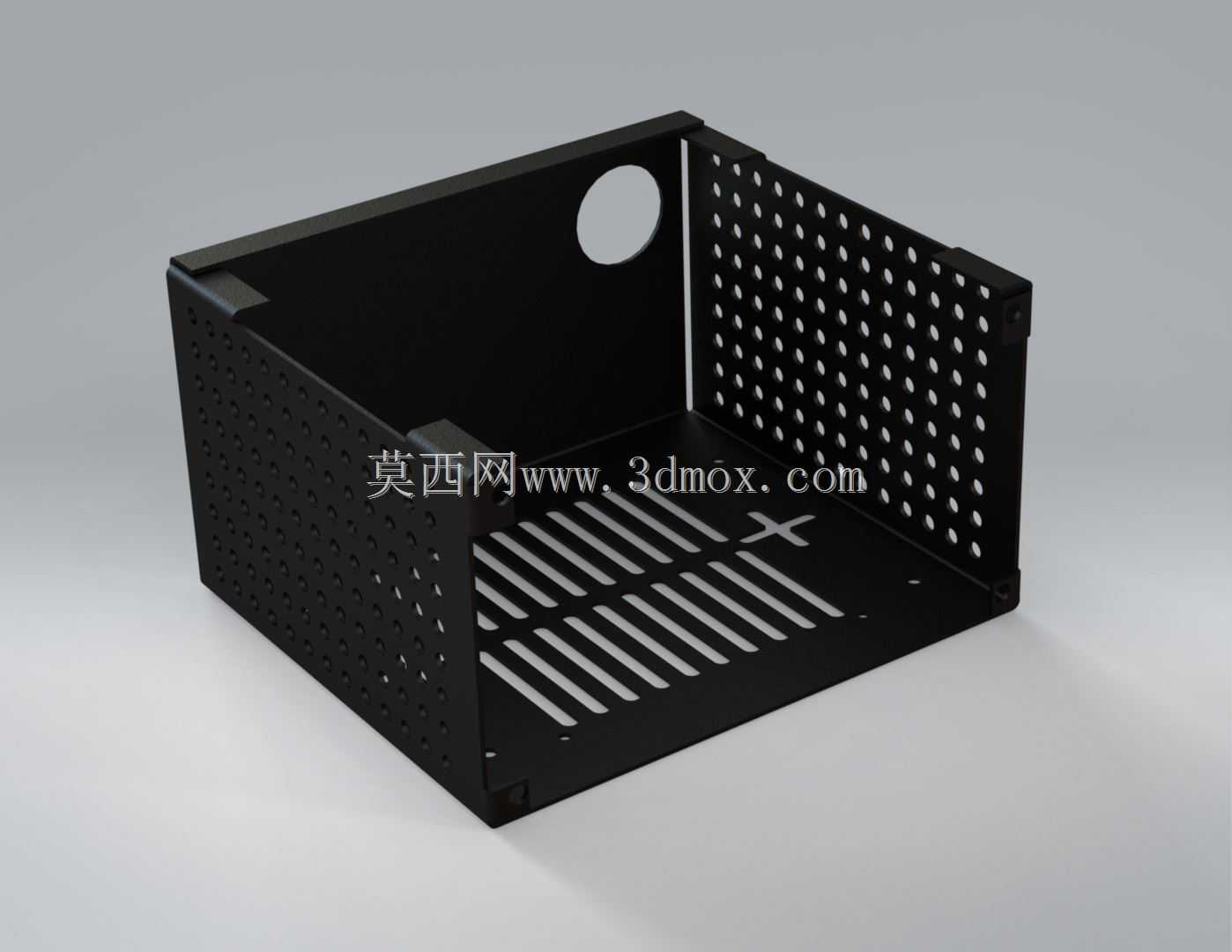

　　这类多孔钣金壳体在工业电控、小型嵌入式设备、桌面级工控装置中应用十分广泛，日常做设备结构设计时，这类外壳是承载内部电路板、电源模块、小型控制板的核心防护构件，既要满足内部元器件的防护需求，也要兼顾长时间运行的散热效率，同时还要适配生产线的快速装配要求。从实际使用场景来看，这类壳体常被用作小型工控主机外壳、嵌入式控制模块外罩、低压信号处理装置的防护盒，安装场景多为设备机柜内部挂载、桌面设备内置、生产线小型控制站独立安装，不同场景下对壳体的安装孔位、侧边开口的要求差异较大，建模时需要提前预留足够的调整空间。

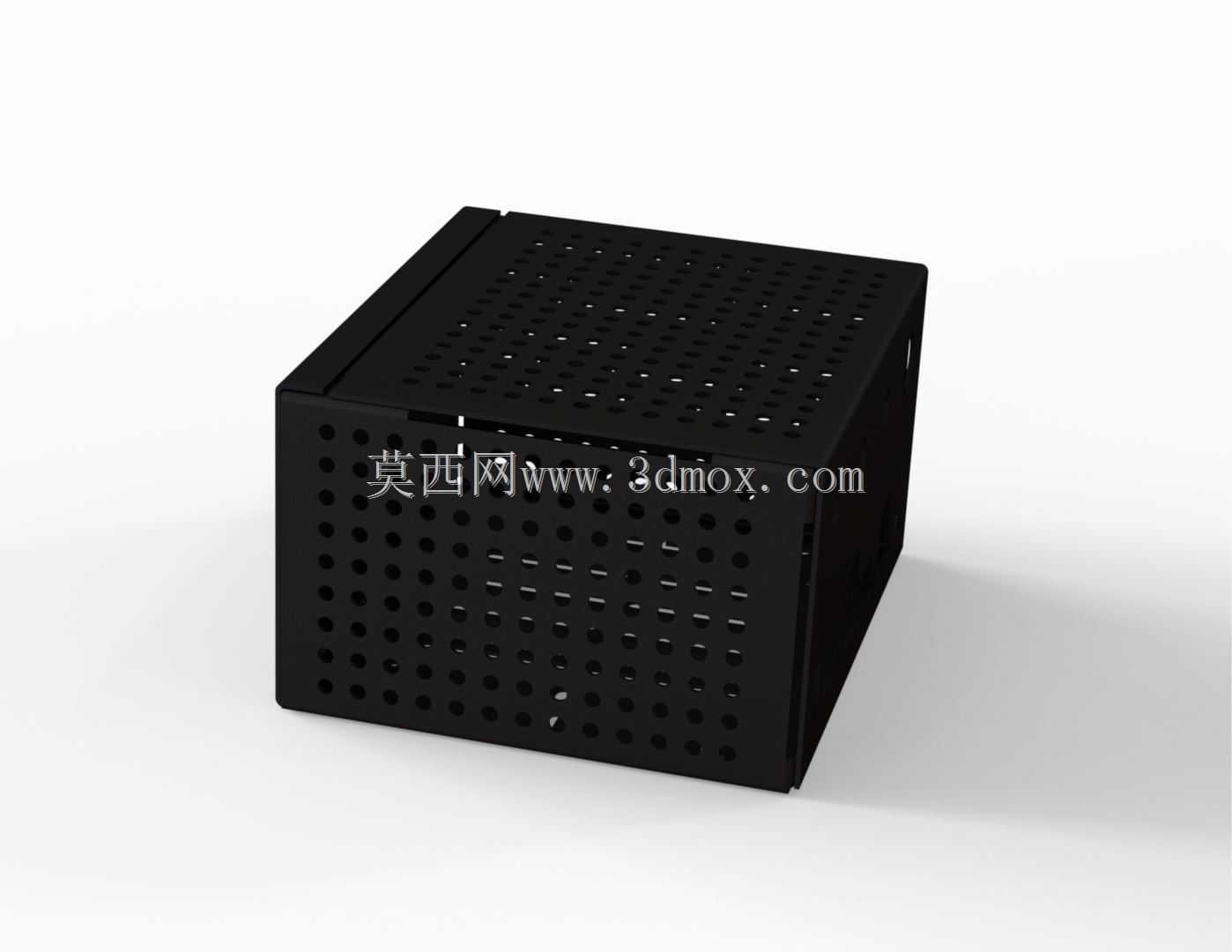

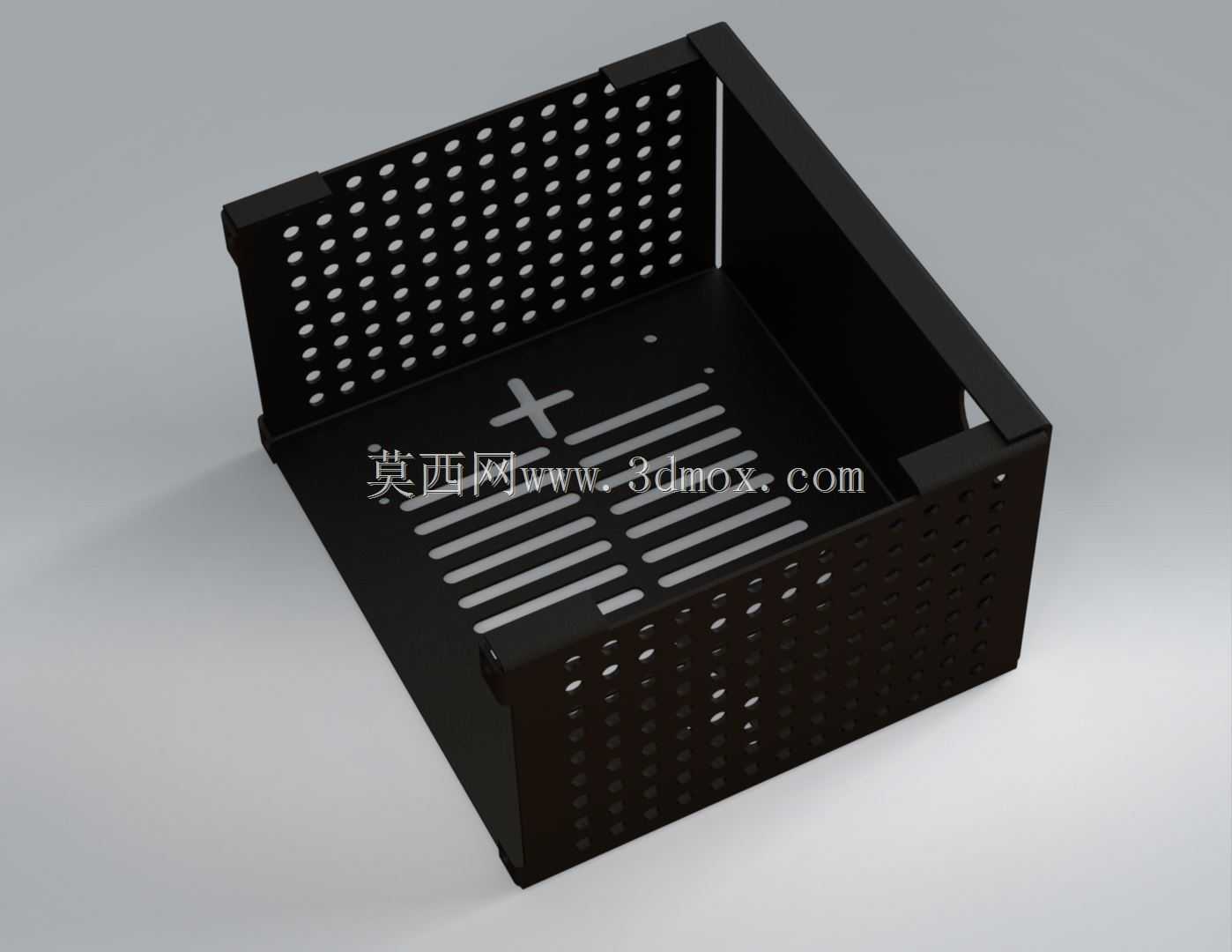

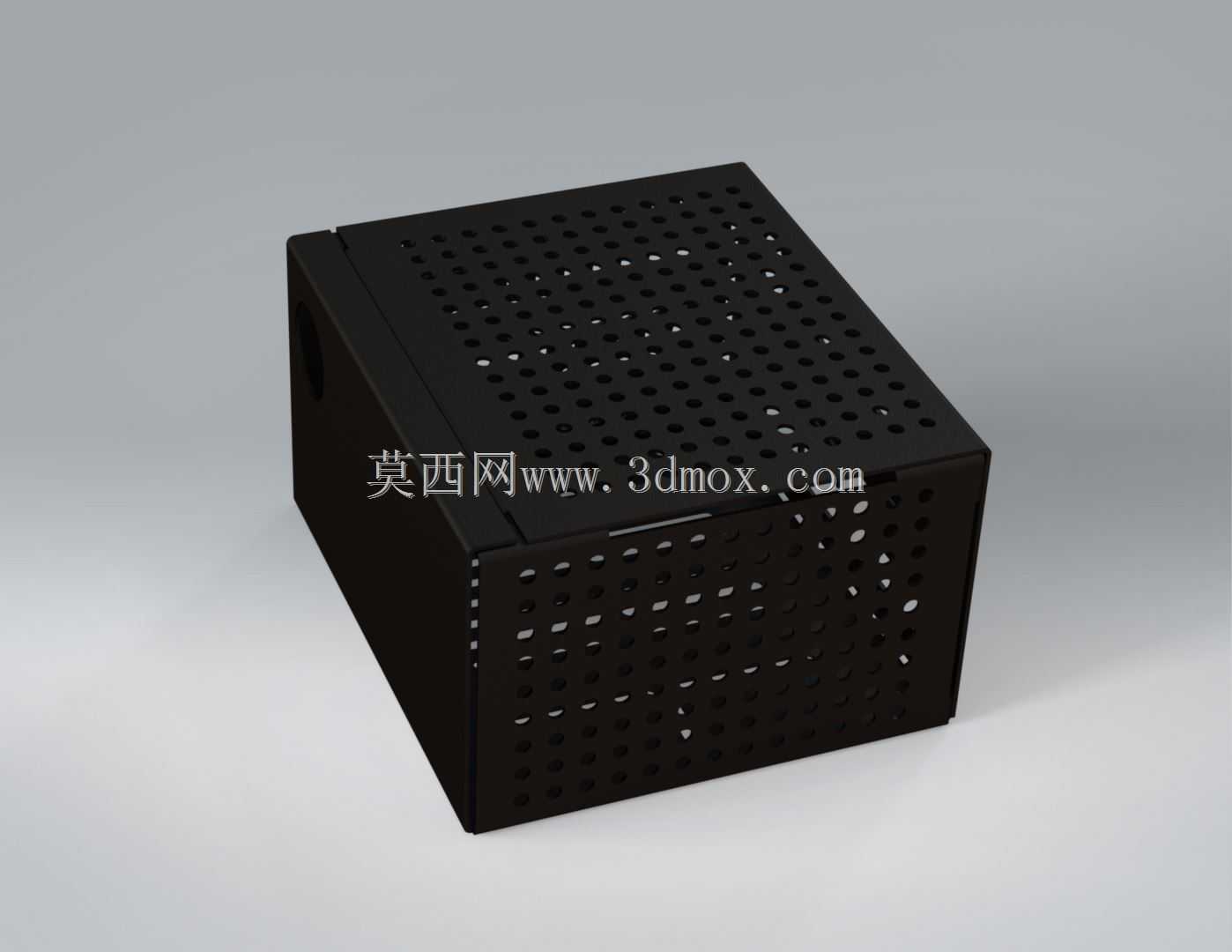

　　设计这类钣金件时，首先要明确内部元器件的堆叠高度，通常内部净空高度要比最高元器件高出5-8mm，一方面预留布线空间，另一方面避免元器件与顶盖直接接触导致的散热不畅或者装配干涉。壳体采用分体扣合式结构，底座与顶盖通过折弯边的卡扣或者侧边螺丝连接，不需要额外的焊接工序，适合钣金厂的批量折弯加工，所有折弯处的内R角统一按照板材厚度的0.5倍设置，避免折弯时出现板材开裂或者回弹超差的问题。表面的密集散热孔采用等距阵列排布，孔径通常设置为3-5mm，孔间距保持在孔径的1.5倍左右，这个参数区间既能保证足够的通风散热面积，又不会因为孔位过密导致壳体整体刚度下降，同时也能避免较大的杂物从孔位掉入壳体内部损坏元器件。

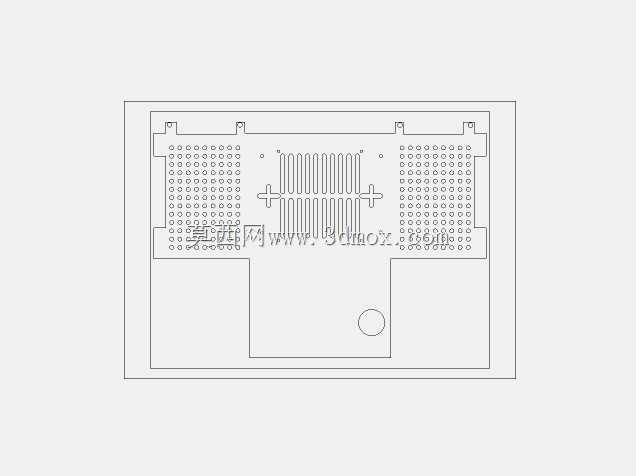

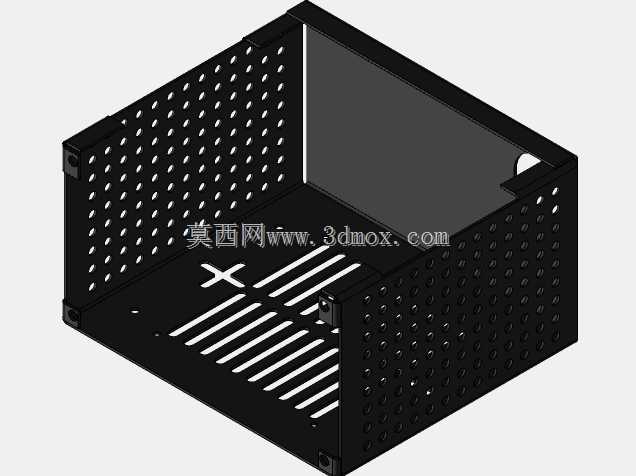

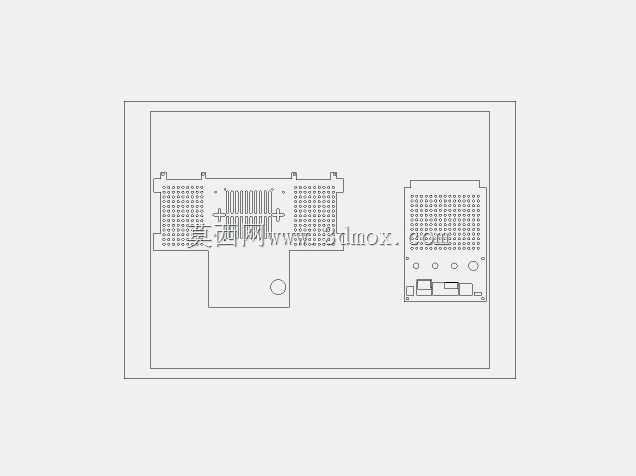

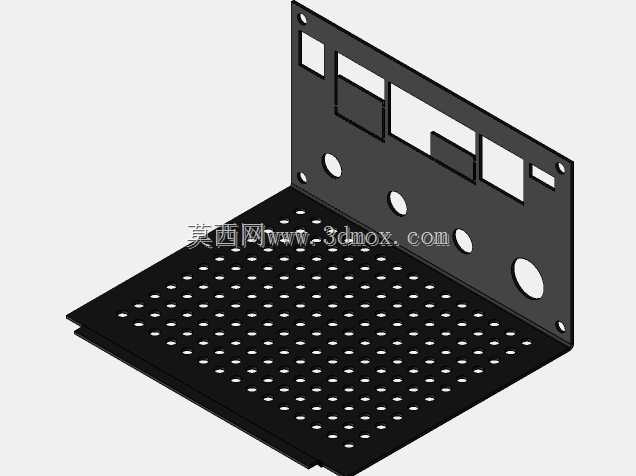

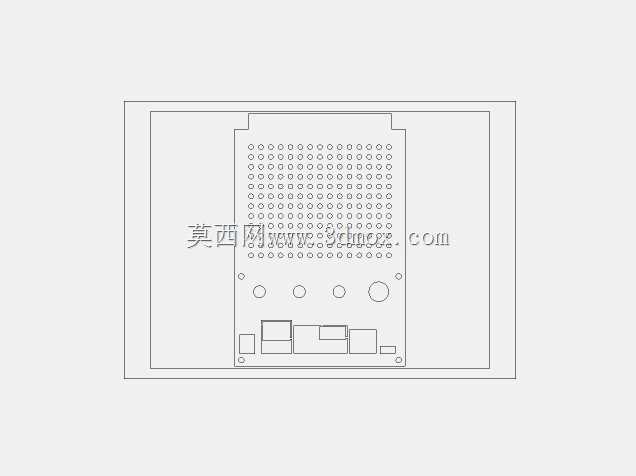

　　从安装边界来看，壳体的侧边预留了穿线孔位，位置对应内部接线端子的安装高度，穿线孔处预留了安装防水接头或者护线套的台阶，避免线材被钣金锐边割破绝缘层。底部预留了四个沉头安装孔，孔位距离侧边的尺寸统一按照标准机柜安装孔距设置，既可以直接用螺丝固定在安装平面上，也可以搭配导轨卡扣安装在标准DIN导轨上，适配不同的安装需求。建模过程中采用钣金模块的特征进行构建，所有折弯扣除值按照常规冷轧钢板的加工参数设置，展开后的板材轮廓没有多余的工艺缺口，适合激光切割一次性下料，不需要额外的铣削工序，能有效降低加工成本。

　　实际选型使用时，这类壳体的板材厚度通常根据整体尺寸选择，边长在200mm以内的壳体选用1.2mm厚度的冷轧钢板即可满足刚度要求，若尺寸超过300mm则需要提升到1.5mm厚度，避免大平面出现鼓胀变形。顶盖与底座的配合间隙控制在0.2mm以内，既保证装配时能顺利扣合，又不会出现配合松动导致的异响问题。表面处理通常采用黑色静电喷塑，一方面提升金属的防锈能力，另一方面哑光黑的表面不会在工业环境中产生反光干扰操作人员视线，喷塑层的厚度控制在60-80μm，保证附着力的同时不会因为涂层过厚影响孔位的装配尺寸。

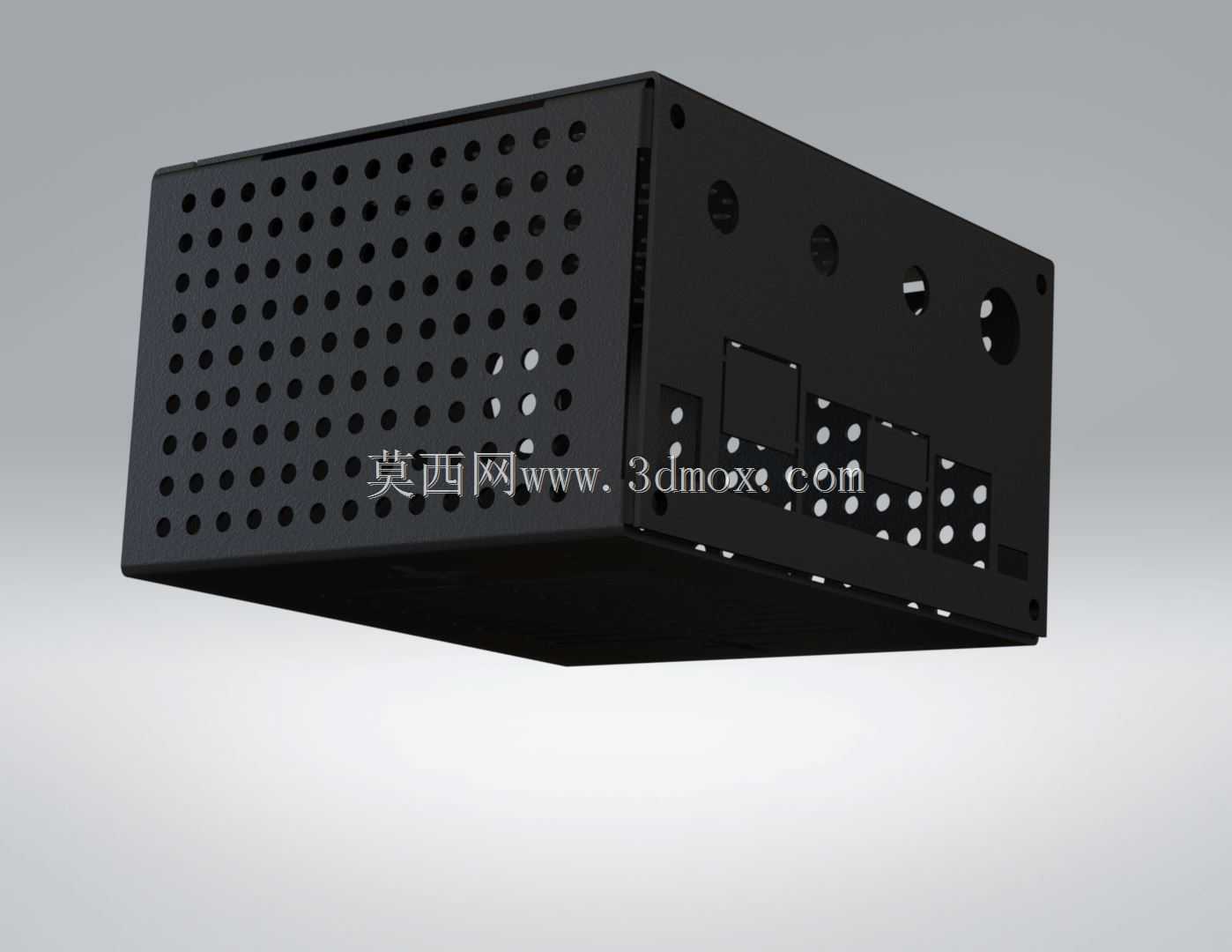

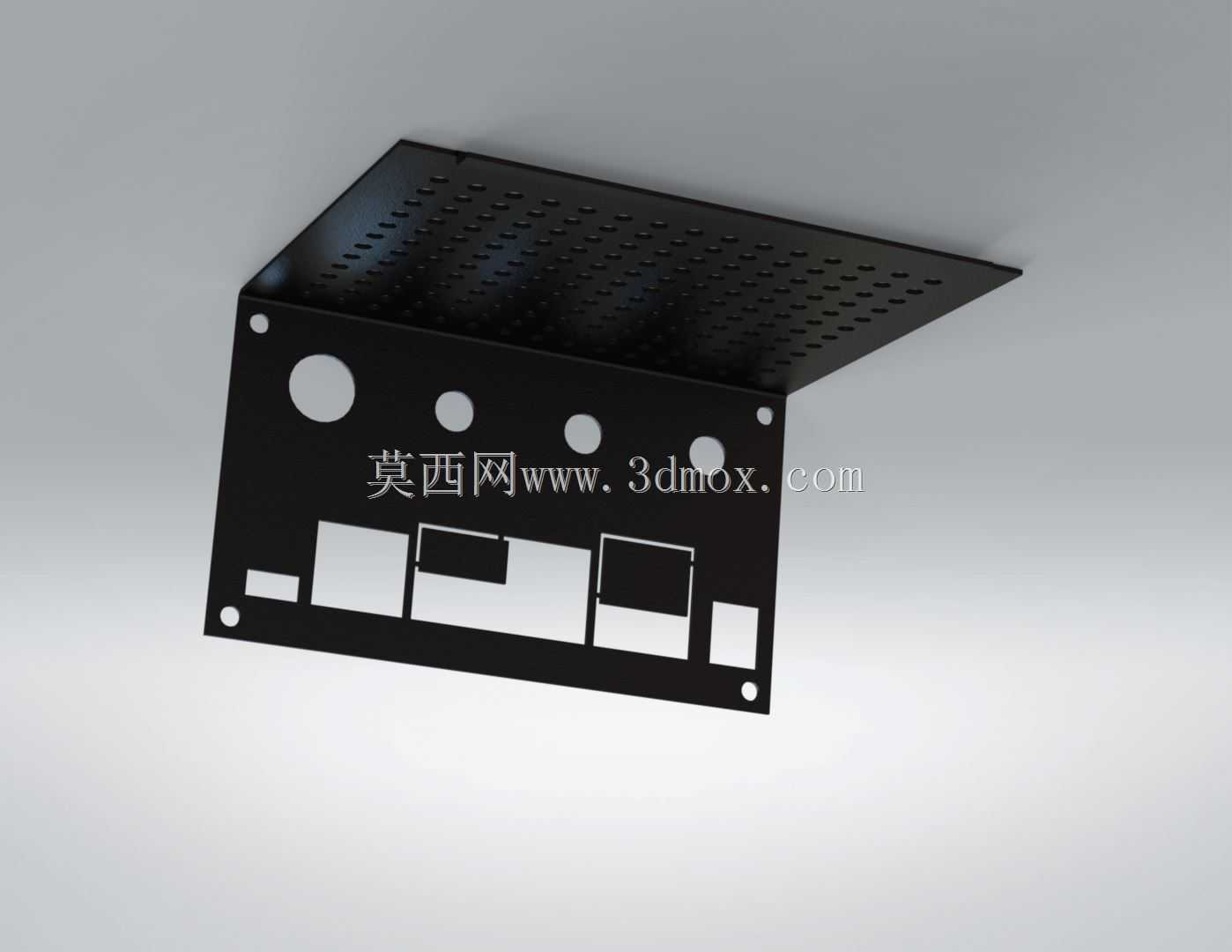

　　在结构细节上，壳体内部的折弯边上预留了铜柱安装孔，用来固定内部的电路板，孔位采用压铆螺母的设计，不需要在外部焊接螺母，保证壳体外表面的平整美观。散热孔的排布避开了内部电路板上元器件的正上方位置，避免灰尘直接掉落在芯片引脚处造成短路风险，同时在壳体的侧边对应电源接口、通讯接口的位置预留了开口，开口尺寸按照常用接插件的标准尺寸设置，不需要后期二次加工就能直接安装常用的DB9、USB、电源端子等接插件。这类钣金壳体的设计核心是在防护、散热、加工成本三者之间找到平衡，不需要过度追求复杂的结构，在满足使用功能的前提下尽可能简化加工工序，是小型工业设备外壳设计的典型思路。
