粉末涂装线专用换热装置结构设计

　　做涂装线配套热交换结构设计快十二年，经手的换热装置少说也有七八十套，这套粉末涂装线用的换热结构，是去年给南方一家汽配喷涂线做配套改型时敲定的方案，当时现场的工况卡得很死，前后改了三版才把换热效率和安装适配性调到符合要求。先讲实际应用场景，粉末涂装工序里，不管是前处理后的工件烘干，还是喷粉后的固化环节，都需要稳定的洁净热风循环，要是换热段出问题，炉温波动超过五摄氏度，粉层固化度就会不均匀，轻则附着力不够掉粉，重则局部过烤发黄，整批工件返工的损失比换热设备本身贵十几倍。这套结构的核心功能，就是把锅炉或者电加热组产生的高温载热介质热量，传递到循环风道内的洁净空气里，全程把载热介质和循环风隔开，避免导热油或者蒸汽泄漏污染粉层，毕竟粉末喷涂的工件表面容不得半点油污杂质。

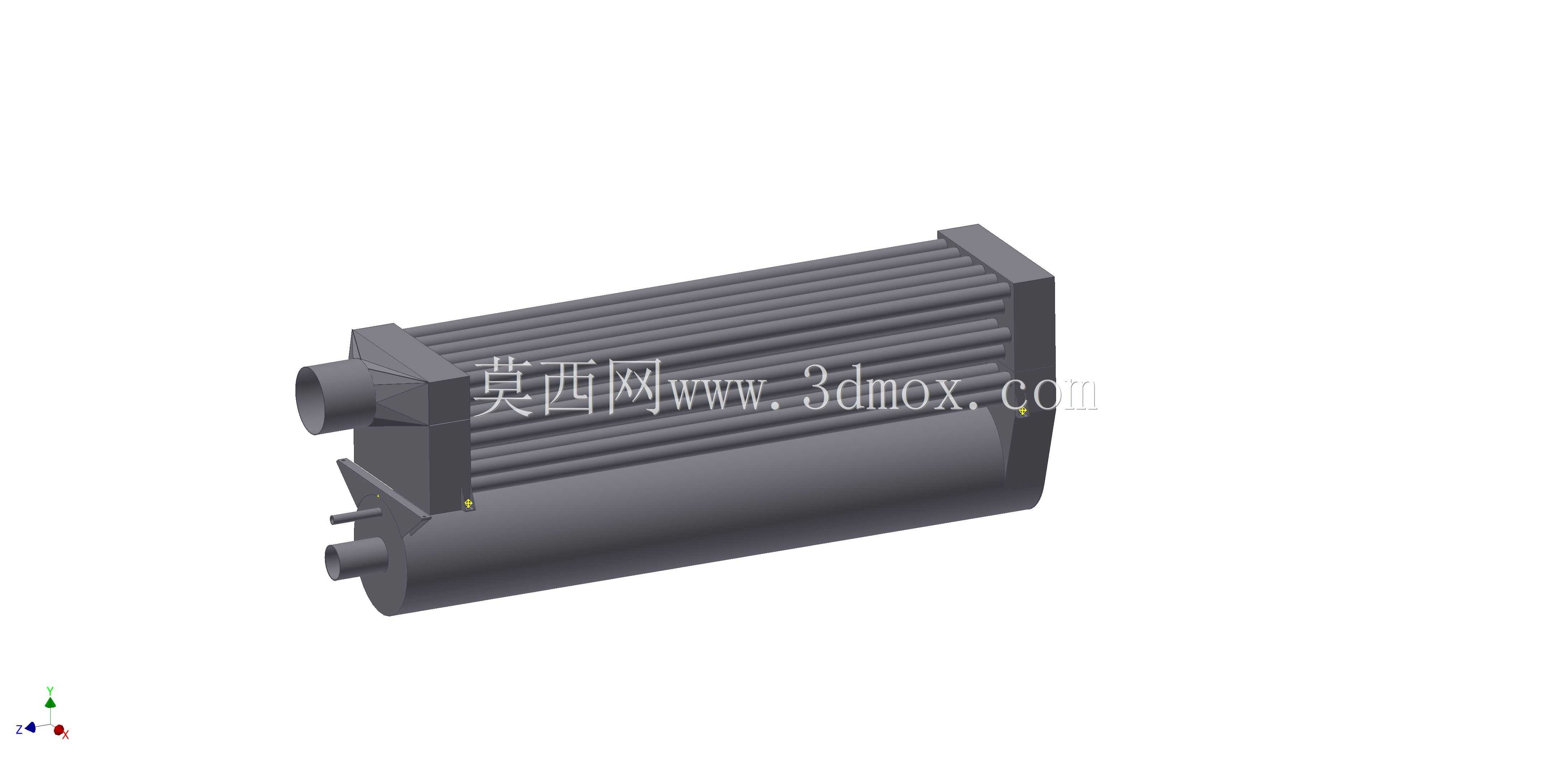

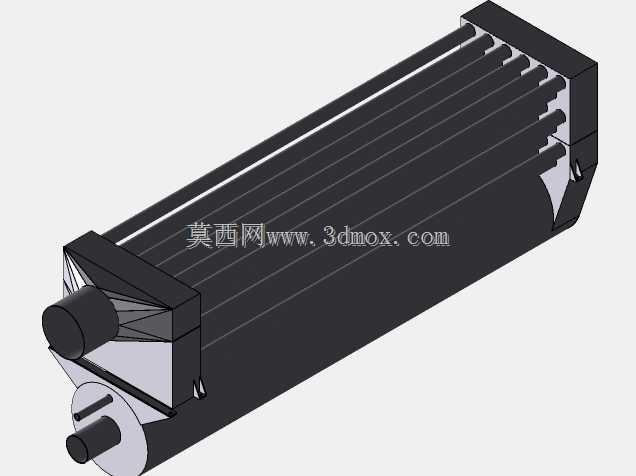

　　从设计思路上拆解，当时现场给的安装空间是固化炉进风段的侧方预留位，宽度方向不能超过八百毫米，高度方向要避开顶部的风管吊架，底部要留够冷凝水（如果用蒸汽做载热介质）的排放接口位置，所以整体做了卧式布局，没有用常规立式换热结构的上下堆叠翅片管的形式，而是把管束做了分层错排：上层是顺排的光管段走高温进液，下层是错排的翅片段做深度换热，这样高温介质先在光管段把风温快速拉到基准值，再通过翅片段把余热充分置换，既避免了入口段翅片长期处于高温状态提前氧化失效，又能把整体换热效率提上来。外形尺寸上，主体筒体直径做的三百二十毫米，管束段总长度六百八十毫米，两端的管板用的是十毫米厚的Q235钢板焊接，进出介质的接口都设在同一侧端盖上，口径是DN50的标准法兰接口，现场接管道的时候不用绕到设备背面，省了不少配管的工作量，安装的时候只需要在风道侧壁开对应尺寸的方孔，把换热芯体推进去，用端盖上的四个安装耳板打膨胀螺栓固定就行，不用做额外的承重支架，适配现场已经做好的风道结构，不用大规模改动原有线体。

　　实际使用的时候要注意几个结构细节：一是管束和管板的连接用的是胀接加密封焊，比单纯胀接的密封可靠性高很多，毕竟涂装线的循环风里会带少量粉末颗粒，要是出现微漏，载热介质渗到风侧会直接污染工件；二是底部做了倾斜的积液槽，不管是蒸汽换热产生的冷凝水，还是长期运行后管程内积存的杂质，都能顺着坡度从底部的排污口排出去，不用拆开设备就能做日常维护；三是翅片用的是整体轧制的铝翅片，不是套片式的，避免长期冷热交替出现翅片松动、接触热阻变大的问题，毕竟涂装线是二十四小时连续运行，设备启停的热胀冷缩频次不低，套片结构用个两三年就容易出现翅片和管壁贴合不严的问题，换热效率掉得很快。另外在风侧的入口位置，特意留了二十毫米的均流段，没有直接把翅片管对着风道入口，避免循环风直吹管束局部造成换热不均，也能减少风阻，降低循环风机的负载，实际测下来，同等换热功率下，这套结构的风阻比常规套片换热器低百分之十二左右，风机的运行电流能降零点几安，长期运行的能耗优势很明显。

　　做这类工业换热结构，最忌讳的就是照搬通用换热器的参数直接套用到专用场景，粉末涂装线的工况和普通采暖或者化工换热的需求差异很大：它对风温的稳定性要求极高，不允许出现局部过热，同时对密封可靠性要求严苛，还要适配现有线体的狭小安装空间，不能为了做设备让用户改整条线的布局。这套结构在建模的时候，把所有安装边界、接口位置、维护操作空间都做了全尺寸校核，比如端盖的螺栓间距留够了扳手操作的空间，排污口的位置离地面预留了一百五十毫米的接水空间，吊耳的位置设在整体重心的正上方，现场吊装的时候不会出现倾斜卡滞的问题。很多刚入行的工程师做这类设计，容易只盯着换热面积算参数，忽略了现场安装、日常维护、长期运行的可靠性这些实际问题，最后做出来的东西参数看着漂亮，到现场装不上，或者用半年就出故障，反而给用户造成更大的损失。
