PCB安装式AA电池接触固定夹结构

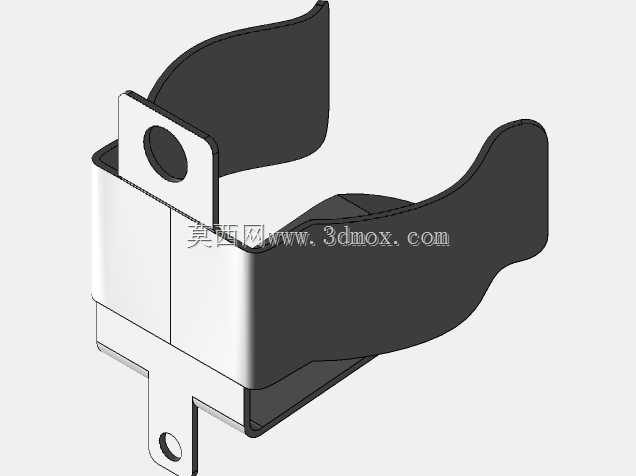

　　在手持检测设备、小型传感终端、低功耗物联网节点这类采用单节AA电池供电的板载供电结构设计中，电池接触固定夹是直接决定供电可靠性的核心五金部件，很多刚接触结构设计的工程师容易忽略这类小零件的细节设计，往往直接套用通用模型后出现接触电阻过大、电池松脱、安装干涉等现场问题，反而拖慢整体项目的落地进度。这款适配PCB安装的AA电池夹，采用冲压成型的弹性金属基材搭配绝缘包覆层的组合结构，主体环抱弧面完全贴合AA电池的圆柱外轮廓，弧面的曲率半径经过反复校核，既保证电池装入后有足够的环抱预紧力，不会因为设备跌落、日常携带的振动出现移位断电，又不会因为抱紧力过大导致电池装入、取出时阻力过大，影响终端用户的换电操作体验。

　　夹体两侧延伸的弹性接触臂采用了渐变厚度的冲压设计，接触端做了圆弧过渡处理，避免长期插拔后刮伤电池负极的镀层，接触臂的弹力行程控制在合理区间，即使电池直径存在国标允许的公差波动，也能保证接触压力稳定在合理范围，不会出现接触压力不足导致的瞬断问题。从安装边界来看，这款电池夹的底部定位插片完全适配标准PCB的通孔焊盘尺寸，插片的宽度、厚度与焊盘孔径的匹配间隙符合波峰焊的工艺要求，不需要额外做治具定位就能完成贴片前的预固定，夹体安装完成后，顶部的固定耳带定位孔，可以根据设备的抗振需求增加螺丝固定点位，在高振动的工业类应用场景中，能避免长期振动导致的焊盘脱落问题。夹体的绝缘包覆层覆盖了除接触点、焊接引脚之外的所有金属区域，

　　避免电池外壳与PCB上其他裸露焊点、金属器件接触造成短路，包覆层的耐温范围匹配常规PCB焊接的回流焊、波峰焊温度曲线，不会因为焊接高温出现变形、脱落的问题。设计这类电池夹的时候，需要重点考量几个容易被忽略的边界：首先是电池装入后的轴向窜动量，要保证电池正极与板载正极弹片的接触压缩量在合理范围，不会因为窜动导致正极接触脱开；其次是夹体与周边PCB器件的安全间距，要考虑金属部分的爬电距离，避免高压区域与夹体之间出现放电风险；另外还要兼顾电池装入的导向结构，夹体的入口端做了外张的导向弧面，用户换电时不需要精准对位就能顺利把电池推入夹持位，降低换电的操作难度。在实际的项目选型中，这类板载电池夹相比独立的电池仓结构，

　　能大幅节省PCB的占用空间，不需要额外设计电池仓的塑料壳体结构，能有效降低小型手持设备的整体厚度，非常适合对空间尺寸要求严苛的可穿戴检测设备、便携式测温终端、无线传感节点这类产品。夹体的弹性金属基材选用的是具备良好弹性与抗疲劳性能的冲压材料，经过长期的插拔测试后，弹力衰减率控制在极低水平，能满足设备全生命周期内的换电使用需求，不会因为多次换电后出现夹持力不足、接触不良的问题。同时夹体的外形做了钝化处理，没有尖锐的边角，在生产装配过程中不会划伤操作人员的手部，也不会刮伤PCB上的其他元器件。
