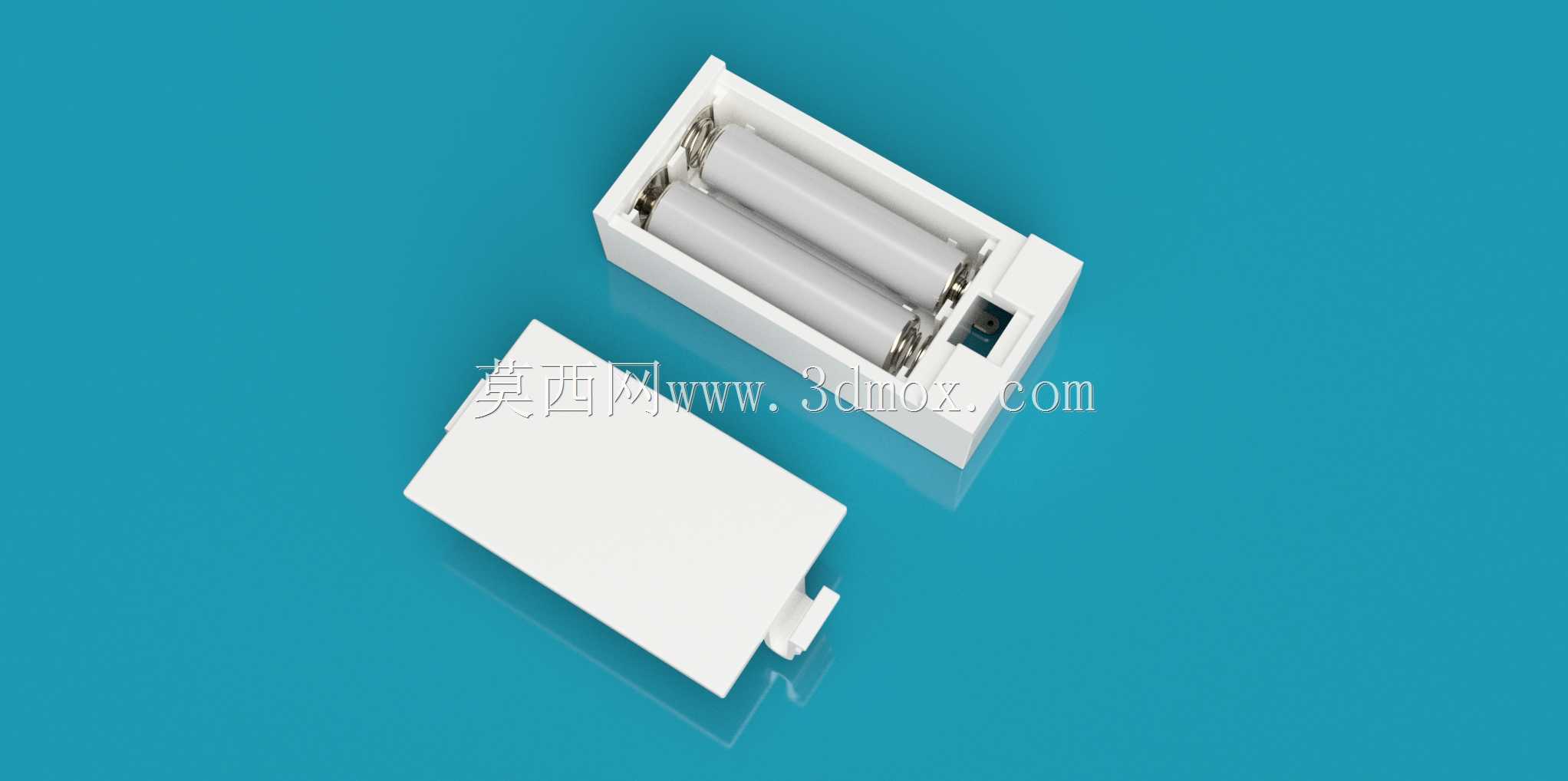

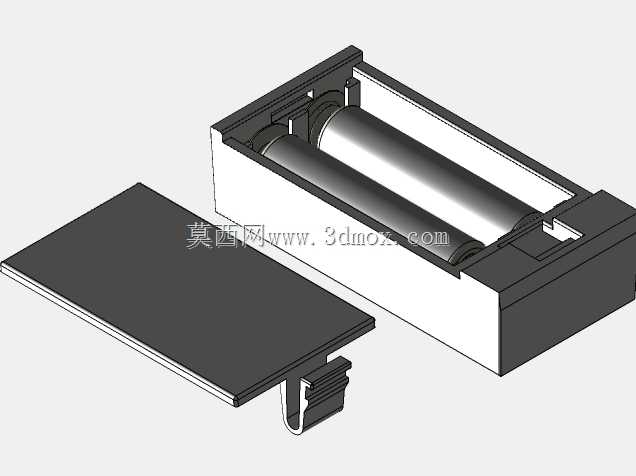

嵌入式双AAA电池仓结构设计

　　在小型手持检测设备、嵌入式传感终端、低功耗物联网采集节点这类产品的结构开发中，供电舱的设计往往是容易被忽略但直接影响整机装配效率与后期维护体验的环节。很多量产项目里，通用市售的电池盒要么安装方式外露，需要额外打螺丝固定，破坏壳体外观完整性；要么尺寸公差控制松散，装入设备后和壳体预留槽位存在旷量，设备跌落时容易出现电池接触不良的问题；还有部分成品电池仓的电极弹片弹力设计不合理，AAA电池装入后接触电阻波动大，低温环境下容易出现供电中断的故障。这款嵌入式双AAA电池仓的设计，就是针对这类嵌入式安装场景的痛点做的定向优化。从安装边界来看，整个仓体采用直插式嵌入结构，外侧做了0.2mm的安装导向倒角，

　　对应设备壳体上的预留安装槽可以做到零辅助紧固件固定，仓体侧面设计有两个对称的弹性卡扣，卡入槽位后卡扣自动卡入壳体预设的卡位，装配时只需要将仓体对准槽位按压到位即可完成固定，不需要额外打胶或者锁螺丝，单工位装配耗时可以控制在2秒以内，大幅提升产线装配效率。仓体内部的尺寸设计严格匹配两节七号电池的外形公差，单节电池的容纳腔直径做了10.2mm的设计，比AAA电池标准外径大0.4mm，既可以保证电池顺利装入，不会出现卡滞，又能限制电池在仓内的径向窜动，即使设备从1.2米高度自由跌落，电池也不会在仓内移位导致电极脱开。电极部分的设计也做了针对性优化，正极接触端采用凸起式镀镍钢片，负极采用0.3mm厚的锰钢弹片，弹片预压行程设计为1.5mm，

　　装入电池后可以提供稳定的1.2N接触压力，既不会因为压力过大导致电池装入取出费力，也不会因为压力不足导致接触不良，弹片表面做了镀镍防锈处理，满足工业级设备-20℃到60℃的工作温度范围要求，不会因为长期使用出现氧化锈蚀导致接触电阻升高的问题。仓盖部分采用滑扣式设计，和仓体的配合间隙控制在0.1mm，滑入后有明显的到位手感，不需要额外的卡扣开关，用户更换电池时只需要顺着滑槽方向推开仓盖即可操作，仓盖内侧设计有两个压紧筋条，盖合后刚好压在两节电池的侧面，进一步限制电池的轴向窜动，即使设备处于剧烈振动的工况下，电池也不会出现松脱。整个仓体的壁厚设计为1.2mm，采用ABS材质注塑成型的话可以满足足够的结构强度，

　　安装后仓体的外表面和设备壳体外表面可以做到齐平，不会有突出或者凹陷，保证设备外观的整体性。在实际选型使用时，结构工程师只需要在壳体上对应位置开出匹配尺寸的安装槽，预留好电极引线的出线缺口即可，不需要额外做电池仓的内部结构设计，可以大幅缩短小型电子设备的结构开发周期，避免因为电池仓设计不合理导致的后期改模风险。另外这款电池仓的出线端设计在仓体的尾部，也就是嵌入设备内部的一侧，引线可以直接顺着设备内部的走线槽连接到主板供电端，不会有导线外露的问题，仓体尾部还设计有两个定位柱，安装时可以先通过定位柱和壳体上的定位孔配合定位，再按压卡扣固定，进一步降低装配时的对位难度，即使是没有经验的产线工人也能快速完成装配，不会出现装歪、装反的问题。从实际应用反馈来看，这种嵌入式电池仓在便携式测温仪、小型蓝牙数据采集器、嵌入式门禁感应终端这类产品上的适配性非常好，既解决了外露式电池盒影响外观的问题，又提升了供电结构的可靠性，减少了后期售后因为电池接触不良导致的故障返修率。
