手持拉线式扑翼蝴蝶仿生玩具结构

　　这款扑翼蝴蝶玩具的结构设计，核心围绕拉线驱动的扑翼动作实现展开，整体结构适配手持把玩的实际使用场景，没有冗余的复杂构件，所有运动部件的配合间隙都经过反复校核，保证动作流畅无卡滞。从实际使用场景来看，这类结构常应用在儿童手持趣味玩具、科教演示教具领域，既可以作为低龄儿童的把玩物件，也能在中小学机械科普课堂上作为仿生传动的演示载体，直观展示往复直线运动转化为扇翼摆动的机械原理，不需要额外的电源驱动，纯机械结构的可靠性更高，也避免了电子元件带来的安全隐患。

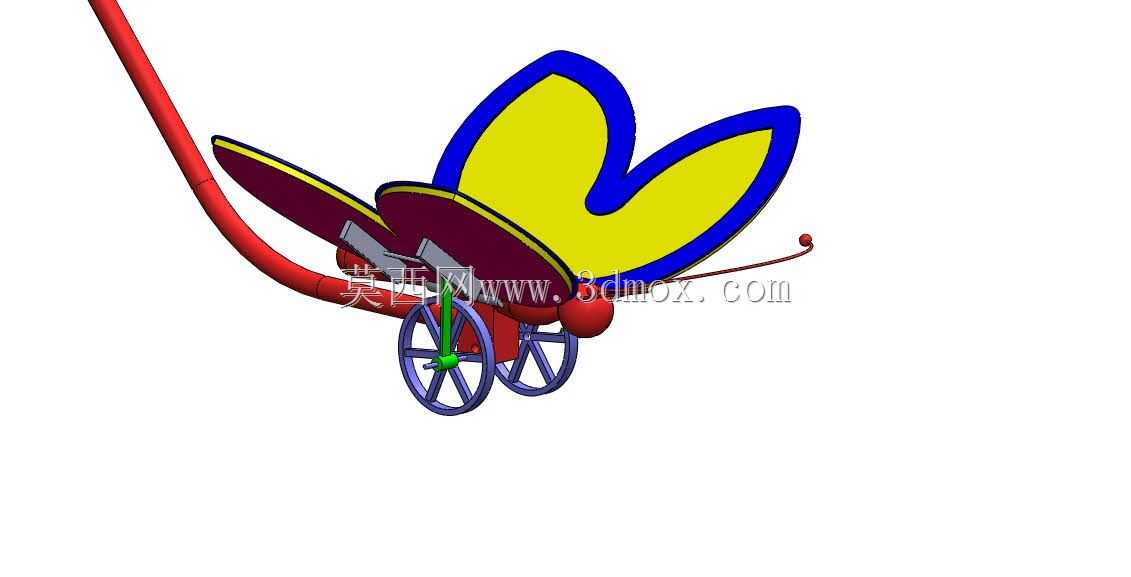

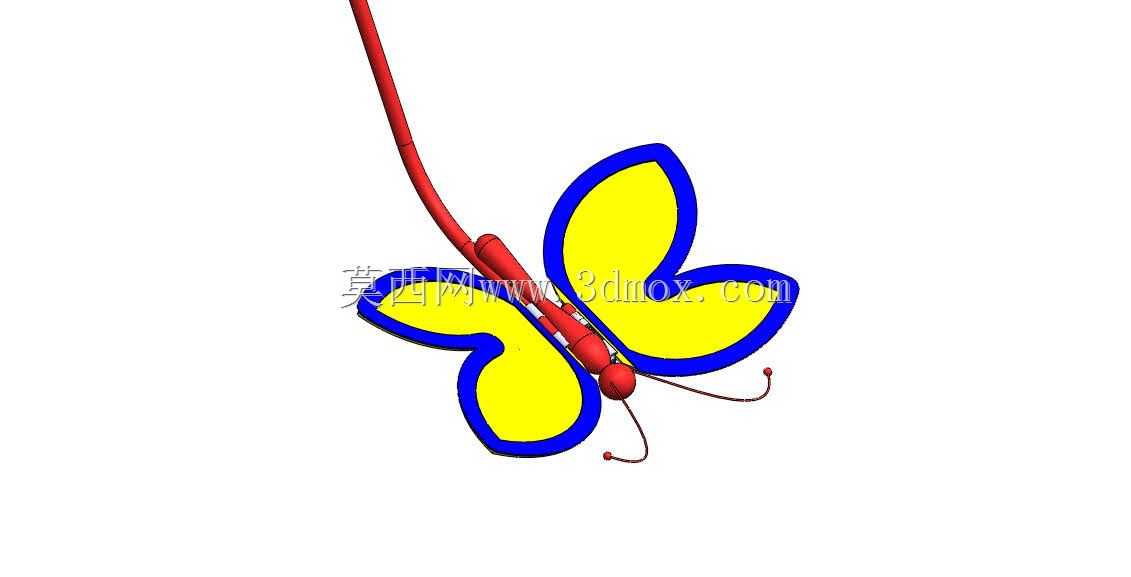

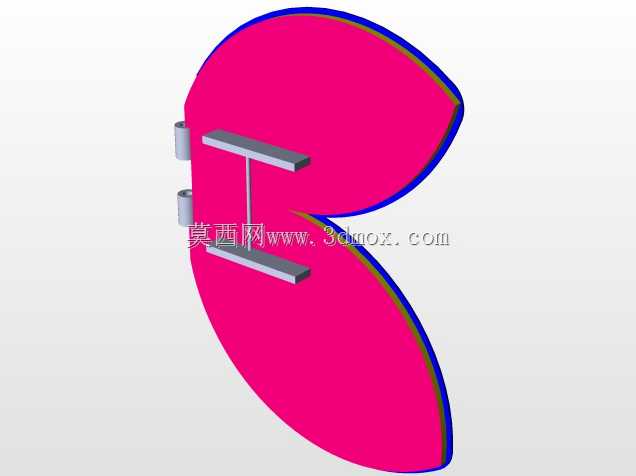

　　设计思路上，整体采用对称式布局，蝴蝶躯体作为核心承载构件，前端预留触角安装位，两侧对称布置翅膀铰接座，尾部延伸出拉线导向结构，手持的杆体内部走拉线，拉线一端连接翅膀的驱动曲柄，另一端延伸至杆体末端的握持操作位，使用者只需要反复抽拉拉线，就能通过曲柄滑块结构的转化，带动两侧翅膀同步完成上下扑动的动作，模拟真实蝴蝶飞行时的翅膀运动姿态。翅膀部分采用轮廓仿形设计，边缘做圆弧过渡处理，没有尖锐棱角，完全适配玩具类产品的安全要求，翅膀与躯体的铰接轴采用小直径销轴配合，转动阻尼控制在极低范围，只需要很小的拉线拉力就能带动翅膀扇动，操作力度适配低龄儿童的手部力量范围。

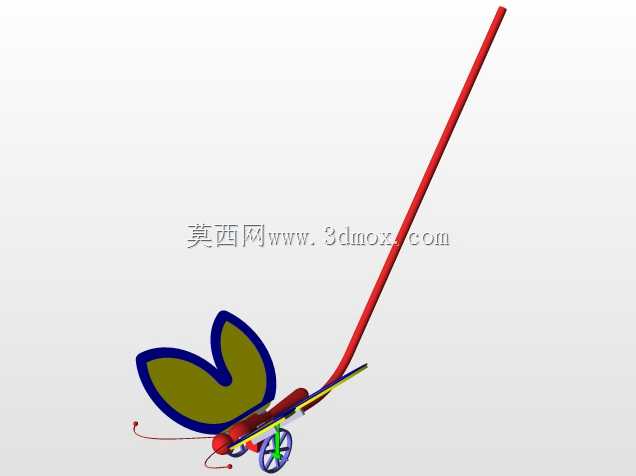

　　外形尺寸方面，整体展开后翅膀的最大宽度控制在120mm左右，躯体长度约80mm，搭配的手持杆长度约150mm，整体握持重心落在杆体中部，单手握持时不会出现头重脚轻的问题，安装边界上，所有铰接位置都做了限位结构，翅膀扇动的最大角度被限制在上下各45度范围内，避免翅膀过度翻转导致结构卡死，拉线的导向槽全程做圆角处理，减少拉线往复运动时的磨损，提升整体结构的使用寿命。躯体部分的结构做了等壁厚设计，壁厚控制在1.5mm，既保证了结构强度，不会因为日常摔碰出现断裂，也尽可能控制了整体重量，把玩时不会有坠手感。

　　传动结构的设计上，没有采用复杂的齿轮组，而是直接通过拉线拉动铰接在躯体上的驱动摆杆，摆杆两端分别连接左右两侧翅膀的联动臂，拉线拉动时摆杆转动，同步带动两侧翅膀向下扑动，拉线复位时依靠翅膀根部的弹性扭件带动翅膀回位，同时将拉线拉回初始位置，整个传动链路的零件数量极少，装配工序简单，量产时的装配效率很高，也降低了生产过程中的品控难度。触角部分采用柔性细杆搭配末端小球的结构，既还原了蝴蝶的外形特征，也避免了硬质细杆带来的戳伤风险，所有外露的构件边缘都做了R0.5以上的圆角处理，完全符合玩具产品的安全设计规范。

　　在实际把玩的动作逻辑上，拉线的行程控制在20mm，对应翅膀完成一次完整的上下扑动动作，抽拉的频率可以直接控制翅膀扑动的快慢，快速抽拉时翅膀扑动频率高，模拟蝴蝶快速振翅的状态，慢速抽拉时翅膀动作平缓，能够清晰展示整个传动过程的动作逻辑，作为科教演示使用时，不需要拆解结构就能直观看到运动转化的全过程，帮助学习者理解简单机械传动的实际应用。整体结构没有需要额外维护的部件，所有运动副都是自润滑的塑料件配合，长期使用也不会出现卡顿问题，对使用环境没有特殊要求，日常室内外把玩都能稳定工作。
