可调弹簧功能测试组件结构设计

　　在机械结构的弹性元件验证环节，很多设计人员都会遇到弹簧参数匹配调试效率低的问题，尤其是需要反复验证弹簧预压量、刚度匹配性的场景，传统的零散零件试装方式，往往需要反复拆装端板、调整限位件，不仅耗费大量装配时间，还容易因为零件定位偏差导致测试数据出现误差，这个可调弹簧测试组件就是针对这类实际工程痛点设计的验证工装。

　　从实际应用场景来看，这类组件既可以用于三维设计环境中的弹簧运动仿真验证，也可以加工成实体工装用于实验室阶段的弹簧性能快速校验，覆盖了从前期设计仿真到实物样件验证的全流程需求。在做弹性压紧机构、缓冲减震结构、复位触发装置的设计时，设计人员不需要单独搭建整套测试装配体，直接调用这个组件就可以快速完成弹簧工作行程、压缩量与弹力匹配关系的验证，大幅减少重复建模的工作量。

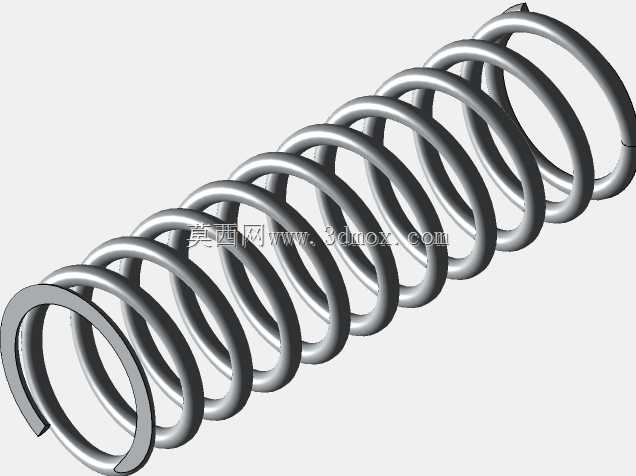

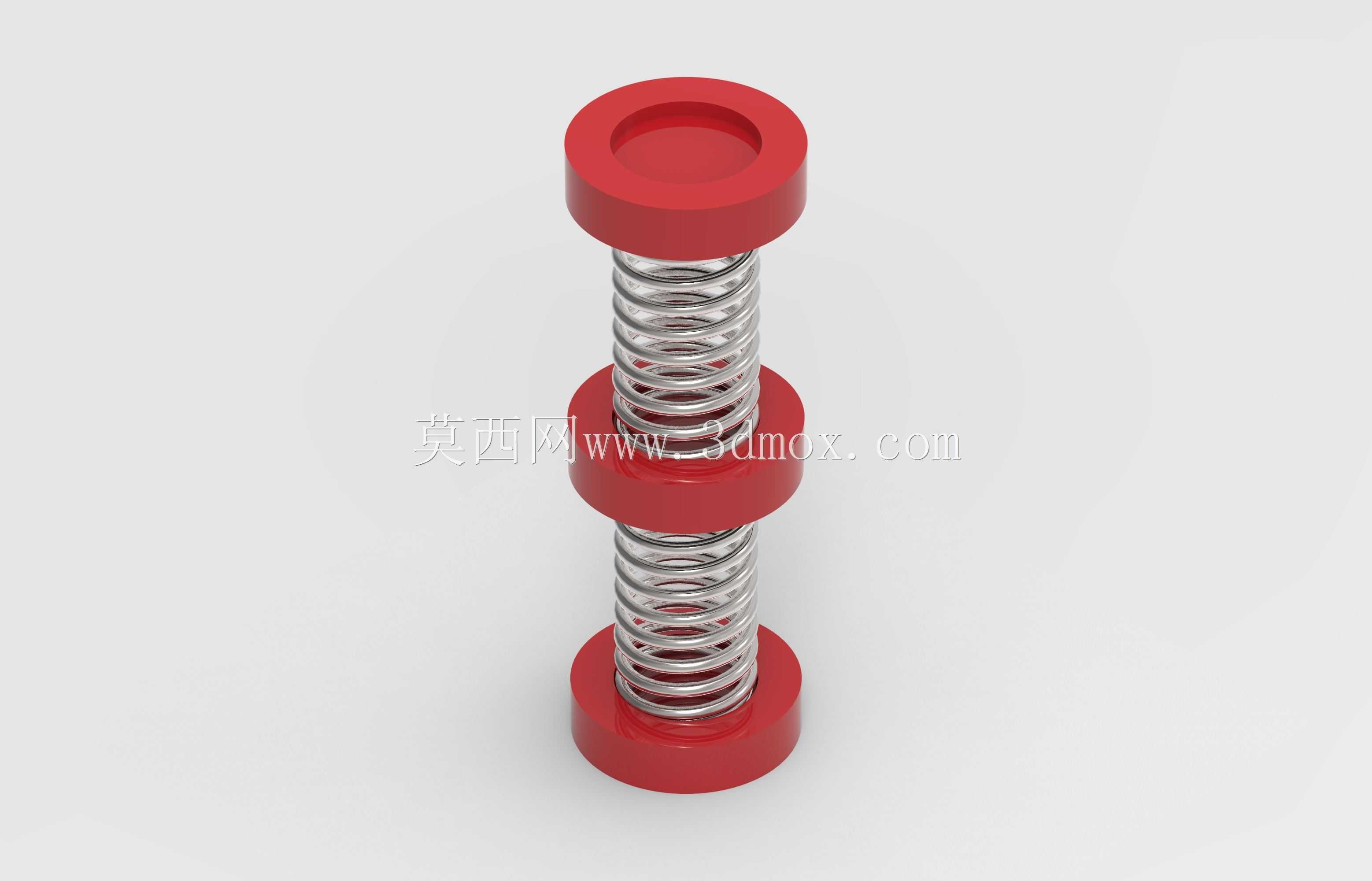

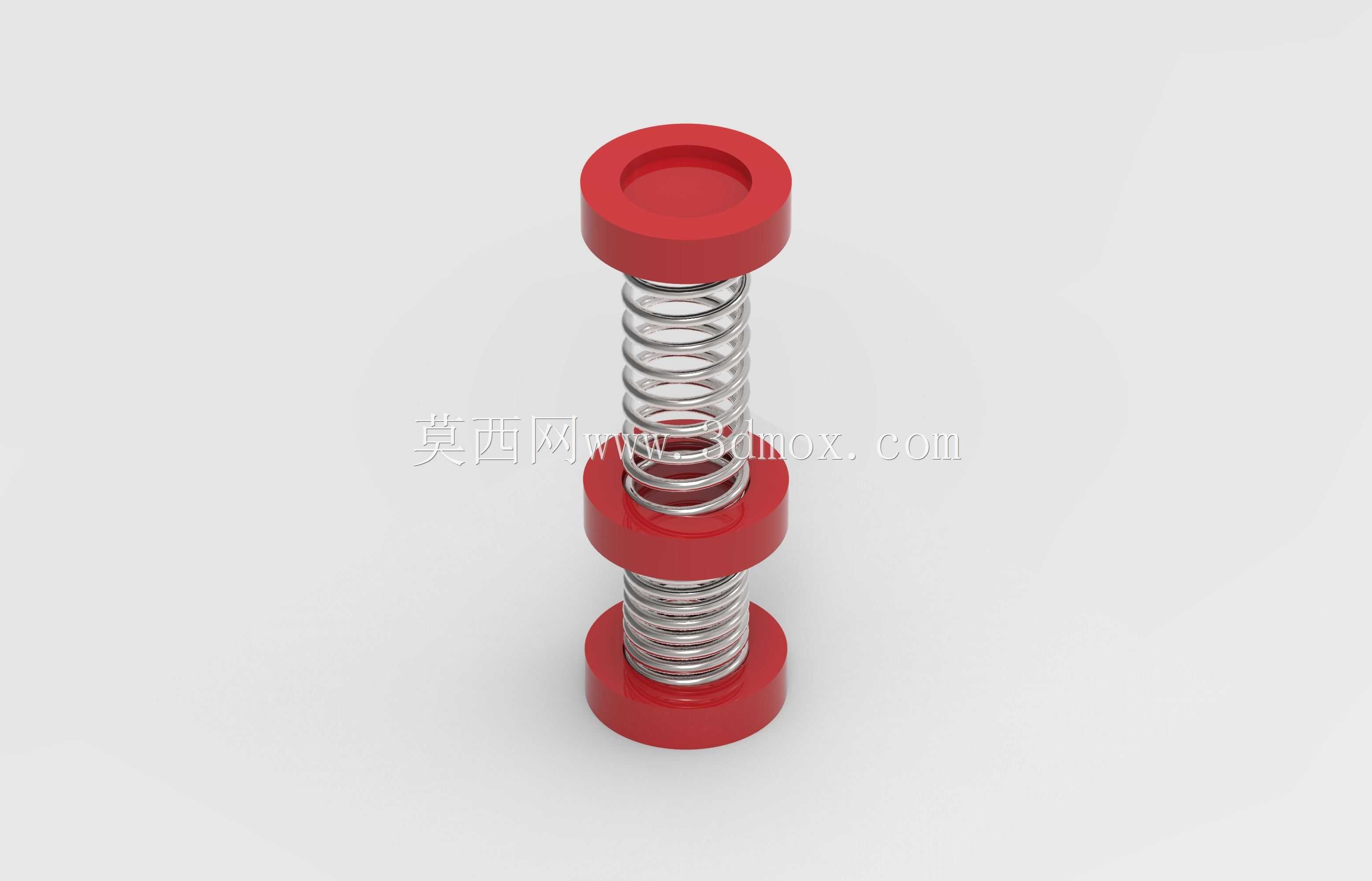

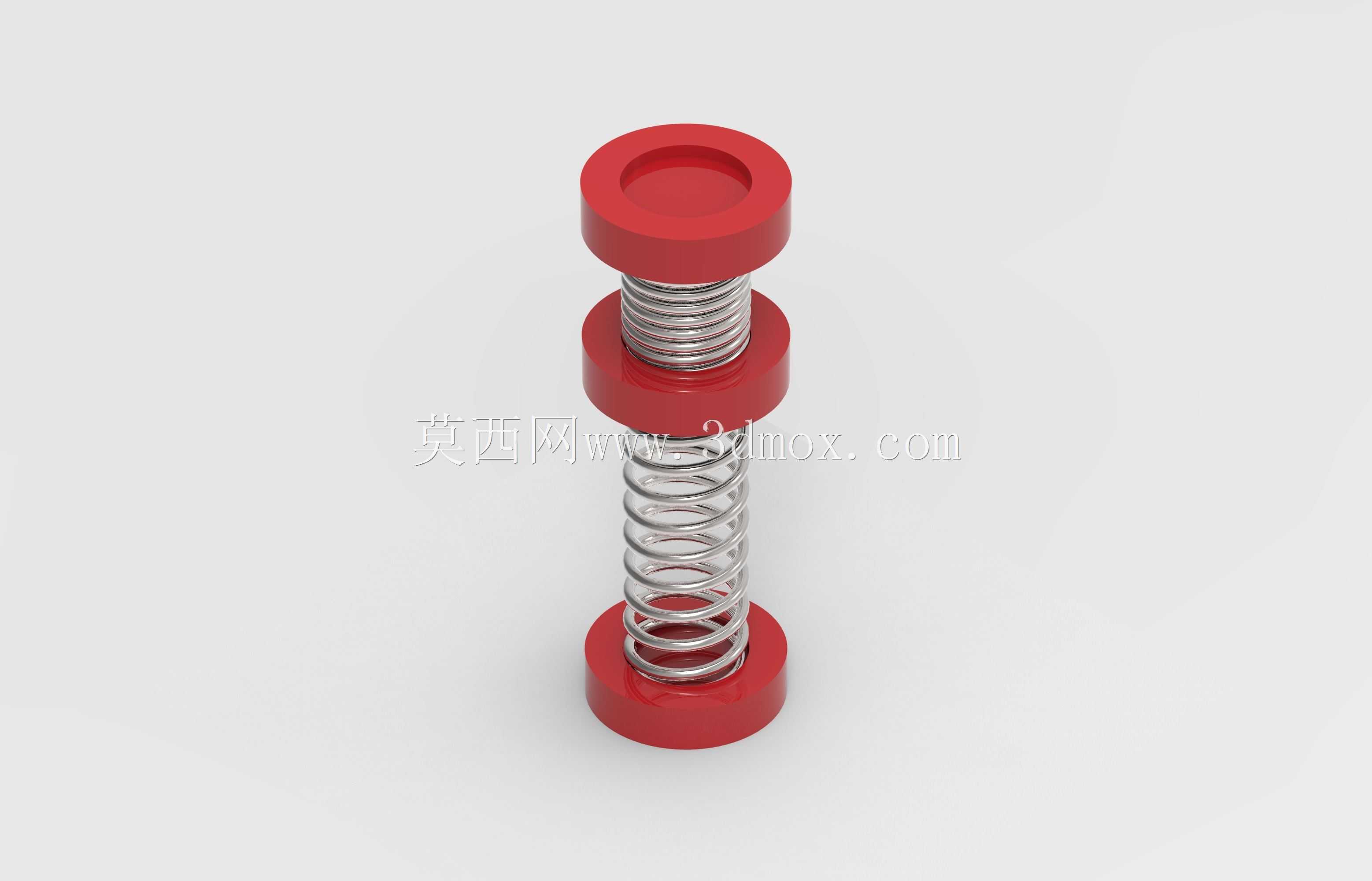

　　组件的功能逻辑非常清晰，整体采用三层板式结构搭配双段弹簧的布局，上下两端的端板作为固定限位基准，中间的滑动板作为调节触发件，两段弹簧分别布置在中间板与上端板、中间板与下端板之间，当拖动中间板沿轴向移动时，两段弹簧会同步产生压缩或复位形变，能够直观呈现弹簧在不同压缩行程下的位置状态，同时可以实时观察弹簧并圈、压并等极限状态的位置，避免后续实际结构设计中出现弹簧压并失效、行程不足的问题。

　　设计思路上完全围绕快速调试的核心需求展开，没有多余的复杂结构，所有板件都采用同轴导向的设计逻辑，端板与中间板的导向面做了等直径匹配，保证中间板滑动时不会出现偏卡，弹簧的定位采用端板表面的沉台结构，不需要额外的定位销或者导杆就可以固定弹簧的径向位置，既简化了零件数量，也避免了导杆与弹簧内径配合过紧带来的摩擦阻力影响测试精度。这种无额外导杆的设计，也让弹簧的更换调整更加便捷，需要测试不同线径、不同刚度、不同自由长度的弹簧时，只需要直接替换弹簧即可，不需要拆装额外的导向零件。

　　从安装边界与尺寸适配的角度来说，组件的整体轴向尺寸预留了足够的调节余量，端板的直径大于弹簧的最大外径，保证弹簧压缩到极限位置时不会超出板件的支撑范围，中间板的厚度经过合理设置，既保证滑动过程中不会出现倾斜卡滞，也不会占用过多的轴向行程空间。在实际建模或者实物装配时，设计人员可以根据待测试弹簧的参数，等比例缩放端板的直径、沉台的深度以及板件的间距，适配不同规格弹簧的测试需求，不需要重新搭建整体结构框架。

　　在结构细节处理上，端板的边缘做了小圆角过渡，避免锐边在装配或者调试过程中造成划伤，弹簧的两端与板件沉台的接触面做了平面度匹配，保证弹簧受力均匀，不会出现偏载导致的弹簧侧弯问题。中间板的滑动行程设置了软限位逻辑，在仿真环境中可以通过配合约束限制中间板的最大移动距离，避免弹簧被过度压缩超出弹性极限，在实体工装应用中，也可以通过在端板与中间板之间加装限位柱的方式，精准控制弹簧的最大压缩量，匹配不同测试场景的行程要求。

　　这类测试组件的实际价值，在于把零散的弹簧验证流程标准化，不管是做小型家电的按键复位结构、工业设备的缓冲减震结构，还是工装夹具的弹性压紧结构，都可以用这个组件快速完成弹簧参数的前期验证，提前规避弹簧选型不当带来的结构干涉、弹力不足、行程不够等常见设计问题，减少后续实物试模、装配阶段的设计变更次数，从设计源头提升结构开发的效率。
