带安装挂耳的折弯钣金防护支架

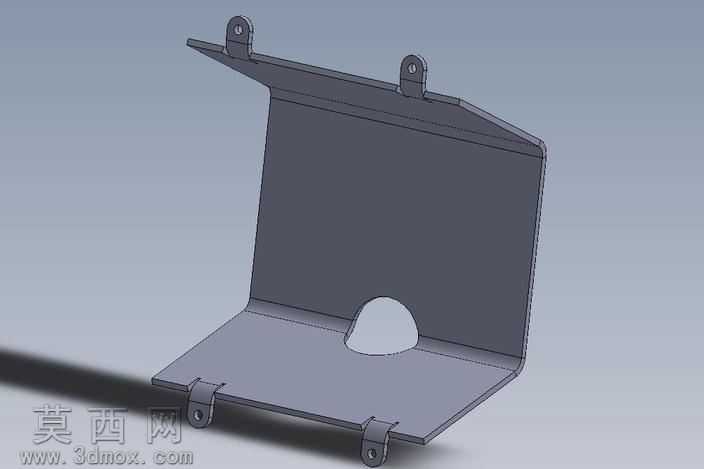

该钣金构件采用三维参数化建模方式完成全流程设计，建模过程严格遵循钣金加工工艺逻辑，首先以基体法兰特征构建主体承载基底，精准设定板材厚度与折弯内R角参数，匹配常规冷轧钢板冲压折弯的加工公差要求，避免后续展开下料出现尺寸偏差。主体结构采用垂直双折弯构型，形成L型的立体承载空间，竖直板面作为主要防护遮挡面，边缘做斜切收边处理，既优化视觉观感也去除锐边避免安装划伤，板面中部开设异形避让孔，孔型轮廓经过平滑过渡处理，可适配对应管线或凸起部件的穿设避让需求，减少装配干涉风险。水平板面作为承载安装面，边缘均匀设置三处带安装孔的折弯挂耳，挂耳与主体板面采用一体折弯成型，无需额外焊接拼接，保障结构整体强度，挂耳上的安装孔位经过同轴度校验，可直接适配标准紧固件完成快速装配。建模过程同步完成钣金展开图的参数联动，所有折弯扣除值根据板材材质与厚度精准设定，输出的展开下料图可直接导入激光切割或数控冲压设备完成坯料加工。渲染阶段采用哑光金属材质模拟真实冷轧钢板的表面质感，添加柔和的环境漫反射光影，清晰呈现折弯棱线的挺括度与板面的平整度，结构设计充分考虑钣金加工的工艺可行性，减少不必要的复杂工序，在保障结构强度与安装稳定性的前提下，尽可能降低加工成本与装配难度，整体构型兼顾防护、承载、安装定位的多重功能，可作为通用设备的内部防护支架或外设安装承载构件使用。
