嵌入式柜门锁具气缸爪锁结构设计

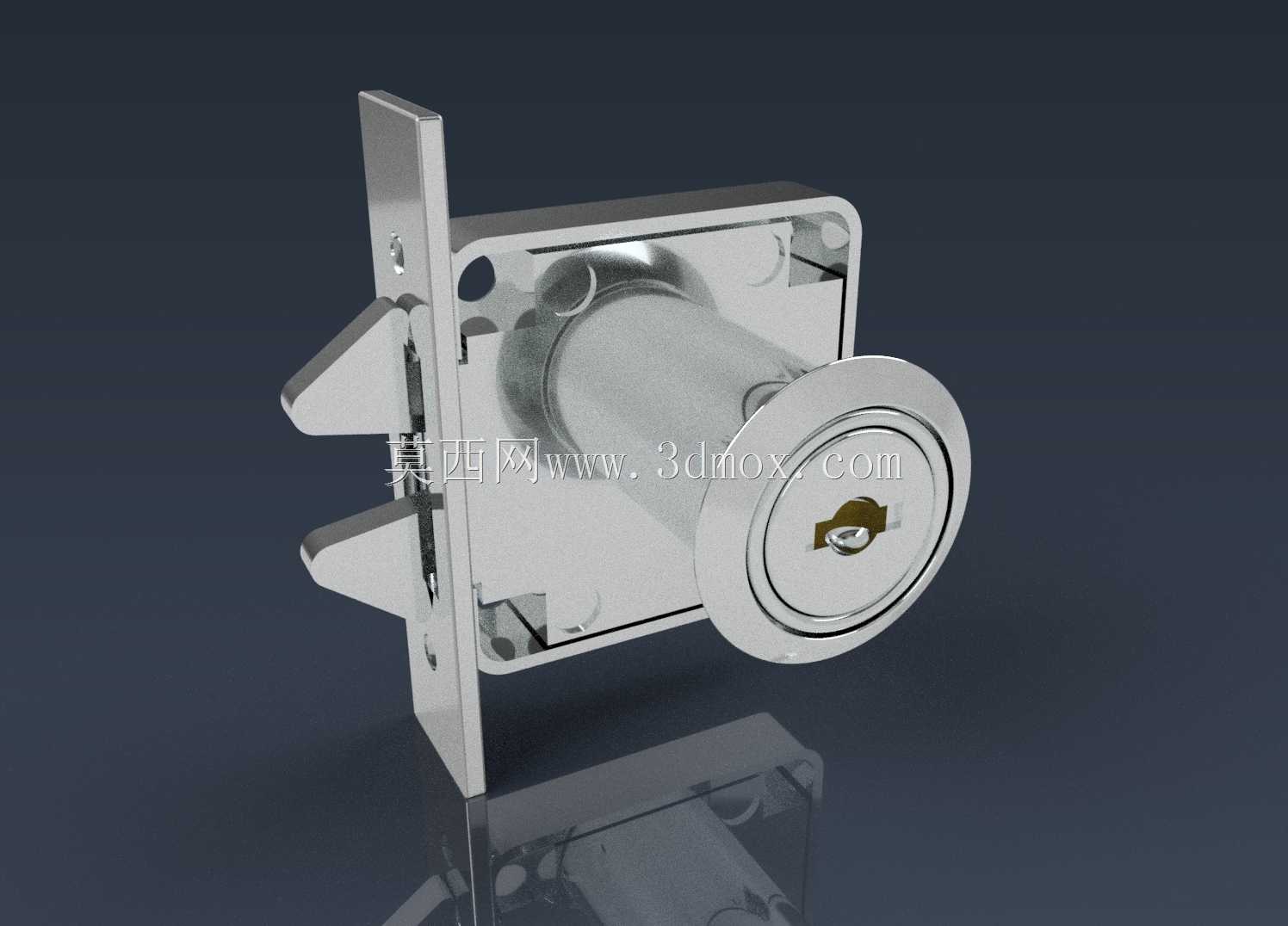

　　这款气缸爪锁的结构设计，最初是针对工业机柜、办公文件柜、设备防护柜门这类需要频繁启闭、同时要求锁止可靠性的场景做的优化，日常在车间的电气控制柜、仓储用的钢制储物柜、实验室的试剂柜上都能见到这类锁具的应用，它不需要额外在柜门表面做复杂的开槽适配，嵌入式的安装结构能最大程度保持柜门表面的平整性，避免突出的锁体磕碰过往人员或者勾挂物料。从实际使用的功能逻辑来看，这款锁通过钥匙驱动内部的锁芯转动，带动锁体内部的传动结构控制两侧的爪状锁舌同步伸缩，锁止状态下两个锁舌会同时卡入门框对应的锁扣位，相比单舌锁具，它的锁止受力点分布在锁体上下两侧，哪怕柜门受到外力冲撞，也不容易出现锁舌变形、柜门意外弹开的问题，

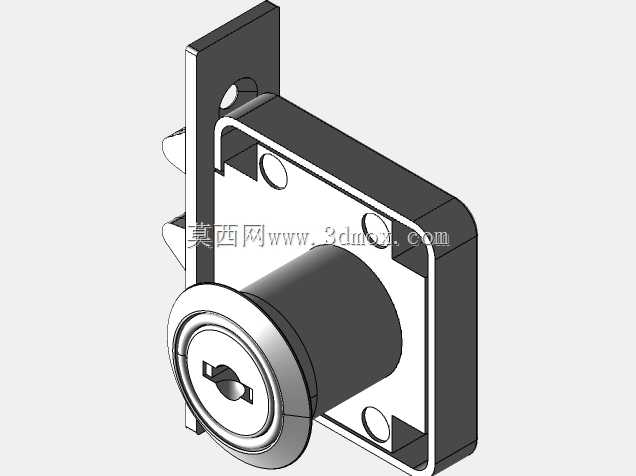

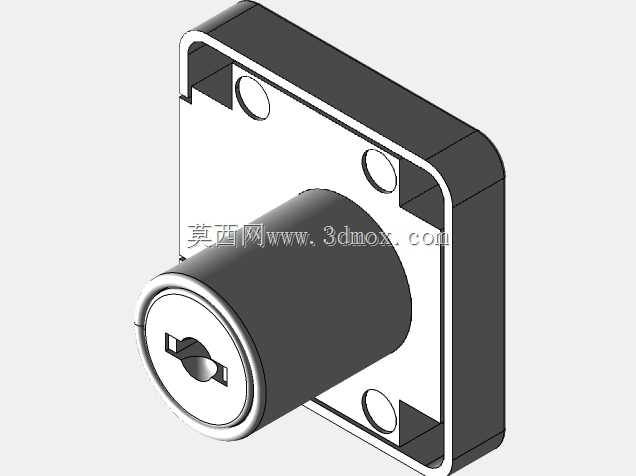

　　对于存放有一定重量物料或者需要限制非授权开启的柜体来说，这种双爪锁止的结构能提供更稳定的锁闭效果。做这款锁的三维结构设计时，首先要考虑的是安装适配性，常规的钢制柜门板材厚度多在0.8mm到1.5mm区间，所以锁体的安装法兰做了带定位凸台的设计，安装时只需要在柜门对应位置开出适配锁体圆柱段的圆孔，再将法兰贴紧柜门内侧，通过法兰上的两个安装孔用螺丝固定即可，不需要额外做复杂的定位工装，现场安装的容错率很高。锁体的圆柱段长度是按照常规柜门的厚度区间做的适配，不会出现锁芯突出柜门过多或者缩进柜门内导致钥匙插拔不便的问题，锁芯头部做了圆弧过渡的导正结构，钥匙插入时哪怕有轻微的角度偏差也能顺利导入锁孔，日常使用不需要刻意对准锁孔，

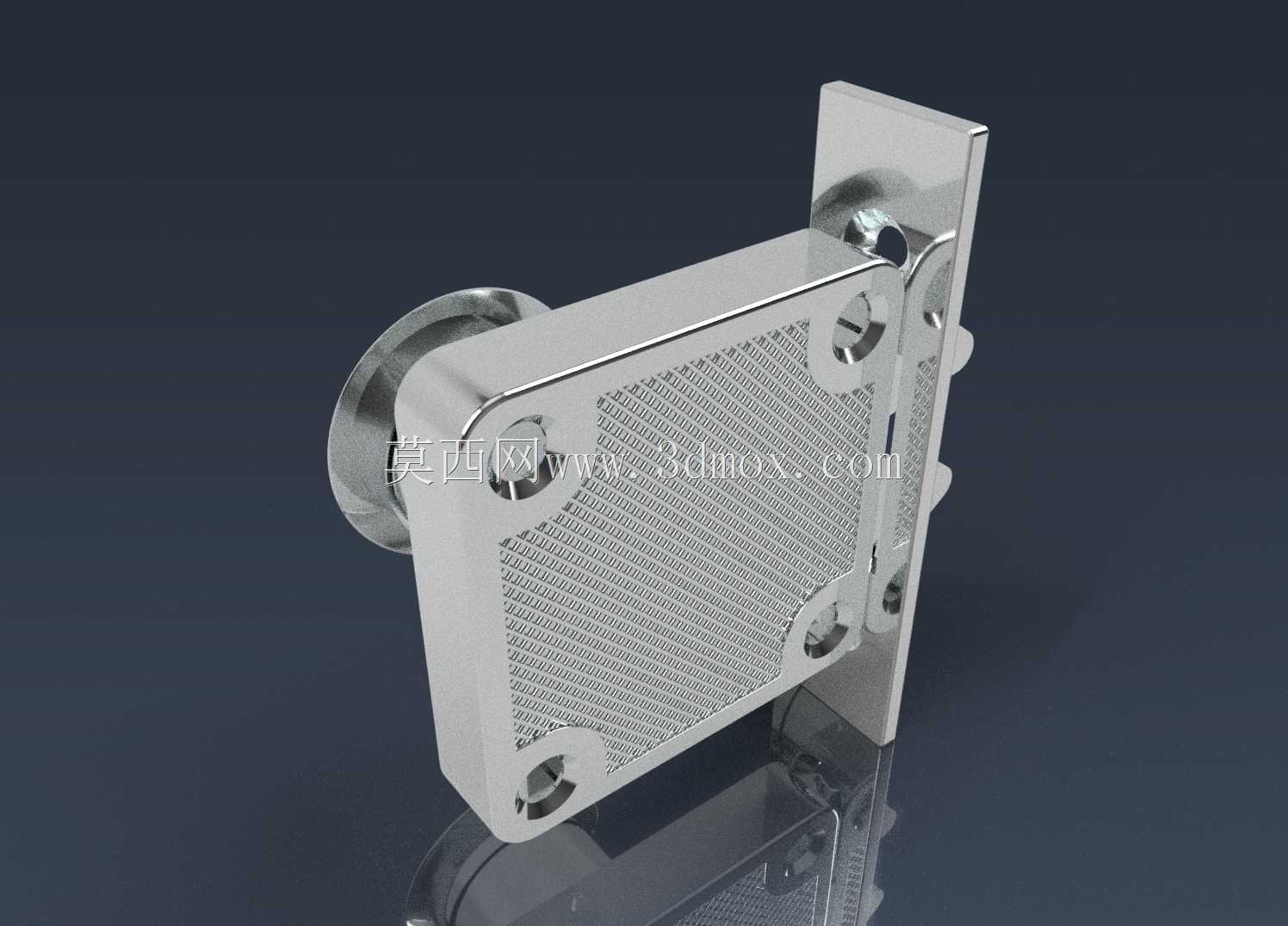

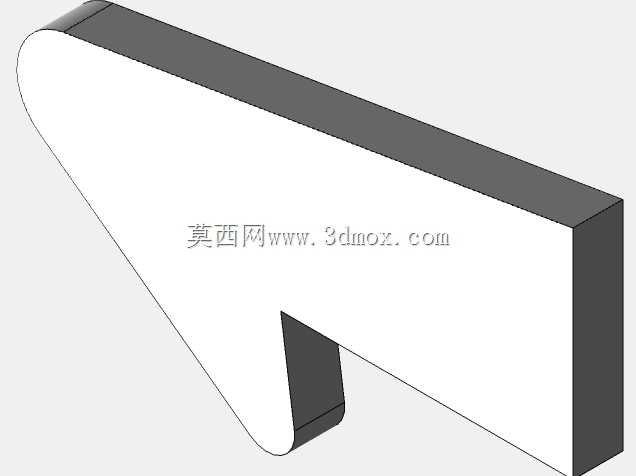

　　能减少操作人员的插拔钥匙的调整时间。在内部结构的设计上，锁芯和爪状锁舌之间的传动做了行程限位，钥匙转动到锁止位置时会有明显的到位触感，不需要操作人员反复确认是否锁到位，转动到解锁位置时两个锁舌会完全缩入锁体内部，不会有突出的部分刮蹭门框，柜门开关过程中不会出现锁舌和门框干涉的问题。锁体的外壳采用了一体冲压成型的结构，接缝处做了折边咬合处理，日常使用中灰尘、飞溅的切削液或者车间内的潮气不容易进入锁体内部，能减少内部传动结构的锈蚀卡滞概率，适合在生产车间这类环境相对复杂的场景下长期使用。锁舌的外形做了斜面导向设计，关门时哪怕锁舌处于伸出状态，接触到门框的锁扣板时也能顺着斜面自动回缩，待柜门完全闭合后锁舌会自动弹出卡入锁扣，

　　不需要操作人员特意先解锁再关门，日常使用的操作流程更简便。从安装边界的尺寸来看，锁体整体的方形安装法兰边长适配常规柜锁的通用安装孔位，替换旧锁时不需要重新在柜门上打孔，能直接适配原有柜体的安装尺寸，降低后期维护更换的成本。锁芯的钥匙插拔力、锁舌的伸缩阻力都按照日常使用的受力习惯做了匹配，转动钥匙的力度不需要过大，哪怕是手部力量较小的操作人员也能轻松完成启闭操作，长期使用也不会因为传动结构的磨损出现锁舌晃动、锁止间隙过大的问题。另外，锁体表面做了镀镍处理，不仅外观质感统一，也能提升表面的防锈能力，在湿度较高的仓储环境或者有少量腐蚀性气体的车间环境下，也能长期保持表面光洁，不会轻易出现锈迹影响外观和使用。
