4.8mm规格抽芯式空心铆钉结构设计

　　在薄板连接、薄壁型材装配的场景里，抽芯空心铆钉是单侧操作就能完成紧固的核心连接件，尤其适合封闭腔体、背面无法触及操作空间的装配工况，像家电外壳拼接、轻型机箱组装、铝合金门窗副框固定、小型机电产品壳体铆接这类场景，都能见到这类紧固件的应用。不同于传统实心铆钉需要双侧施力打铆的操作要求，这类抽芯结构的空心铆钉只需要在单侧用拉铆枪拉动芯杆，就能让钉套端部膨胀变形，形成贴合被连接件背面的铆接凸头，全程不需要在工件背面预留操作空间，对装配空间的适配性远高于传统铆接件。

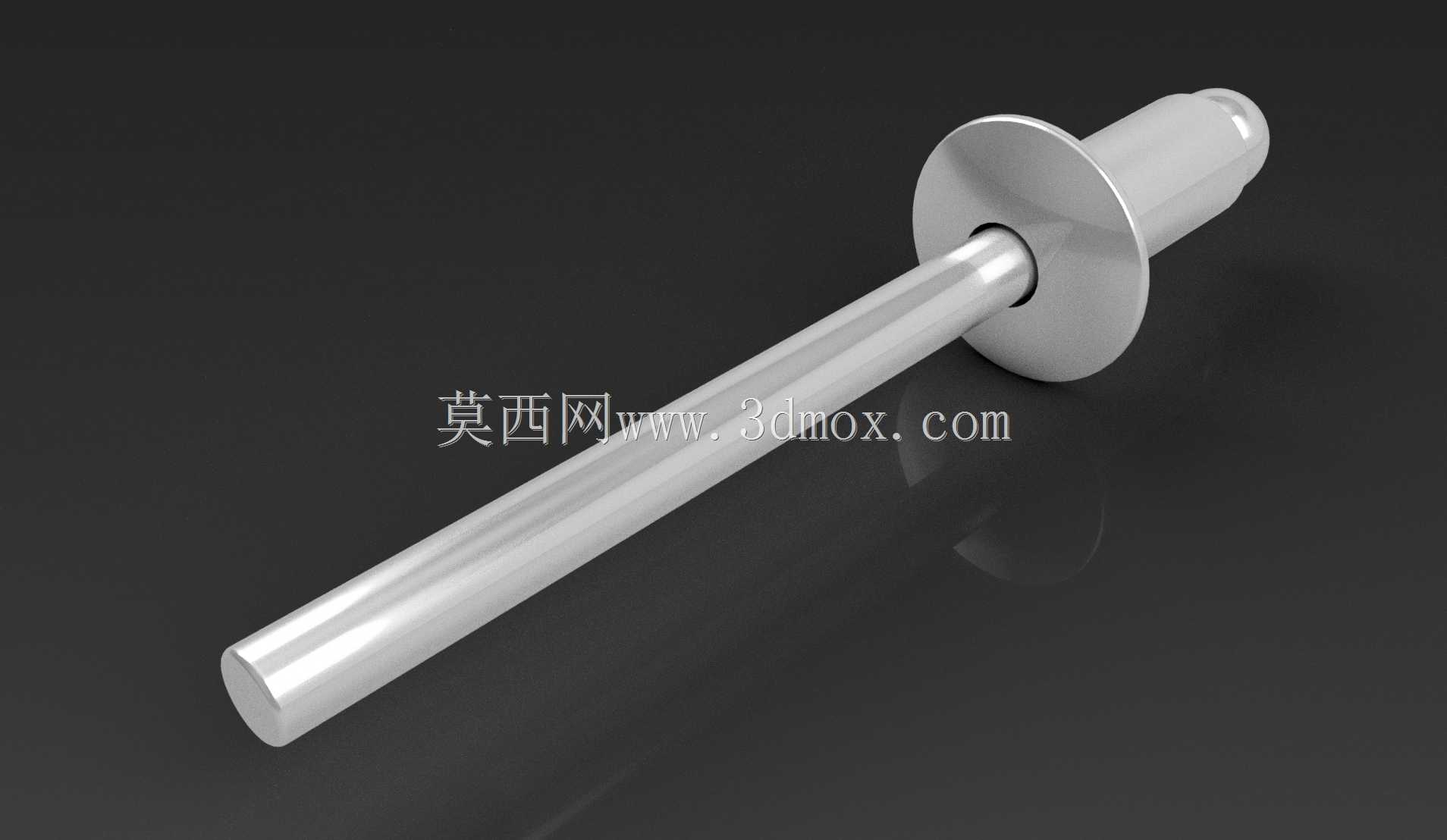

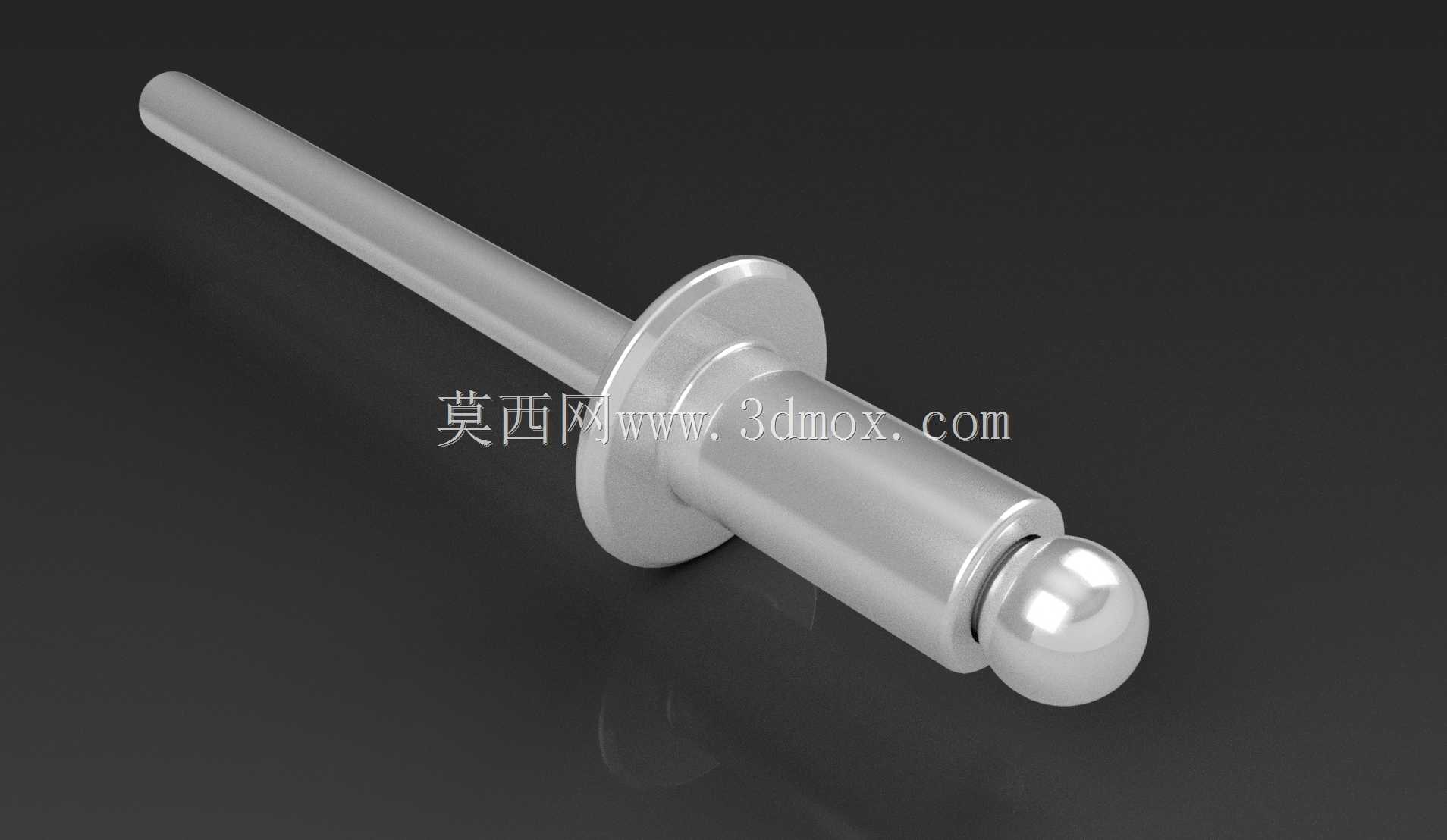

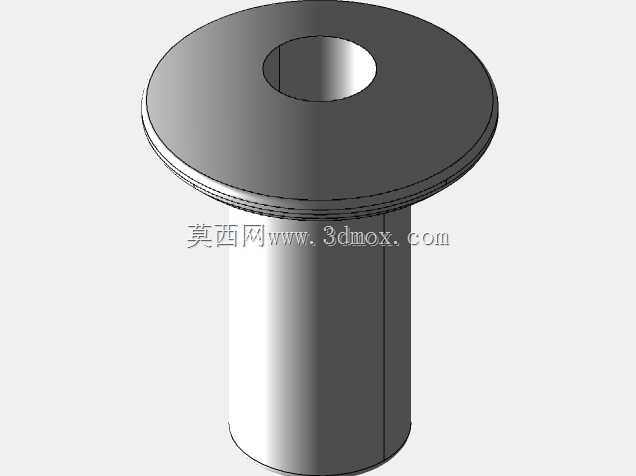

　　这款4.8mm规格的空心铆钉，整体结构分为钉套与芯杆两个核心部分，钉套采用带凸缘的中空杆身设计，凸缘端面平整，安装后会紧密贴合工件外侧表面，分散铆接压紧力，避免薄壁工件被压溃变形；中空的杆身内壁做了均匀的壁厚设计，在拉铆受力时能保证膨胀段变形均匀，不会出现局部开裂、铆接不牢的问题。芯杆端部设计为圆球形拉爆头，拉铆过程中当拉力达到设定阈值时，芯杆会在预设的断颈位置断裂，断口平整，不会在铆接完成后突出钉套端面，避免后续装配出现干涉。

　　从设计逻辑来看，这款铆钉的尺寸参数完全匹配常规4.8mm孔径的铆接安装要求，钉杆直径与安装孔的间隙控制在0.1-0.2mm之间，既保证穿装操作顺畅，又能避免间隙过大导致铆接后工件错位、连接强度不足的问题。凸缘的直径设计为杆身直径的2.2倍左右，足够的承压面积可以适配厚度0.5mm到3mm之间的被连接件，不管是薄钢板、铝合金板还是工程塑料板材，都能在铆接后形成足够的压紧力，不会出现压穿薄板或者铆接松动的情况。钉套的总长度根据常用铆接厚度做了适配，预留的膨胀段长度刚好能在被连接件背面形成均匀的鼓包，鼓包直径略大于钉杆直径，能提供足够的抗拉力，保证连接后工件不会沿轴向松脱。

　　在实际选型应用中，这类空心铆钉的抗剪性能、抗拉性能都经过了结构优化，相比同规格的实心铆钉，它的重量更轻，中空的结构还能在部分需要穿线、走气的特殊场景里作为通道使用，兼顾紧固与穿装的双重功能。建模过程中对铆接变形的关键位置做了细节还原，包括芯杆的断颈槽位置、钉套端部的倒角、凸缘与杆身的过渡圆角，这些细节直接影响实际铆接的成型效果：断颈槽的深度与角度决定了拉铆时的断裂拉力，角度过大容易出现芯杆提前断裂导致铆接不牢，角度过小则会出现芯杆拉不断、无法完成铆接的问题；钉套端部的内倒角能引导芯杆的拉爆头顺利进入钉套内腔，保证膨胀变形从端部开始均匀延伸；凸缘与杆身的过渡圆角则能减少应力集中，避免铆接时凸缘根部出现开裂。

　　安装边界方面，使用这款铆钉时需要注意被连接件的总厚度不能超过铆钉的有效铆接范围，安装孔的同轴度偏差不能超过0.3mm，否则会导致钉杆穿装困难，甚至铆接后出现偏载，影响连接强度。铆接操作时拉铆枪的枪头要贴合铆钉凸缘端面，保证拉铆过程中钉套不会随芯杆转动，拉铆动作要匀速，直到芯杆断裂后再松开拉铆枪，避免出现铆接不饱满、芯杆残端突出的问题。在不同材质的工件连接场景中，比如金属与塑料的连接、不同厚度板材的叠接，这款铆钉的中空结构能吸收少量的装配公差，对工件表面的平面度要求比螺栓连接更低，不需要预先攻丝，装配效率比螺纹连接高40%以上，非常适合大批量流水线的装配作业。

　　从长期使用的可靠性来看，这款铆钉的铆接结构属于不可拆卸的永久连接，抗振动性能优于普通的螺钉连接，在长期受振动的工况下不会出现松动脱落的问题，比如小型电动车的覆盖件连接、户外机箱的板材拼接，都能依靠这种铆接结构保证长期连接稳定性。建模时还原的表面粗糙度细节也符合实际生产要求，钉套外表面做了光滑处理，穿装时不会刮伤安装孔内壁，芯杆表面的粗糙度控制在合理范围，既能保证拉铆时滑动顺畅，又不会因为表面过于光滑导致拉铆时芯杆打滑，无法带动钉套膨胀变形。
