锁具加工用百叶窗式冲压成型手模结构

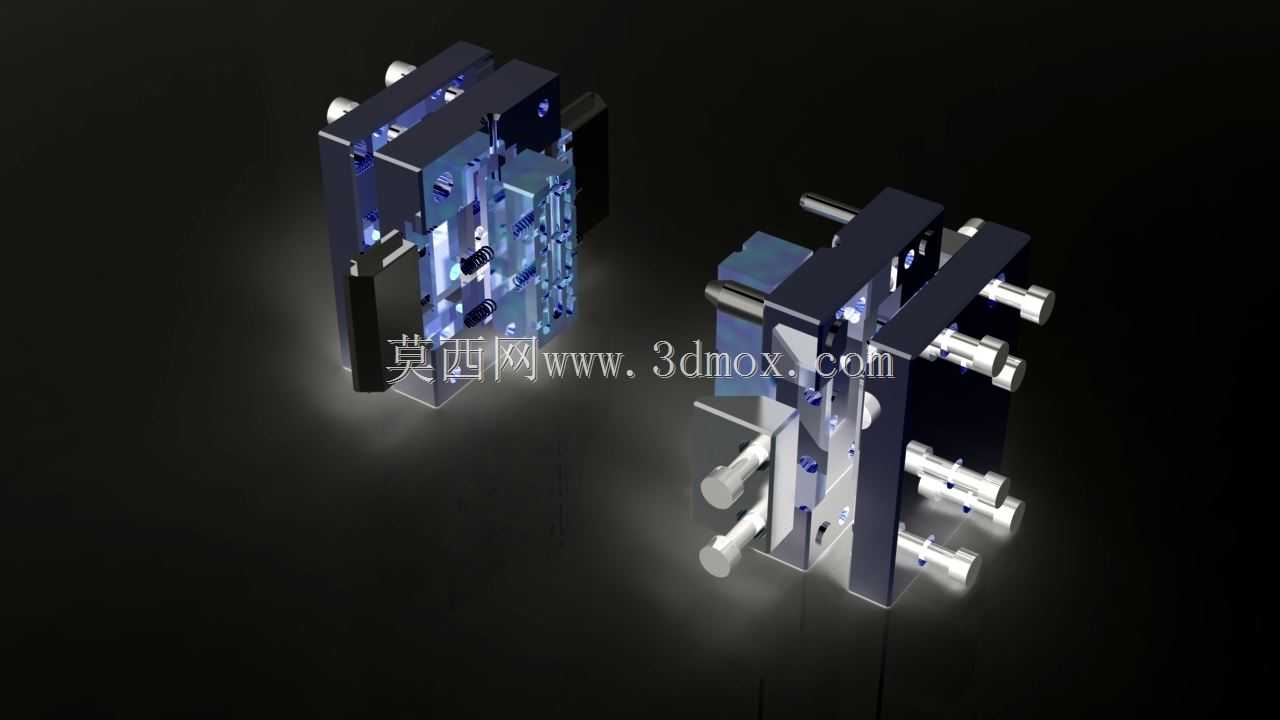

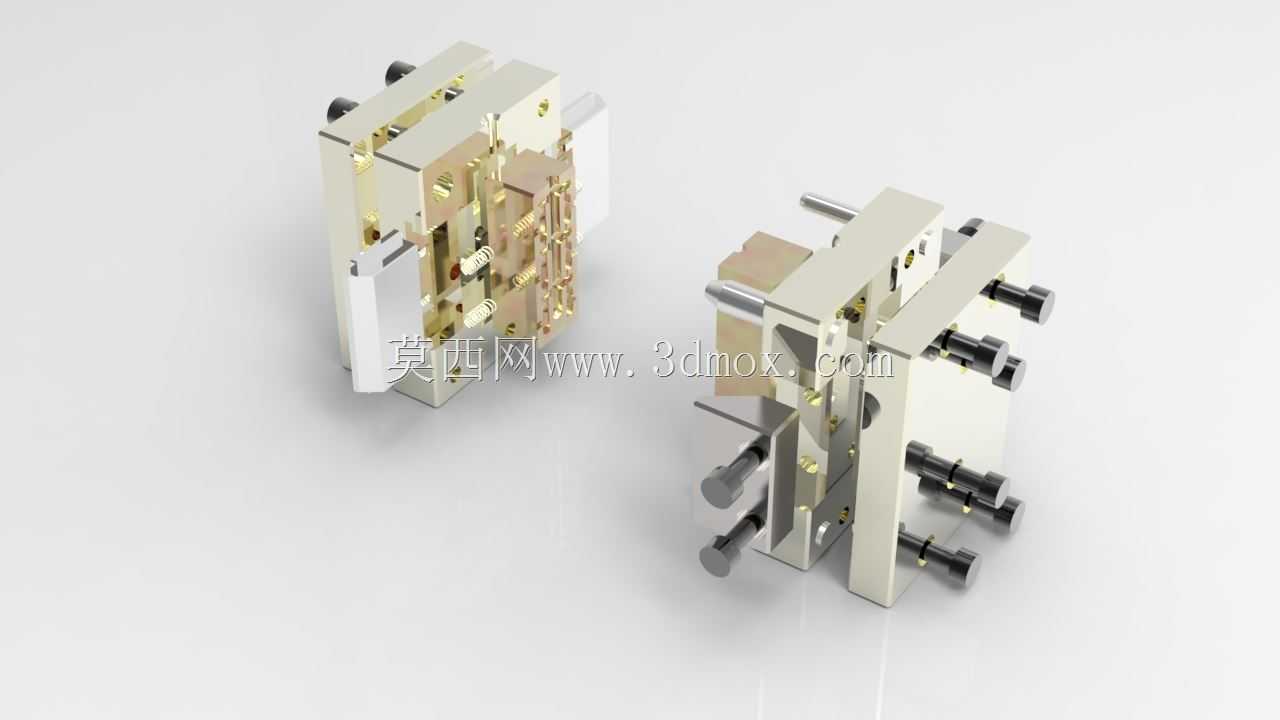

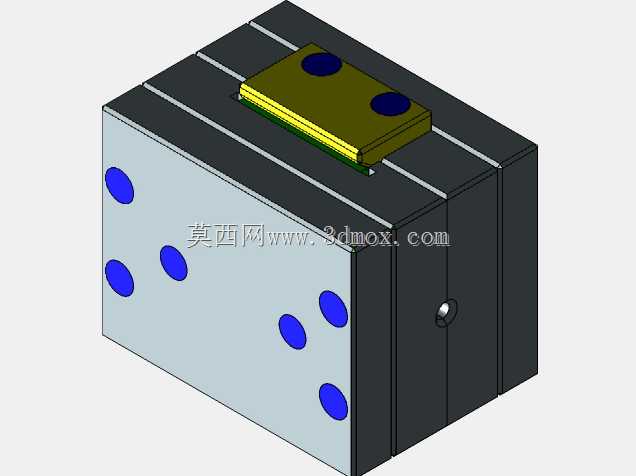

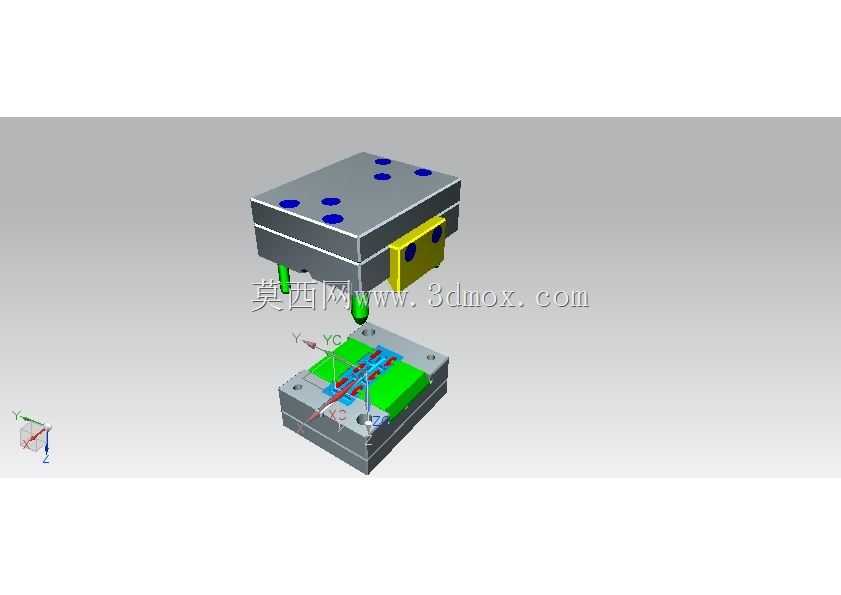

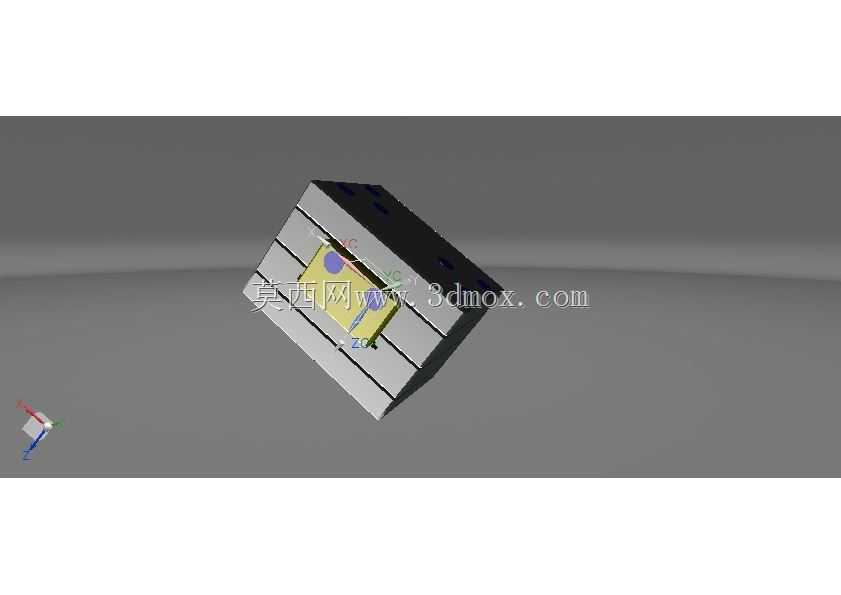

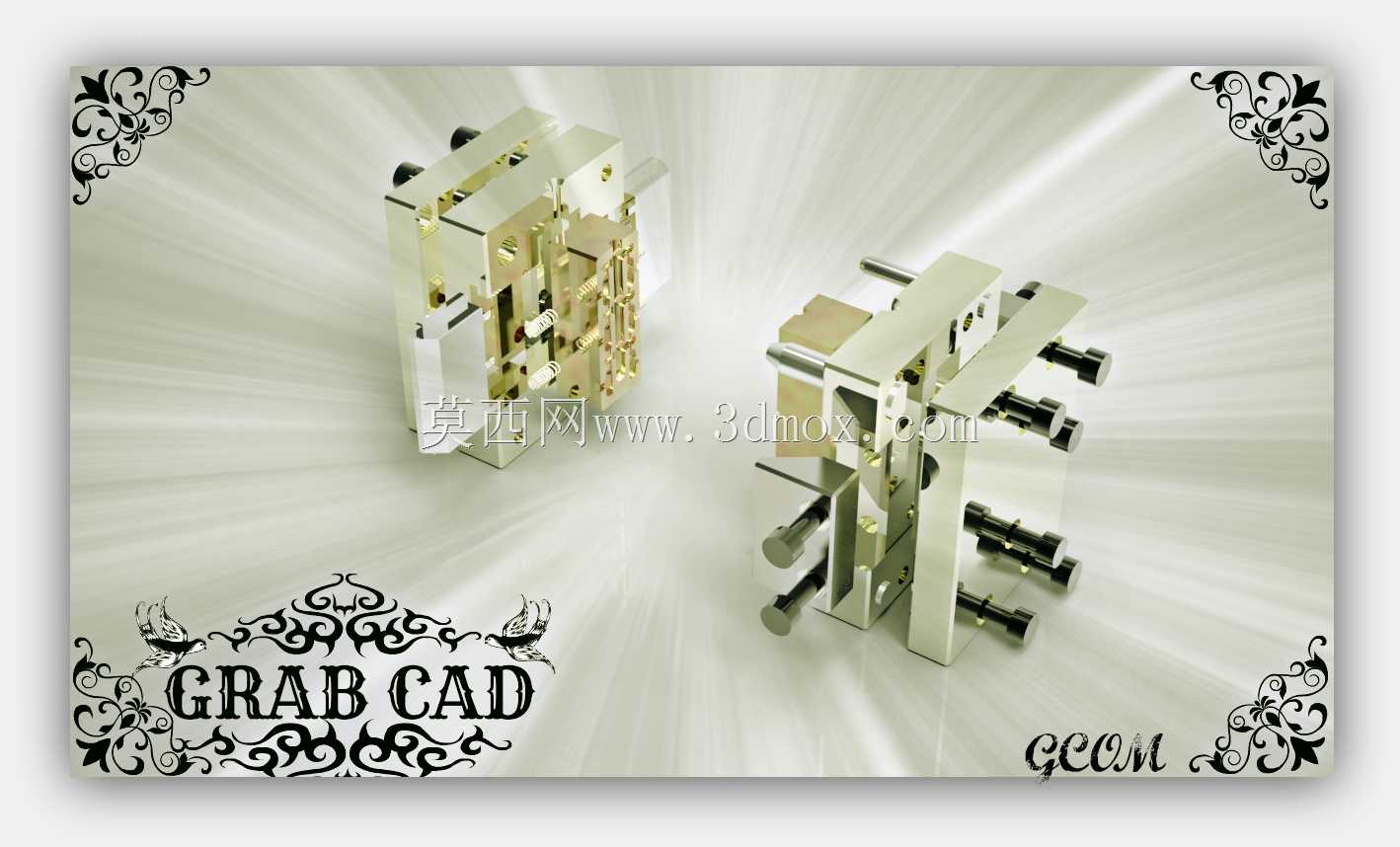

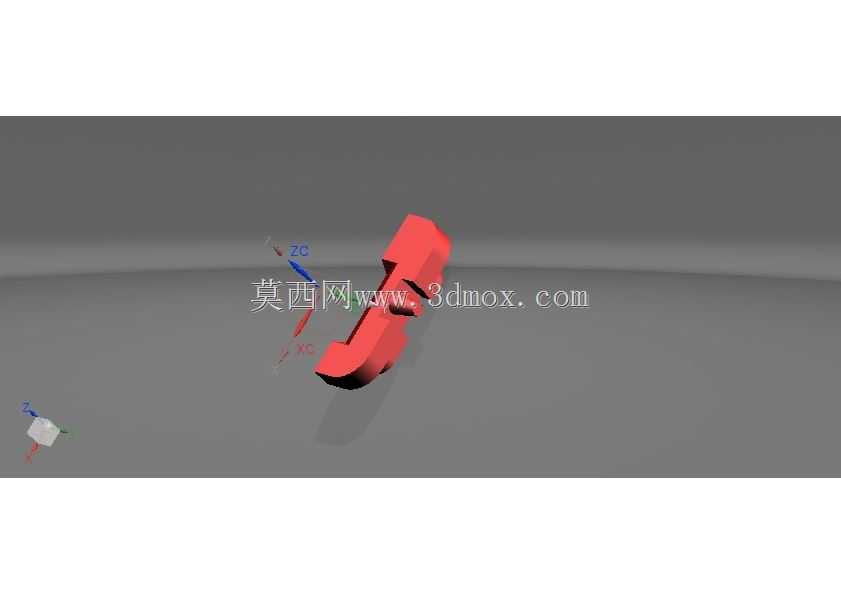

　　这套手模结构主要应用于锁具配件的百叶窗特征冲压成型工序，在锁具壳体类零件的生产环节中，承担百叶窗通风结构的精准成型作业，适配中小吨位普通冲床的安装接口，可直接装夹在常规开式压力机的工作台面完成批量生产。从结构设计逻辑来看，整套模具采用上下模分体式布局，上模部分集成了冲裁、压型、卸料的复合功能，模座上均匀布置的安装孔可直接与压力机滑块端的T型槽配合固定，导柱导套组件设置在模座四角，合模过程中可保证上下模的对位精度控制在0.02mm以内，避免成型过程中出现偏载啃模的问题。下模部分设置了与锁具零件外形完全匹配的定位型腔，待加工坯料放入后可通过侧边的弹性定位销完成快速定位，无需额外调整装夹位置，单件上下料的辅助时间可控制在3秒以内，

　　适配中小批量锁具配件的柔性生产需求。成型工位的凸模采用分体式镶块结构，单个百叶窗成型镶块可单独拆卸更换，当某一成型刃口出现磨损时，无需拆解整套模具即可完成镶块的快速更换，大幅降低生产过程中的停机维护时间。模具的卸料结构采用弹性卸料板搭配矩形弹簧的组合，开模过程中卸料板可均匀顶出成型后的零件，避免零件卡滞在上模刃口处，同时弹簧的预压行程经过精准核算，可保证压型过程中坯料始终处于压紧状态，杜绝百叶窗成型位置出现拉裂、起皱的外观缺陷。从安装边界来看，整套模具的闭合高度适配200-250mm行程的普通冲床，模座外形尺寸控制在常规压力机工作台的装夹范围内，无需对现有设备进行额外改造即可直接投产使用。成型出的百叶窗特征角度一致性好，

　　通风间隙均匀，完全满足锁具壳体的通风散热与外观装饰要求，成型后的零件无需额外的钳工修整工序，可直接进入后续的表面处理与装配环节。在实际生产验证中，这套模具的单次成型行程即可完成所有百叶窗特征的加工，相比传统的单工序分步冲压方案，生产效率可提升60%以上，同时成型尺寸的一致性更稳定，可有效降低后续工序的不良品率。模具的导向部件采用自润滑导套结构，长期生产过程中无需频繁加注润滑油，可减少生产现场的油污污染，适配清洁化生产的车间管理要求。
