离心式流体叶轮机械结构三维设计

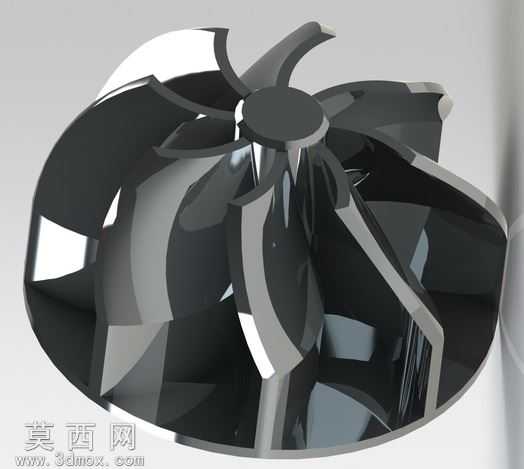

本作品为离心式流体输送叶轮的三维参数化设计成果，建模阶段依托三维机械设计软件完成全参数化特征构建，首先以旋转中心为基准建立全局坐标系，绘制叶轮子午流道的截面轮廓线，通过曲率连续约束调整流道型线，保障流体在流道内的流动平顺性，避免局部流速突变引发的能量损耗。叶片造型采用空间扭曲曲面构建方式，基于翼型截面数据沿流道方向进行放样，通过调整叶片进出口安装角、叶片包角参数，匹配不同工况下的流体动力性能需求，每片叶片与轮盖、轮盘的衔接处均做了圆角过渡处理，消除应力集中隐患，同时优化流道壁面的顺滑度。建模过程中严格控制特征的父子关系，将轮毂、叶片、轮盘分别作为独立特征组管理，方便后续参数修改与结构迭代，所有曲面均经过缝合、加厚处理生成实体，检查并修复了实体建模中可能出现的零厚度面、重叠面等几何错误，保障模型可直接导入仿真软件开展流场、结构强度分析。渲染阶段采用高光泽工程塑料材质，模拟玻纤增强尼龙材质的表面质感，调整材质的反射率、粗糙度参数，还原硬质工程塑料的半高光视觉效果，场景采用三点布光方案，主光源从斜上方投射突出叶片的空间扭曲形态，辅助光源补全暗部细节，轮廓光勾勒叶轮外缘的整体轮廓，清晰展现叶片的空间排布角度与流道的内部结构。该叶轮结构采用后弯式叶片设计，相比前弯叶片具备更高的运行效率与更宽的高效工况区间，轮毂与中心安装轴孔采用一体化设计，轴孔处预留键槽安装位，可直接与驱动电机轴配合传动，叶片数量经过流体仿真优化，在保障输送压头的同时降低叶片间的流动干扰，轮盘与轮盖的厚度根据结构强度计算结果设定，在满足高速旋转下结构强度要求的前提下尽可能降低叶轮整体重量，减少转动惯量，降低驱动端的启动负载。整体设计兼顾流体动力性能与结构可靠性，模型几何精度高，特征逻辑清晰，可直接用于后续的工程出图、3D打印样件制作、数控加工编程以及流体仿真分析等场景。
