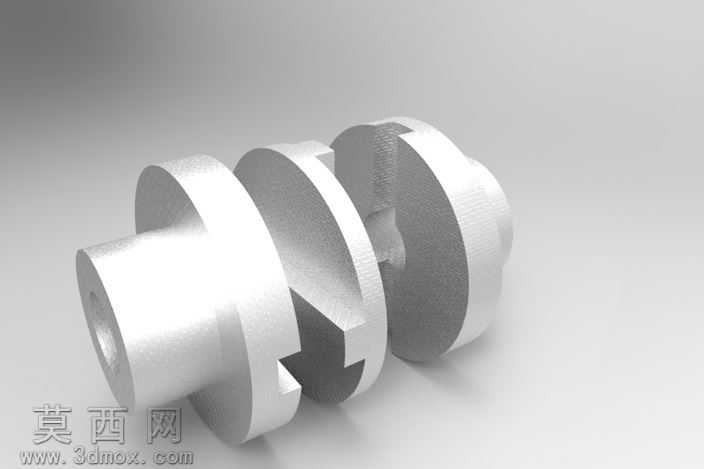

平行轴连接用十字滑块联轴器三维结构

本联轴器三维模型采用Pro/Engineer Wildfire5.0完成全参数化建模，建模过程严格遵循机械传动件的尺寸规范，先通过旋转特征构建两个带轴孔的半联轴器基体，分别在两个半联轴器的对接端面拉伸切除出互相垂直的矩形凸键与键槽结构，再通过装配约束将两个半联轴器与中间滑块完成配合，保证两轴存在小距离偏移时仍可正常传递扭矩。模型渲染阶段采用哑光金属材质模拟45号钢调质后的表面质感，添加柔和的环境漫反射光源，清晰呈现零件的倒角、轴孔内壁、键槽配合面的细节特征，半联轴器的法兰盘端面做了平整化处理，轴孔位置预留了键槽安装位，符合实际加工的工艺要求。设计思路围绕小间距平行轴的传动补偿需求展开，两个半联轴器分别通过键连接固定在主动轴与从动轴端，中间滑块的两侧凸榫分别嵌入两个半联轴器的直角凹槽内，当两轴存在少量径向偏移时，滑块可在凹槽内滑动补偿位移，避免传动过程中出现卡滞、附加载荷过大的问题。模型的所有配合面均做了公差适配的结构处理，法兰盘的外径、轴孔直径、键槽宽度均参考通用联轴器的标准尺寸系列设定，既保证了结构的合理性，也可直接用于后续的工程图导出、运动仿真分析，直观展现了十字滑块联轴器的装配关系与工作原理，可作为机械传动结构教学、非标传动机构设计的参考素材，帮助设计者快速理解这类刚性可移式联轴器的补偿原理与结构特点。
