圆柱螺旋压缩型弹簧三维结构设计

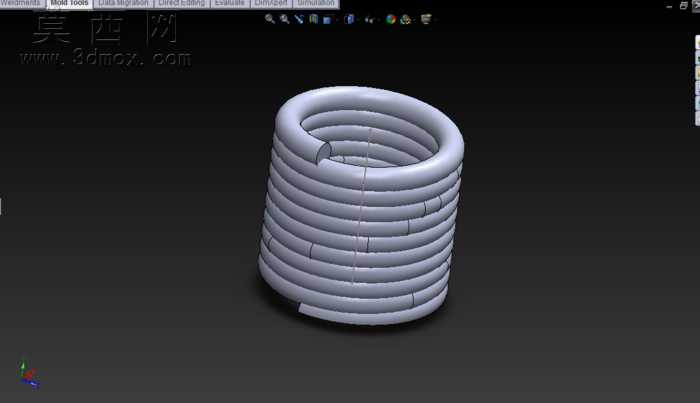

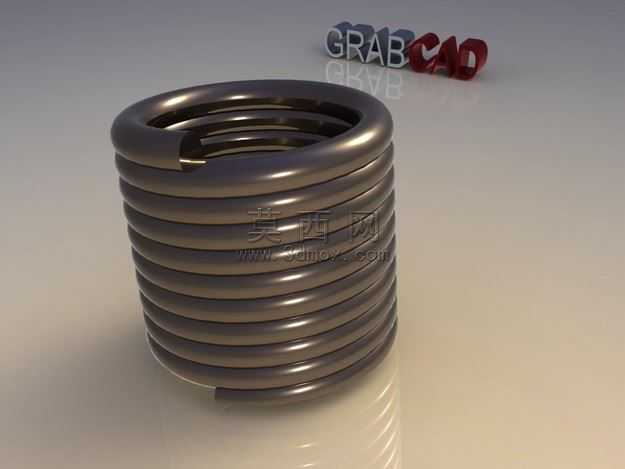

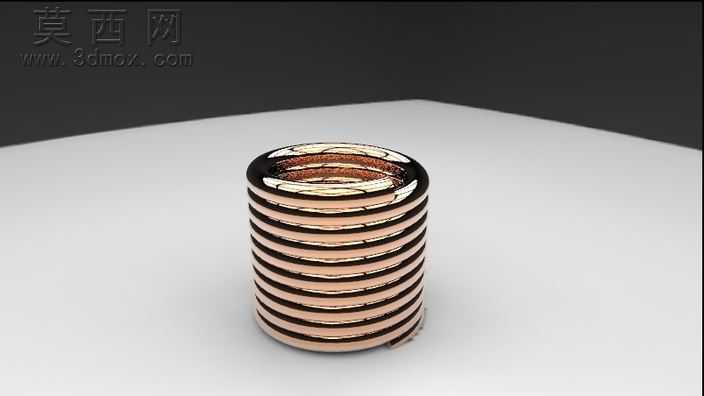

本作品为圆柱螺旋压缩弹簧的三维参数化建模成果，建模过程以机械设计标准中弹簧的尺寸规范为核心依据，首先在三维建模环境中绘制弹簧的螺旋路径，通过设定精准的螺距、弹簧中径、有效圈数与支撑圈数参数，生成符合力学性能要求的螺旋引导线，随后绘制与弹簧丝直径匹配的圆形截面，沿螺旋路径进行扫掠操作生成弹簧的基础实体。建模过程中针对弹簧两端的支撑圈做了专门的结构处理，将端部的簧丝进行并紧磨平的结构还原，保证支撑圈端面与弹簧轴线垂直，还原实际弹簧安装时的贴合支撑特性，避免使用过程中出现偏载问题。材质渲染阶段选用了常规弹簧钢的哑光浅灰金属质感，调整材质的粗糙度与反光参数，还原金属弹簧表面的细微磨砂质感，同时在场景中添加柔和的环境光与定向补光，让弹簧每一圈簧丝的轮廓、螺旋升角的结构都能清晰呈现，避免螺旋结构出现光影过暗或反光过强的细节丢失问题。结构设计上严格遵循圆柱压缩弹簧的受力特性，有效圈部分保持均匀的螺距间距，保证弹簧受轴向压力时能产生均匀的弹性变形，支撑圈部分与相邻有效圈做贴合处理，还原实际弹簧生产过程中的端部并紧工艺，让模型的结构完全匹配工业生产中的真实弹簧形态，可直接用于机械装配场景的虚拟装配验证、力学仿真分析的前置模型，也可作为机械原理教学中弹簧结构展示的直观演示素材，帮助学习者理解螺旋弹簧的结构组成与工作原理。
