Logic PRO笔式便携雾化烟具结构设计

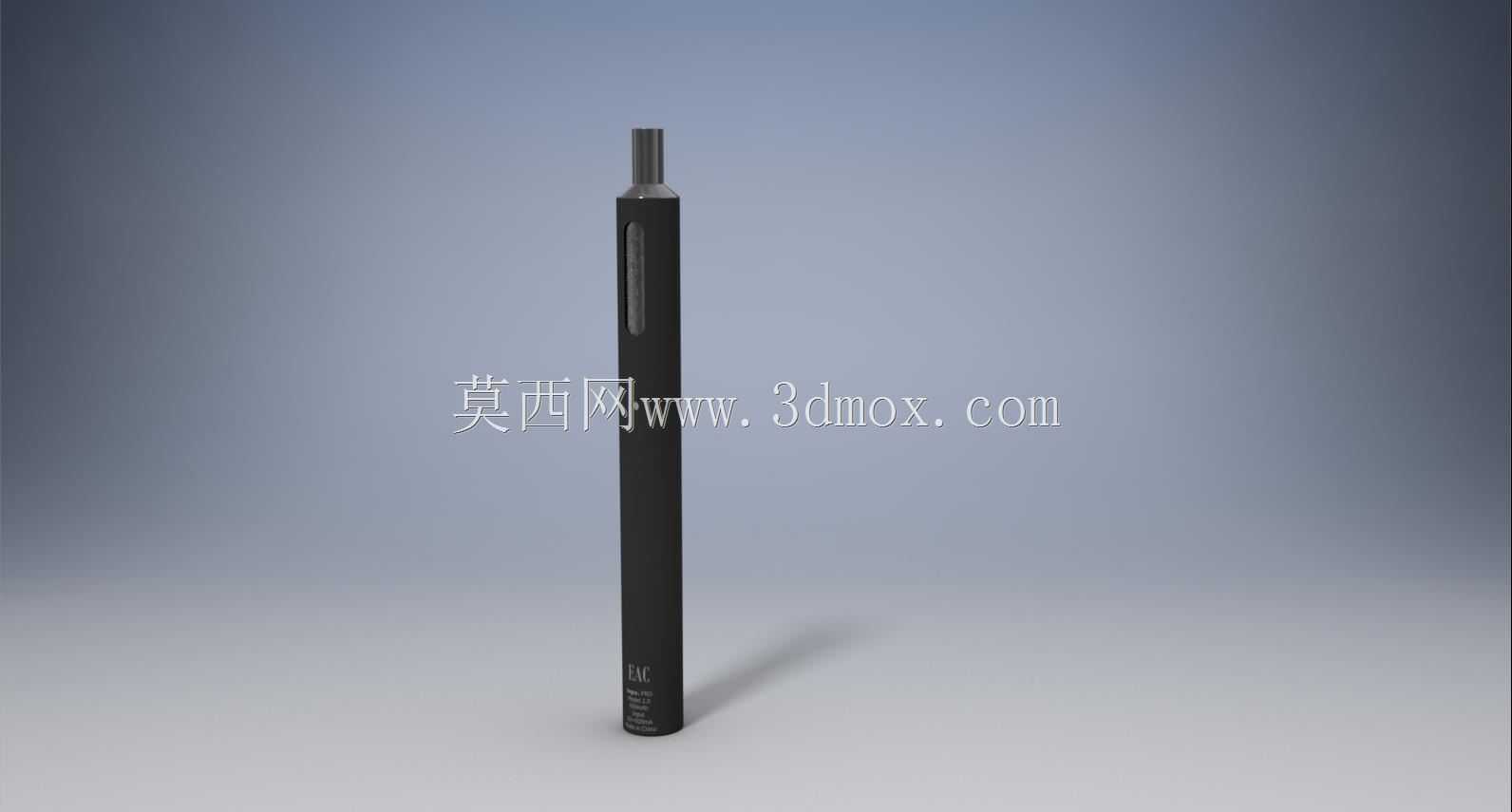

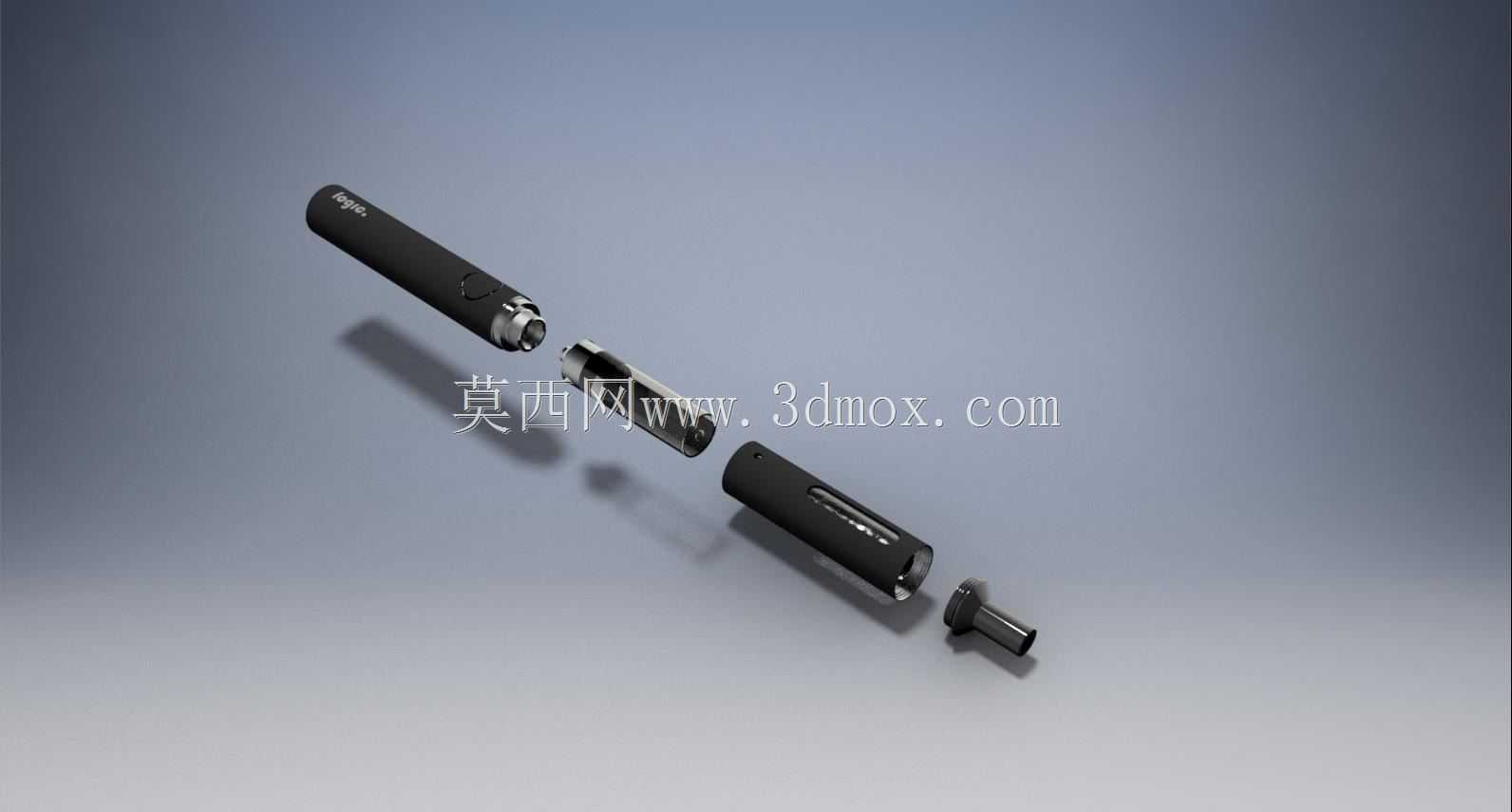

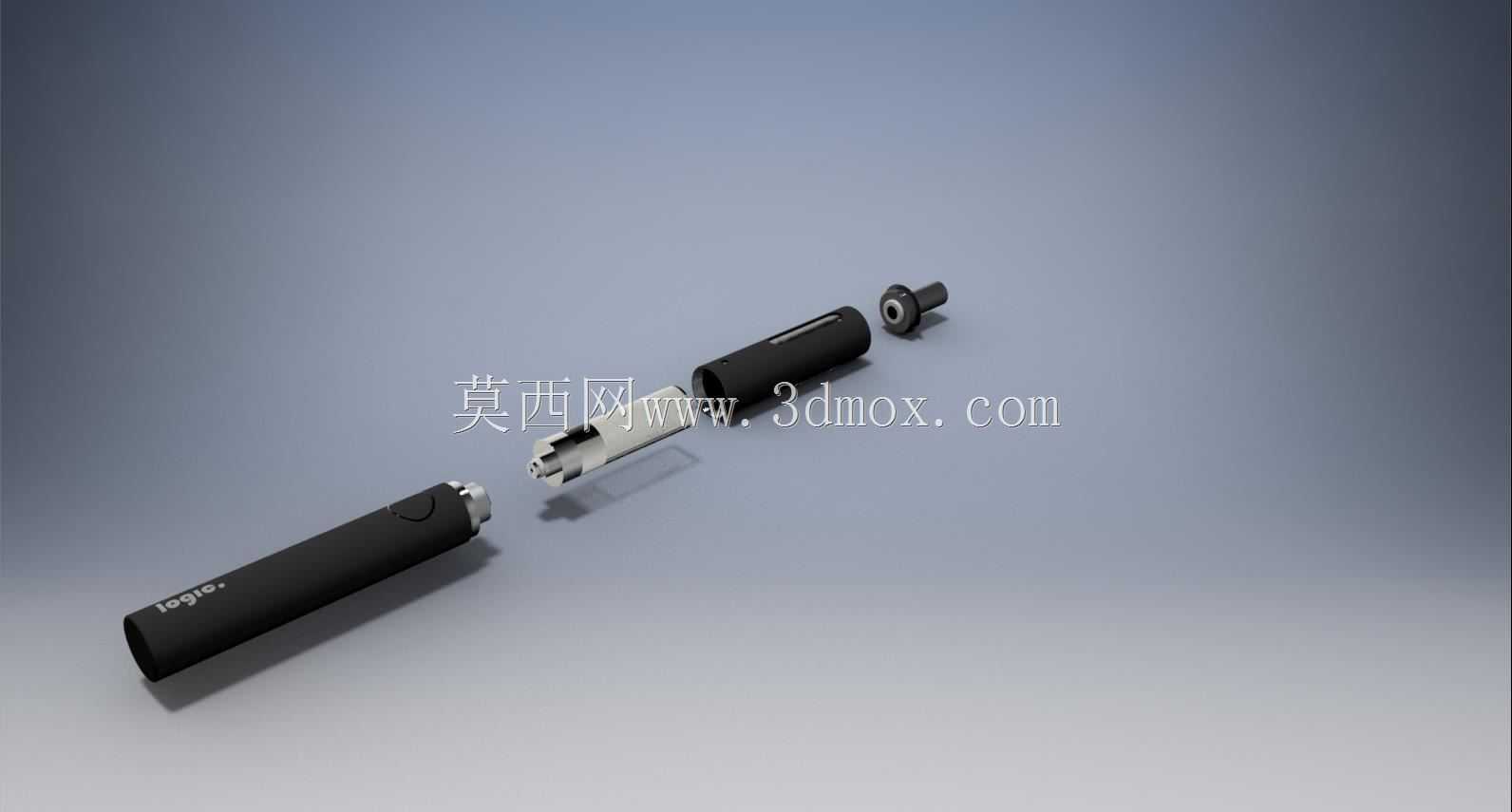

　　这款笔式形态的雾化烟具结构，在日常消费类手持雾化设备的结构设计场景中，属于典型的紧凑型便携产品方案，核心覆盖个人日常使用、随身便携收纳两类核心应用场景，整体结构围绕单手操作、口袋收纳的实际使用需求做了针对性的布局优化。从实际使用功能来看，整套结构包含恒流供电模块、雾化胶囊容纳仓、胶囊定位支架、吸嘴吹口四个核心功能段，各段之间的配合公差控制在手持消费类电子产品的常规精度区间，段与段之间采用卡扣式连接替代传统螺纹结构，减少日常使用中的旋转操作步骤，单手即可完成胶囊更换、设备启停的全流程操作。设计思路上优先考虑手持握持的人机工程学，整体采用细长圆柱形态，直径控制在12mm区间，整体长度控制在140mm左右，和常规书写笔的尺寸边界保持一致，

　　能够直接适配常规笔袋、衬衫口袋、牛仔裤小口袋的收纳尺寸，不会因为尺寸突兀造成收纳凸起、剐蹭衣物的问题。恒流源模块布置在设备尾段，和中段的胶囊仓之间设置绝缘隔离挡墙，避免供电模块的电路部分和雾化段的冷凝液产生接触，降低电路短路的失效风险；胶囊架采用弹性卡扣结构，能够适配对应规格的一次性雾化胶囊，装入时自动卡紧定位，拔出时仅需要侧向轻推即可完成拆卸，不需要额外的拆卸工具。吹口段做了圆弧收边处理，和唇部接触的位置做了0.8mm的圆角过渡，避免尖锐边缘造成使用不适感，吹口内部的气道做了等径直通设计，减少气道弯折造成的气流阻力损失，同时直通气道也便于日常清洁，不会在弯折位置残留冷凝液造成气道堵塞。外壳主体采用薄壁圆筒结构，壁厚控制在1.

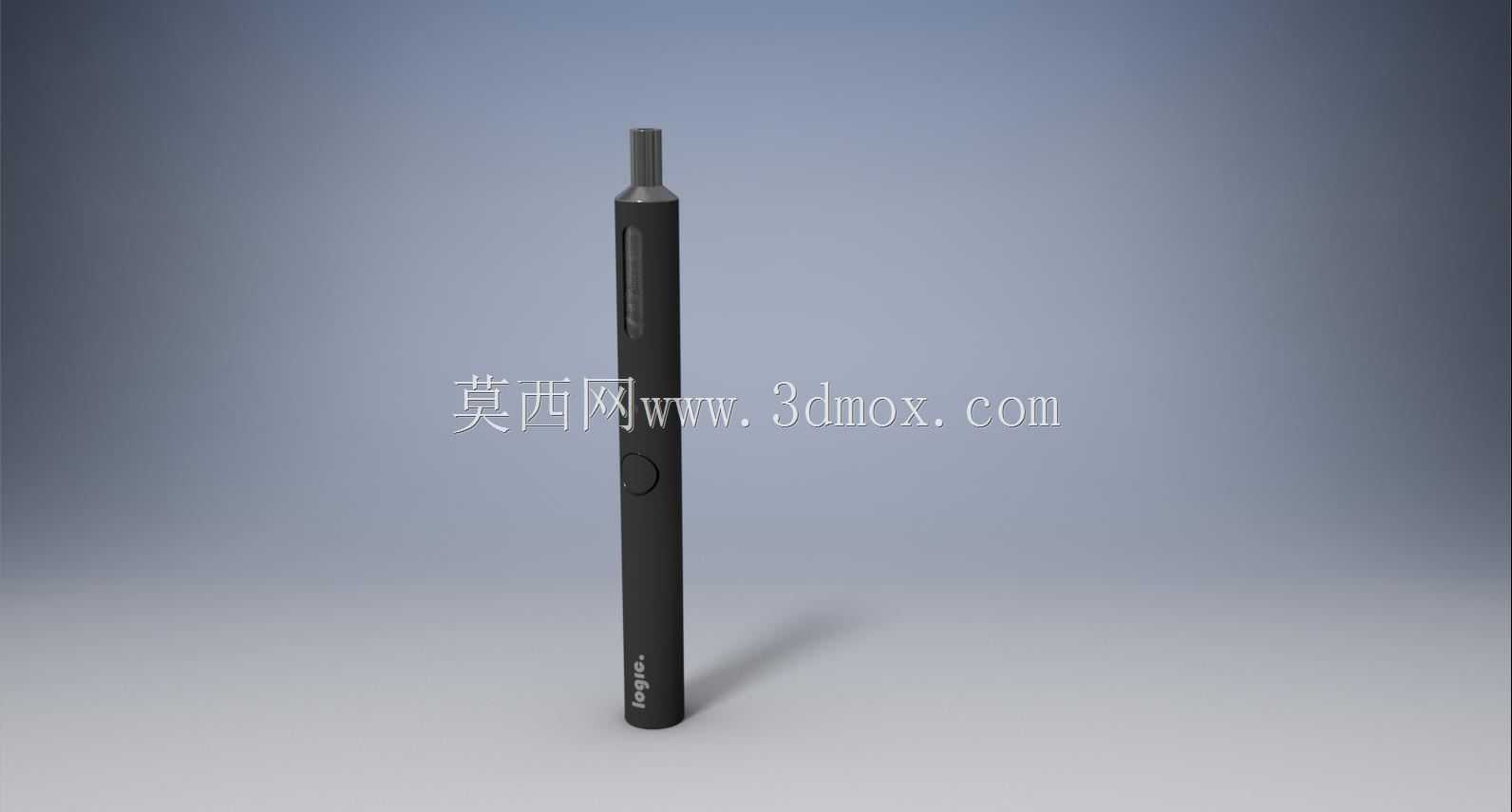

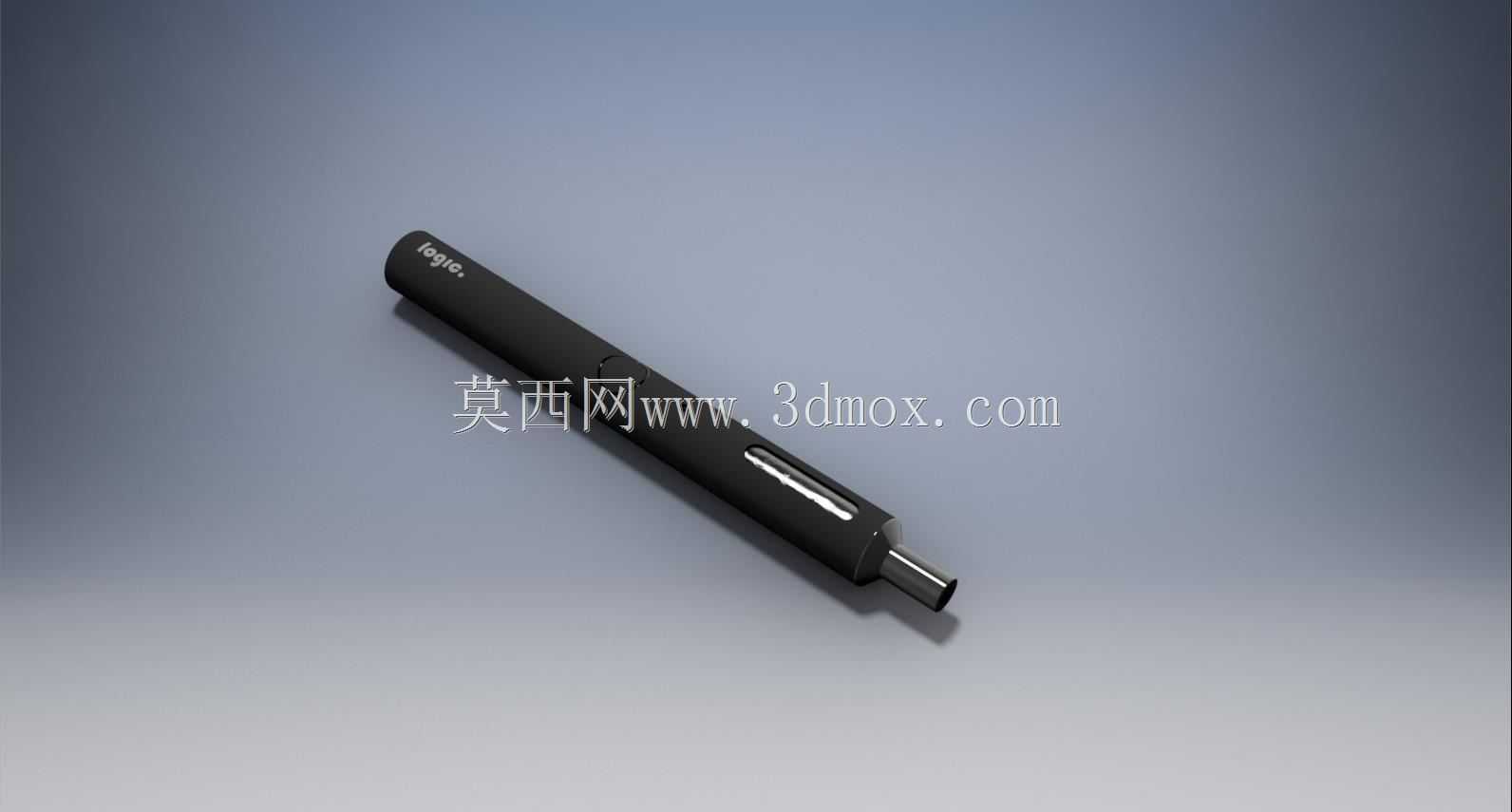

　　2mm，在保证结构强度的前提下尽可能控制整体重量，整机装配完成后的重量控制在20g以内，长时间单手持握不会产生负重感；外壳表面做了细微的磨砂纹理处理，增加手持时的摩擦力，避免手汗较多时出现滑脱掉落的问题。设备侧方设置的长条状开孔为状态观察窗，采用半透明PC材质嵌装在外壳壁上，能够直接观察内部胶囊的剩余容量，不需要拆开设备即可判断是否需要更换胶囊，减少不必要的拆卸操作。各零部件之间的装配间隙控制在0.1mm以内，段与段的连接位置设置了一圈硅胶密封圈，能够阻止日常使用中产生的冷凝液从接缝位置渗出，避免污染衣物或者口袋内的其他物品。整体结构没有多余的外置突出部件，所有功能按键都做了和外壳齐平的内嵌式设计，

　　收纳时不会因为突出按键被挤压造成误触发，提升随身收纳的安全性。从结构建模的角度来看，整套模型的各个零部件都做了拆分建模，各配合面的公差标注清晰，能够直接作为同类笔式便携雾化产品的结构设计参考，也可以用于手板打样前的结构验证，检查各部件之间的装配干涉问题，优化气道走向和部件布局。
