AISI304不锈钢CIP弯式供应管结构

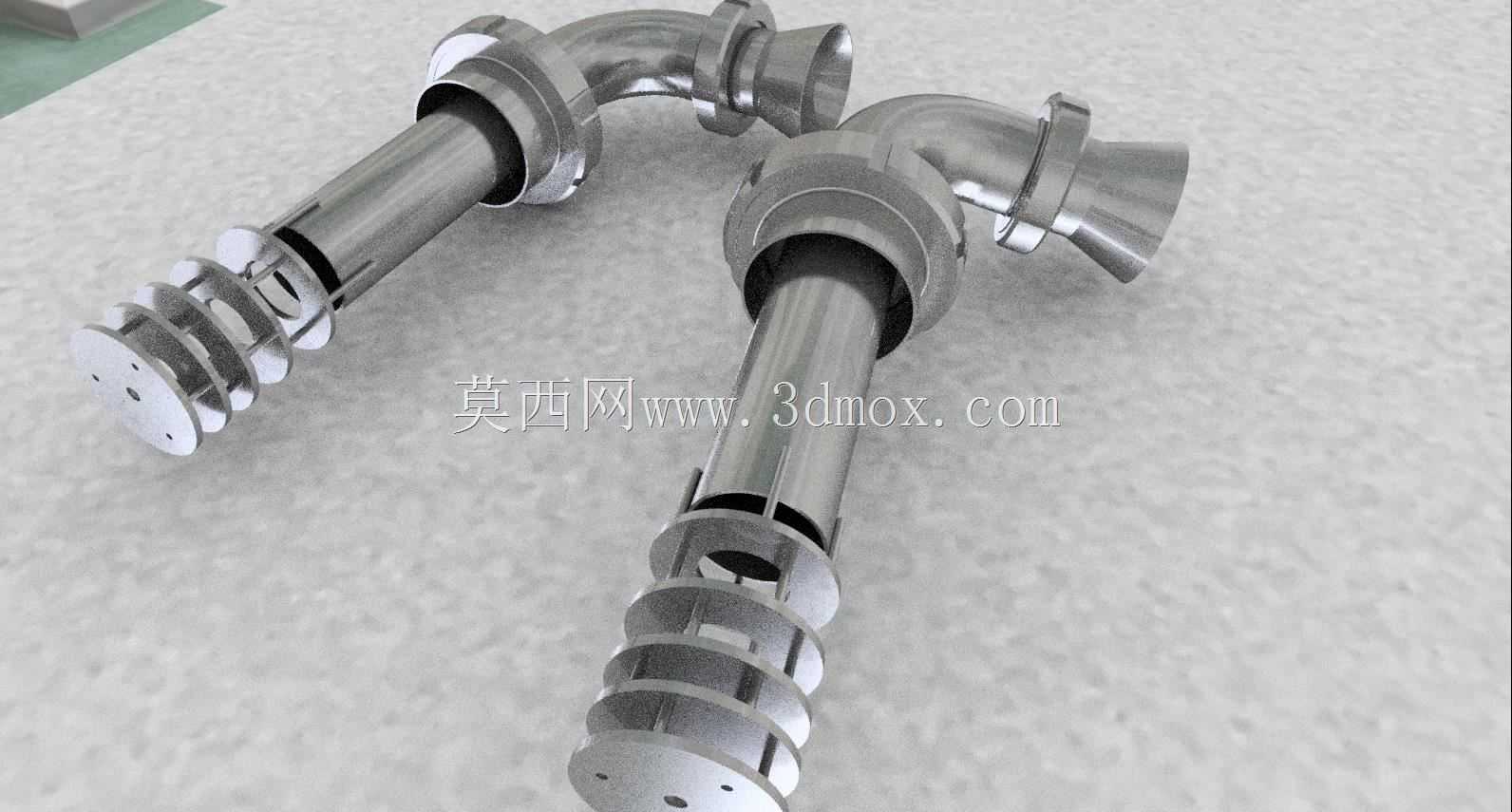

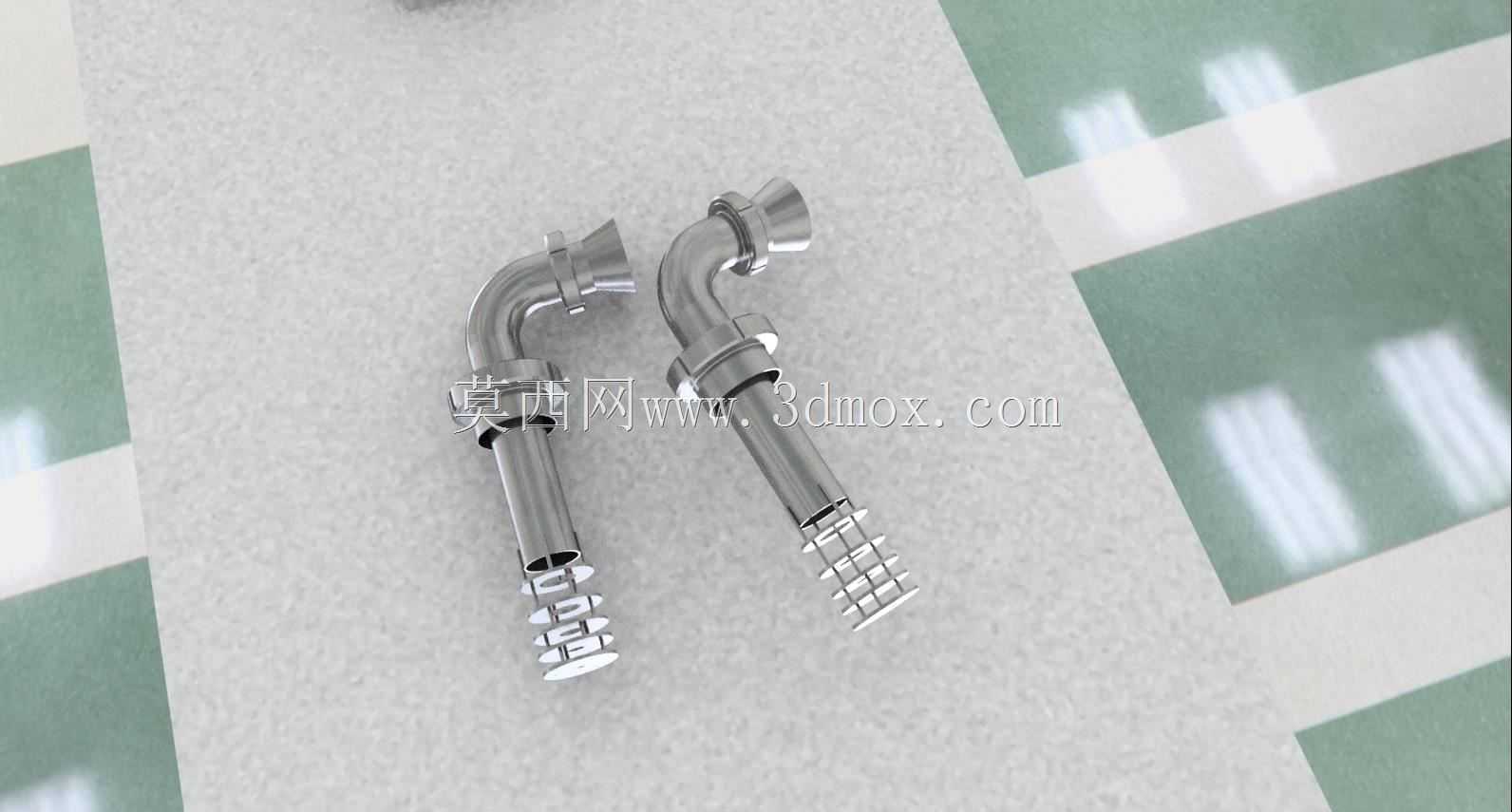

　　在食品饮料、生物医药加工的流体输送管路系统中，CIP在位清洗环节的管路适配部件一直是管路设计中容易被忽略但直接影响清洗效率与密封可靠性的细节，这款弯式供应管正是针对CIP清洗工位的介质输送需求开发的管路连接件。从实际工况适配来看，食品加工车间的CIP清洗管路需要定期输送酸碱清洗液、高温纯化水，部分工位还需要在清洗完成后切换输送工艺物料，因此接触介质的部件全部采用AISI304不锈钢材质，内外壁做镜面抛光处理，避免物料残留与清洗死角，满足食品接触级的卫生要求。这款供应管采用90度弯式结构，主要用于管路走向需要垂直转向的安装场景，相比直角焊接弯头，它自带快插式连接端与外螺纹连接端，不需要现场焊接作业，

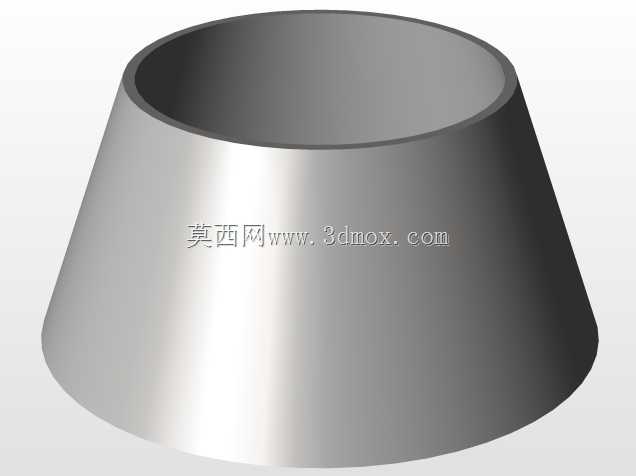

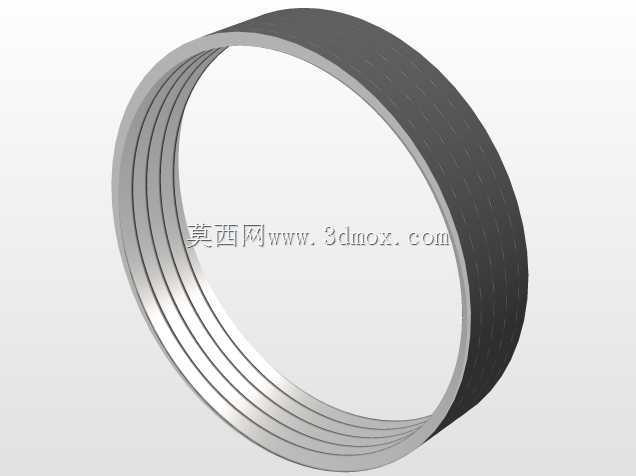

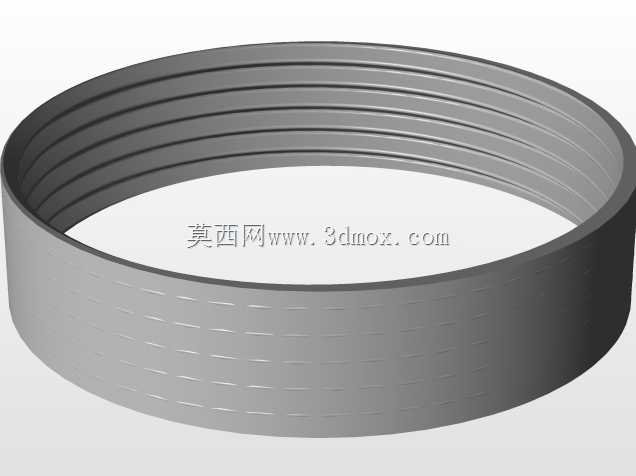

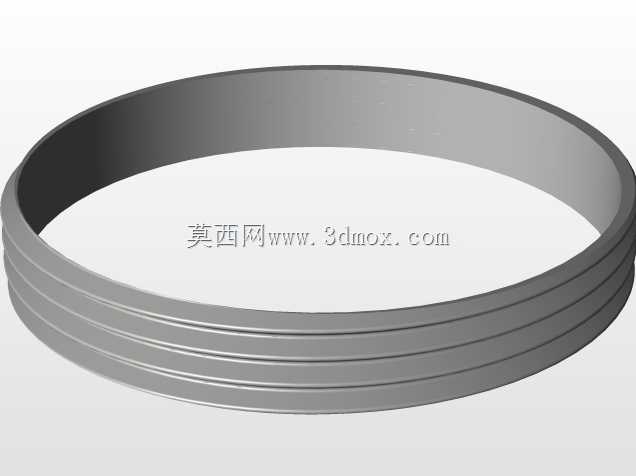

　　安装时只需要将插管端插入对应规格的软管，通过配套的卡箍锁紧，另一端通过外螺纹与设备罐体或者硬管路的内螺纹接口对接即可，大幅缩短现场安装的工时，也避免了焊接带来的焊痕打磨、焊缝腐蚀隐患。从结构设计细节来看，弯头部的转弯半径做了优化，既保证了管路转向时介质流动的顺畅性，减少清洗液流经时的阻力与湍流，也控制了整体安装占用空间，避免弯头部分与周边管路、设备支架产生干涉。插管端的外壁设计了多道环形倒刺结构，配合橡胶衬垫使用时，当软管套入后倒刺会嵌入软管内壁，配合卡箍锁紧后可以承受1.0MPa以上的管路压力，不会出现管路脱落、介质渗漏的问题，即使在CIP清洗时的高温脉冲水流冲击下也能保持连接可靠性。外螺纹端的螺纹精度按照通用管螺纹标准加工，

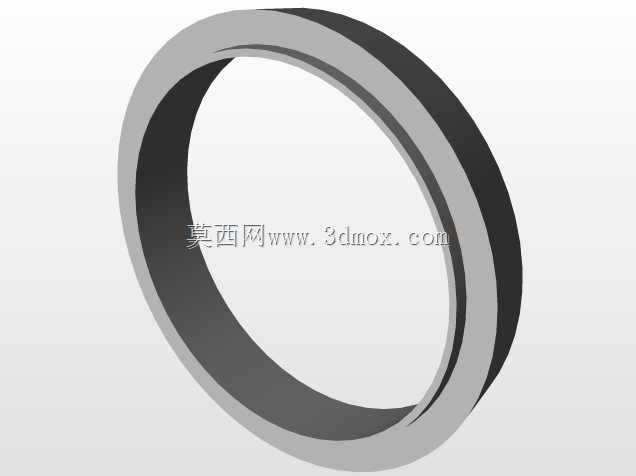

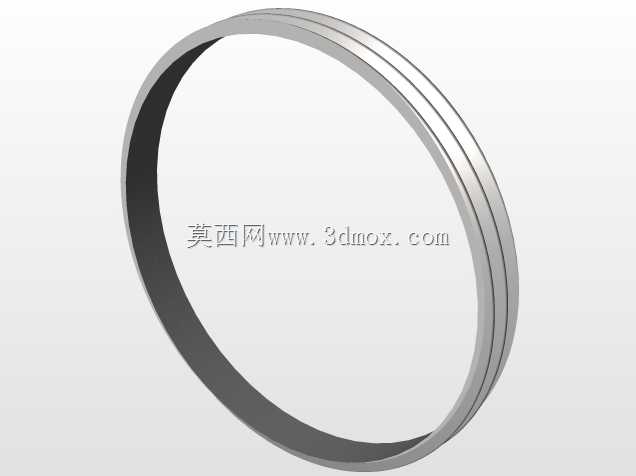

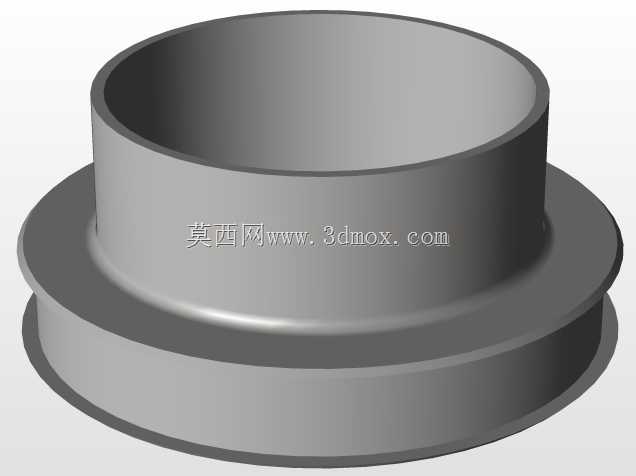

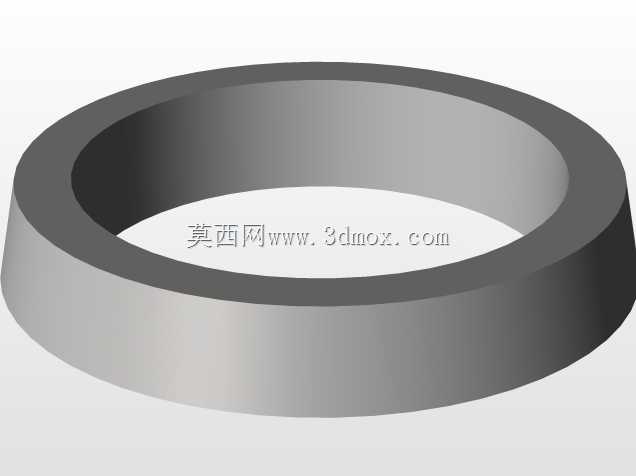

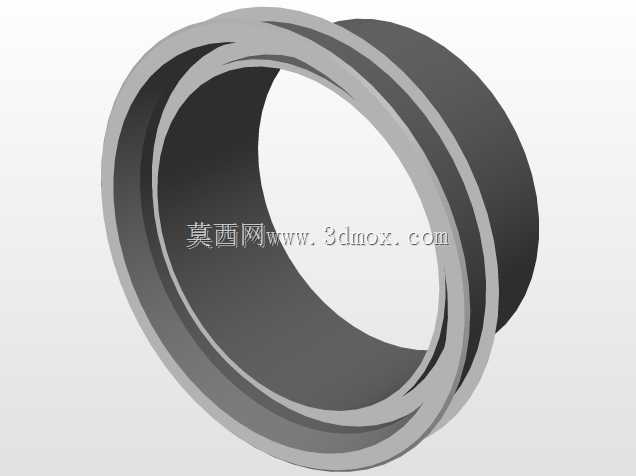

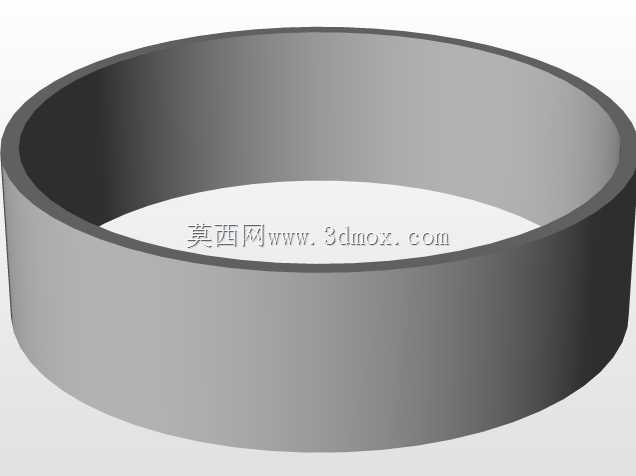

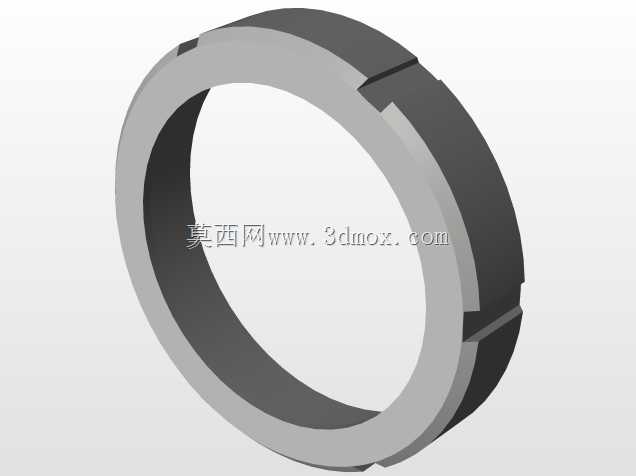

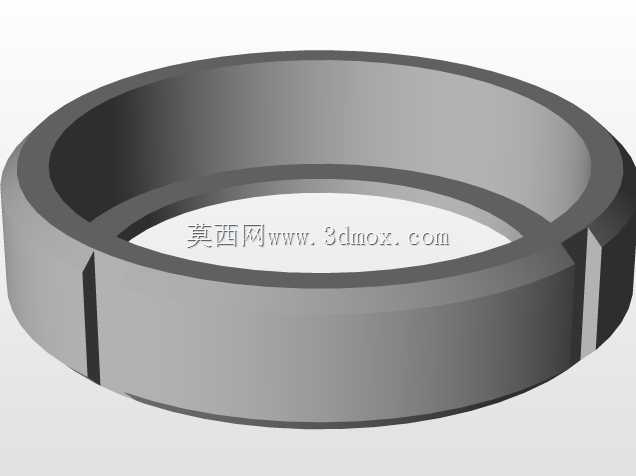

　　螺纹根部设计了密封衬垫的安装槽，安装时不需要额外缠绕生料带，只需要放入配套的硅胶或者氟橡胶衬垫，拧紧后即可实现端面密封，避免螺纹缝隙残留介质造成的卫生死角。从安装边界尺寸来看，这款供应管适配DN65与DN100两种常用的管路通径，弯头两端的接口同轴度控制在0.1mm以内，安装后不会出现管路别劲的问题，整体长度与弯头高度按照通用管路安装间距设计，可以直接替换同规格的现有弯头配件，不需要对原有管路进行切割改道。在实际使用场景中，这类供应管除了用于CIP清洗站的管路连接，也可以用于啤酒发酵罐的进料管路、乳制品均质机的进出料管路、制药配液罐的输送管路，只要是需要卫生级管路转向连接、需要频繁拆装清洗的工位都可以适配。设计建模时，

　　需要重点关注弯管部分的壁厚均匀性，因为不锈钢弯管在冷弯成型时容易出现外侧壁厚减薄、内侧起皱的问题，建模时需要预留成型工艺余量，保证成品最薄处的壁厚不低于3mm，满足压力管路的强度要求。另外插管端的倒齿角度与高度需要匹配常用的食品级软管内径，倒齿过高会导致软管安装困难，过低则会影响锁紧后的拉脱力，经过多轮测试，倒齿高度设置为1.5mm、齿尖角度设置为15度时，安装阻力与拉脱力可以达到最优平衡。衬垫安装槽的深度需要控制在衬垫厚度的70%，这样拧紧后衬垫被压缩30%，既可以保证密封效果，也不会因为压缩量过大导致衬垫被挤入管路内部造成介质污染。在管路布局设计时，选用这款弯式供应管可以减少管路中的焊接点数量，降低车间施工的焊接作业要求，同时后期维护更换时只需要松开卡箍与螺纹连接即可拆卸，不需要动用切割工具，大幅降低维护成本。另外不锈钢材质的表面经过钝化处理后，可以耐受常规CIP清洗的酸碱浓度，不会出现锈蚀脱落的问题，满足食品医药行业的卫生验收标准。
