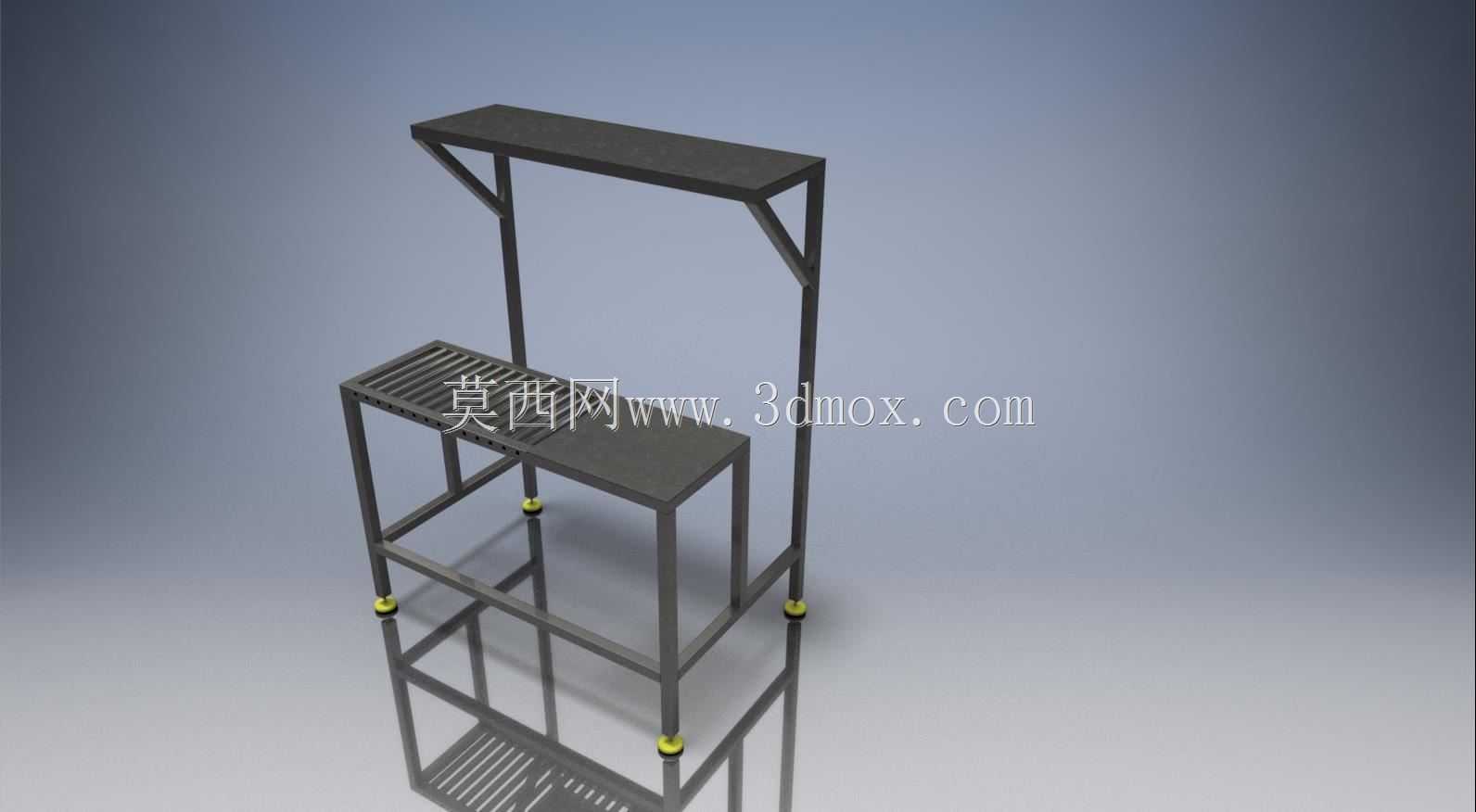

不锈钢材质输送机小部件支撑框架结构

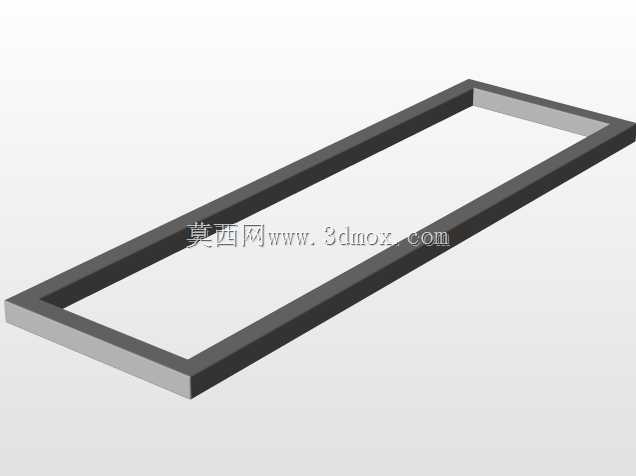

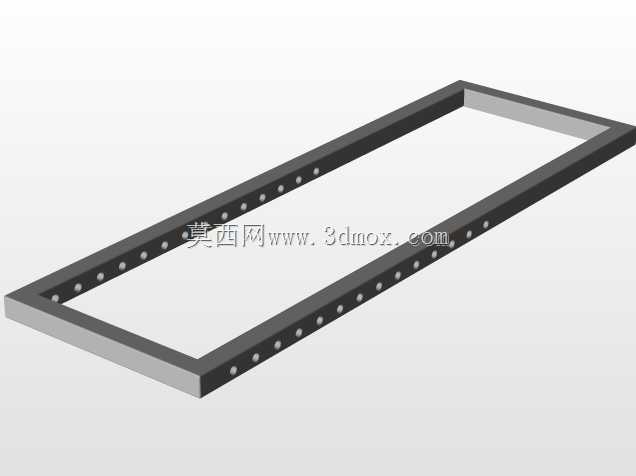

　　该框架结构属于输送线配套的辅助操作支撑构件，主要应用在轻工、食品加工、包装产线的工位段旁，为操作人员提供接近输送线高位机构的站立支撑，同时顶部平台可承载小型检测工具、待转接工件或临时工位器具，填补输送线侧边操作位的高度差缺口，适配常规站立操作时的高位作业需求，避免操作人员长期抬手操作带来的疲劳损伤，也可作为跨线梯的局部替代结构，在输送线间距较窄、无法布置完整跨线梯的场景下，满足单人临时跨线通行与高位操作的双重需求。整体结构采用空心不锈钢型材焊接成型，型材截面选型兼顾结构刚性与整体自重控制，避免过重导致的产线地面载荷超标，同时不锈钢材质适配食品、医药类产线的清洁要求，可耐受日常冲洗与常规消毒试剂腐蚀，

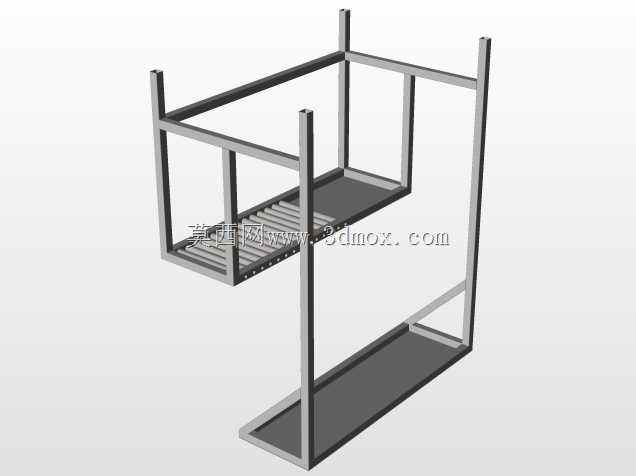

　　不会因长期处于潮湿生产环境出现锈蚀掉屑问题，符合洁净生产区域的设备材质要求。结构底部配置可调脚杯，可根据现场地面平整度调整支撑高度，调整范围覆盖常规车间地面的±15mm高度差，安装时无需额外做地面预埋处理，直接放置在硬化地面上即可完成固定，脚杯底部的防滑橡胶垫可避免框架移位，同时减少设备运行振动带来的结构滑移。整体采用三层阶梯式布局，下层阶梯距离地面高度适配单脚踩踏的舒适高度，中层站立平台高度匹配常规输送线机架的操作面高度，操作人员站立在中层平台时，肘部高度刚好与输送线工作面齐平，可顺畅完成输送线上工件的整理、检测、小型部件装配等操作；顶部悬挑平台通过斜撑型材与主框架立柱焊接连接，斜撑角度经过受力校核，

　　可承受顶部15kg以内的均布载荷，不会出现悬臂下挠变形问题，平台边缘做折边处理，避免放置的工具、工件从侧边滑落。框架的所有焊接位置均做满焊后打磨处理，焊缝位置无毛刺、焊瘤凸起，避免操作人员攀爬、站立时剐蹭衣物或划伤皮肤，型材拼接位置的接缝做密封处理，避免清洁时积水残留在内腔滋生细菌。整体安装边界宽度适配0.8米宽的输送线侧边安装空间，长度方向不超过1.2米，不会占用过多产线通道空间，框架侧边与输送线机架的间隙控制在50mm以内，既避免运行时与输送线产生干涉，也防止小尺寸工件从间隙掉落。设计阶段优先采用标准化型材下料，所有型材下料长度公差控制在±0.5mm以内，焊接时采用工装夹具定位，保证整体框架的形位公差满足使用要求，组装后各层平台的平面度不超过2mm/m，站立时无明显晃动感，斜撑的布置位置避开人员上下梯的踩踏路径，不会对人员攀爬造成阻碍。
