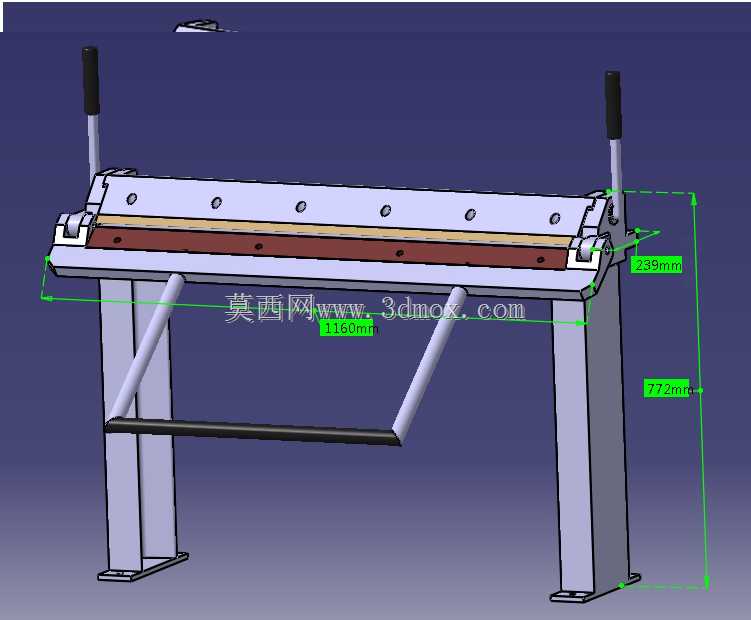

手动旋转式金属板材折弯加工装置

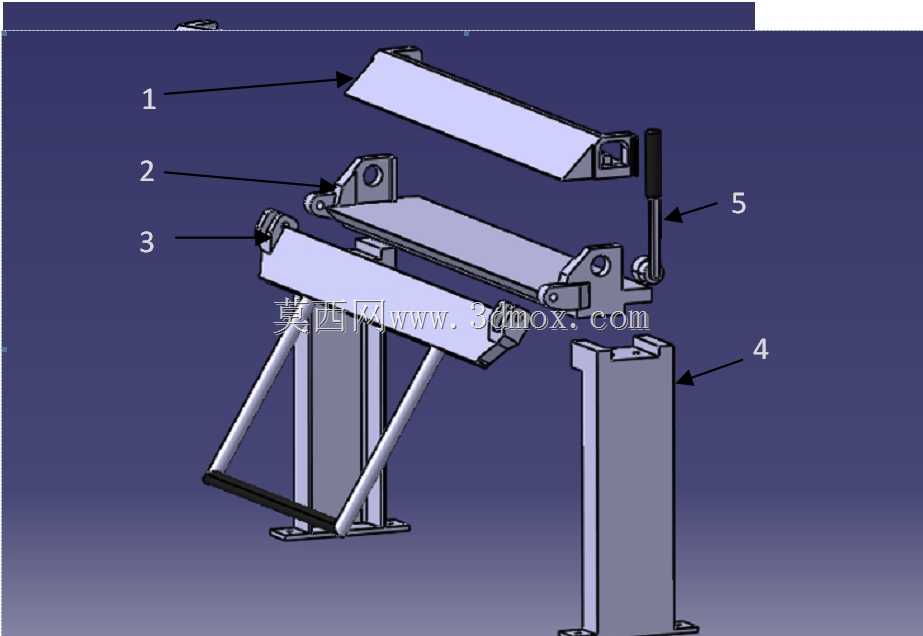

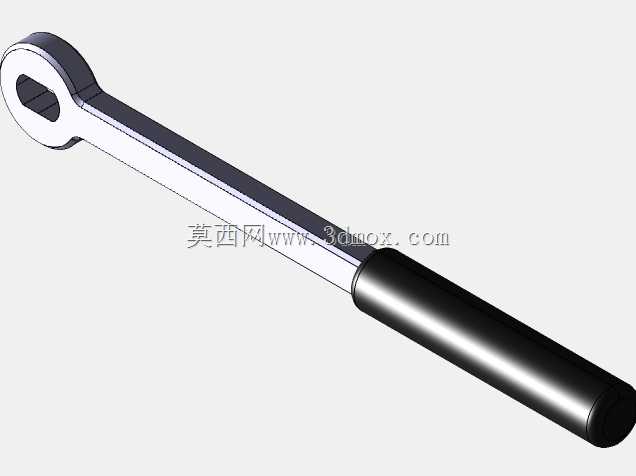

　　在小型五金加工、钣金维修、教学实训以及单件小批量金属板材加工场景中，大型数控折弯设备往往存在占地空间大、开机调试成本高、小角度折弯灵活度不足的问题，这款手动旋转弯曲装置正是针对这类场景的需求设计，无需外接动力源，依靠人力操作即可完成薄金属板材的折弯成型作业，适配厚度1.5mm以内的冷轧钢板、铝板、铜板等常见钣金材料的小批量折弯加工。从结构设计逻辑来看，装置整体采用框架式承载基座，基座上设置带定位孔的靠尺结构，可根据待折弯板材的宽度、折弯线位置快速调整定位挡块，保证折弯尺寸的一致性，避免人工划线带来的尺寸误差。核心的旋转折弯组件通过铰接轴与基座连接，操作手柄延伸出足够的力臂长度，

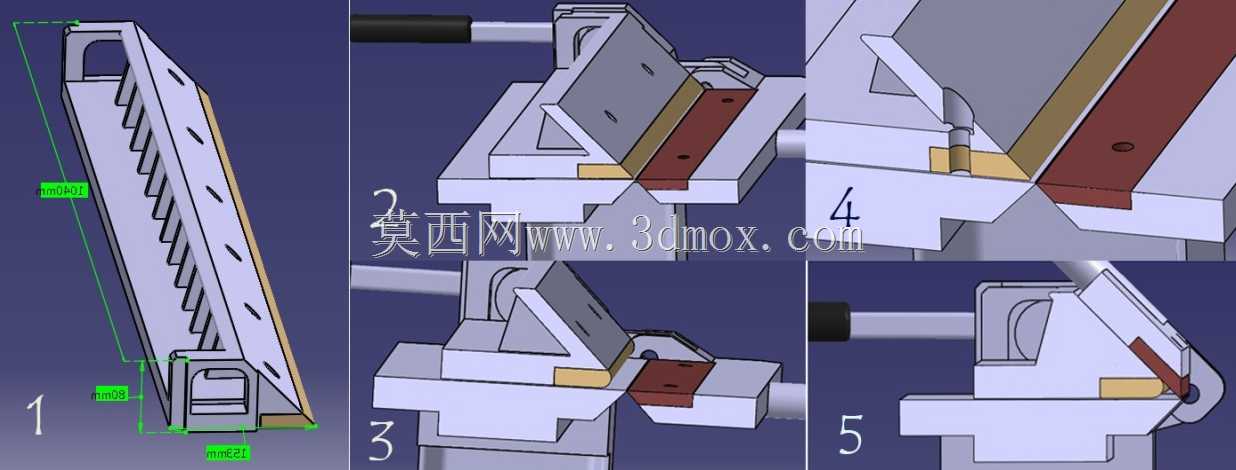

　　操作人员施加较小的握力即可通过杠杆放大原理获得足够的折弯力矩，降低操作劳动强度；折弯模口采用直角过渡设计，折弯刃口做了R0.5的圆角处理，避免折弯过程中在板材表面产生压痕或撕裂缺口，保证折弯成型后的工件外观质量。装置的安装边界十分灵活，整体长宽尺寸控制在400mm×150mm范围内，基座底部预留了四个螺栓安装孔，可直接固定在常规钳工工作台、木质操作台面或者移动式工装架上，不需要专门的设备基础，拆卸移动也十分便捷，适合流动维修、实训教室轮换教学、家庭工坊加工等非固定场地的使用需求。在功能特性上，这款装置区别于传统手动折弯机的直压式结构，采用旋转摆动的折弯动作，折弯过程中板材与折弯模面始终保持贴合，

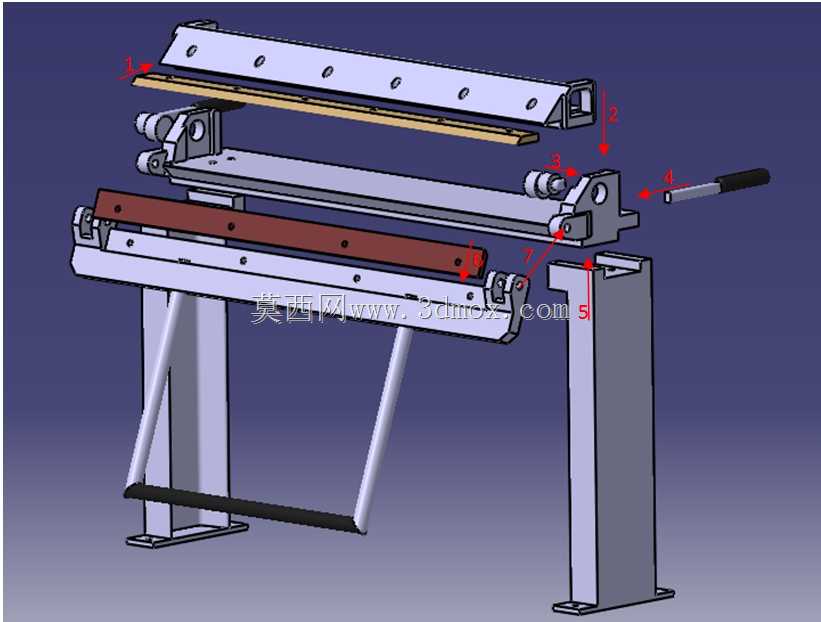

　　折弯角度可通过旋转行程的控制在0°到90°之间自由调整，不需要更换模具即可完成不同角度的折弯作业，针对常见的盒体钣金、支架折弯、线槽弯制等加工需求，单次折弯操作仅需数秒即可完成，加工效率远高于手工敲打的传统作业方式。设计过程中充分考虑了零部件的易获取性，整体结构没有复杂的异形定制零件，承载基座采用标准等边角钢裁切焊接成型，旋转轴采用标准圆钢加工，铰接部位采用通用螺栓螺母配合，易磨损的折弯刃口部位采用可更换的标准扁钢条通过螺栓固定，长期使用磨损后仅需更换对应扁钢条即可恢复精度，不需要整体报废装置，大幅降低了制作和维护成本。从实际使用的适配性来看，装置的定位靠尺上设置了等间距的调节孔位，

　　可快速适配10mm到300mm宽度范围内的板材折弯定位，针对窄条板材、小型钣金件的折弯作业，不需要额外制作专用夹具，直接调整挡块位置即可完成定位，相比大型折弯设备的小工件加工盲区，这款手动装置在小型钣金件加工上的适配性更强。在结构强度设计上，承载基座的焊接部位做了三角加强筋处理，避免长期承受折弯力矩后出现基座变形、铰接轴松动的问题，操作手柄外套防滑橡胶套，提升操作时的握持摩擦力，避免施力过程中打滑造成操作失误。针对实训教学场景，这款装置的结构完全外露，没有封闭的安全防护罩遮挡，学员可以直观观察到折弯过程中板材的变形过程、机构的力传递路径，能够帮助初学者快速理解钣金折弯的工艺原理、杠杆传力的机械逻辑，相比封闭的工业设备更适合教学演示使用。在维修场景中，针对设备外壳局部变形、小型支架现场改制等需求，不需要将工件搬运到大型设备加工区域，直接在维修现场使用这款装置即可完成折弯校正作业，大幅缩短维修等待时间。装置的旋转铰接部位预留了润滑注油孔，定期加注润滑脂即可保证旋转动作的顺畅，避免长期使用后出现卡顿、锈蚀的问题，整体维护难度极低，不需要专业的设备维护人员即可完成日常保养。
