气动式小型压合作业工装结构设计

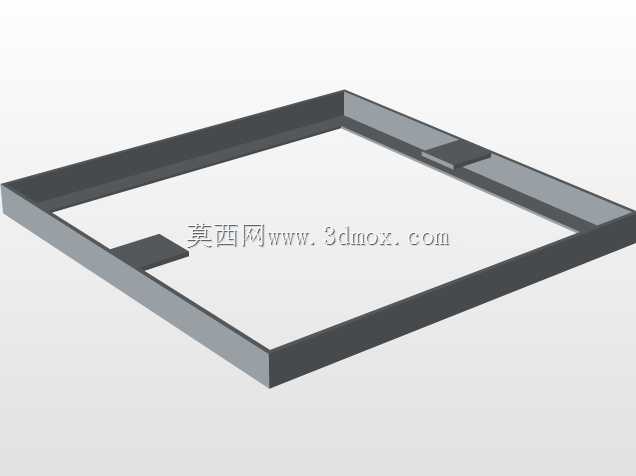

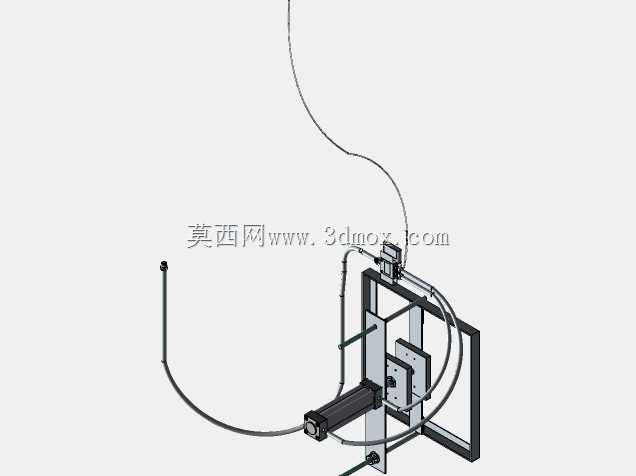

　　这款气动压合作业工装，主要面向小尺寸零部件的压装、贴合、定型工序，常见于电子元器件引脚压合、小型塑胶件铆接、薄型垫片叠压、小五金组件压入等生产场景，适配小批量多批次的柔性生产需求，可直接布置在流水线旁的独立工位，也可整合进小型自动化单元作为执行末端。从结构布局来看，整体采用方管焊接成型的底框作为承载基础，底框的四边预留了M6规格的安装孔位，可直接通过膨胀螺栓固定在水泥工作台面，或是通过T型螺栓固定在铝型材工作台上，安装边界控制在400mm×350mm的矩形范围内，整体高度不超过380mm，不会占用过多工位空间，适配常规高度的作业台面操作需求。

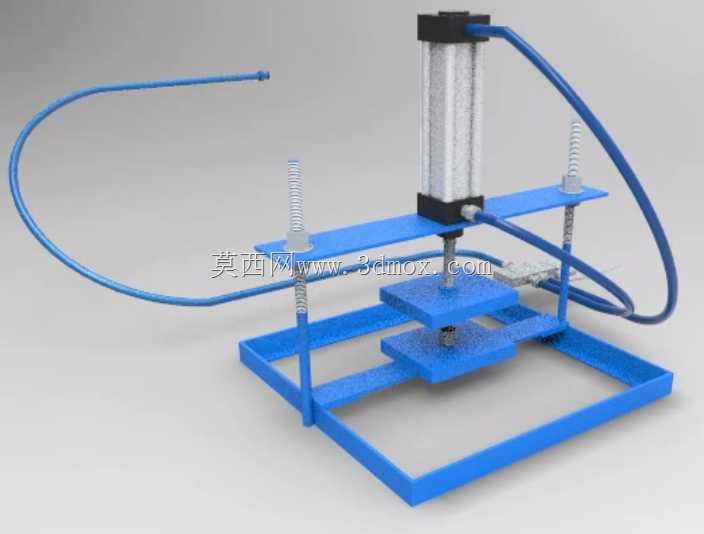

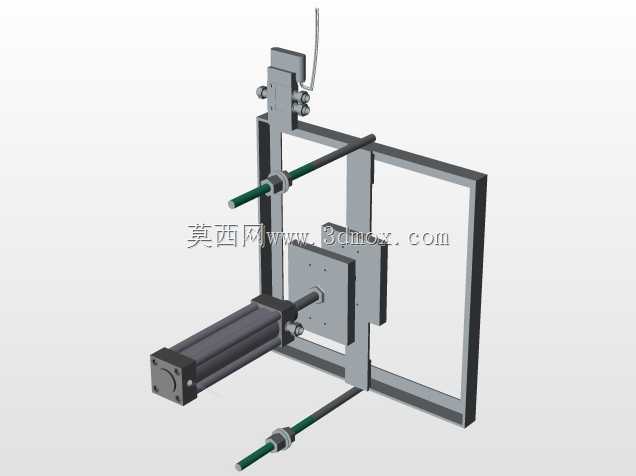

　　驱动部分采用标准笔型气缸作为动力输出源，气缸通过上下两组安装块固定在顶层支撑板上，气缸活塞杆端部直接连接上压合板，动力传递路径短，没有多余的传动损耗，气源通过侧边的快插接头接入，接入气管规格为φ8mm，常规工厂0.5-0.7MPa的气源压力即可驱动，输出压合力可通过气源处理三联件的调压阀灵活调整，适配不同压合力度需求的工件，避免压力过大压损工件或是压力不足压合不到位的问题。导向结构采用两根对称布置的导柱配合压缩弹簧实现，导柱穿过顶层支撑板与上压合板的导向孔，导柱外侧套设的复位弹簧在气缸回程时可带动上压合板平稳复位，同时抵消气缸活塞杆的径向窜动，保证上下压合板的平行度控制在0.1mm以内，避免压合过程中出现偏载，导致工件压合错位、压痕不均的问题。

　　下压合板通过螺栓固定在底框中部的支撑横梁上，上下压合板的工作面均做了铣平处理，表面粗糙度达到Ra1.6，可根据不同工件的压合需求，更换带定位槽、仿形型腔的定制压合板，无需改动整体机架结构，换型时仅需拆卸压合板的四颗固定螺栓即可完成更换，换型时间可控制在10分钟以内，适配多品种小批量的生产切换需求。设计过程中优先考虑了作业安全性，气缸的运行行程控制在100mm，压合作业区域的侧边预留了光电保护装置的安装位，可加装对射式光电传感器，当操作人员手部伸入压合区域时自动切断气缸气源，避免压伤风险；同时气管走线全部沿机架侧边的固定卡扣排布，不会出现管线散乱干涉运动部件的问题，整体结构没有外露的尖锐棱角，所有方管裁切端面都做了倒角处理，避免操作人员磕碰划伤。

　　从实际使用的角度来看，这款工装相比手动压合工装，作业效率可提升3倍以上，压合力度的一致性远高于手动操作，不会出现人工操作时力度忽大忽小导致的不良品；相比大型液压压合设备，其占地面积不足十分之一，采购成本仅为大型设备的二十分之一，维护难度极低，日常仅需定期给导柱涂抹润滑脂、检查气管接头是否漏气即可，无需复杂的液压油更换、密封件维护等操作，非常适合小型加工厂、组装车间的轻载压合作业场景。结构建模过程中，所有配合尺寸都按照基孔制公差要求设定，导向孔与导柱的配合采用H8/f7间隙配合，既保证导向顺畅无卡滞，又不会出现过大的间隙导致压合偏斜；气缸安装块的位置度公差控制在0.05mm以内，保证活塞杆的运动方向与压合面垂直，避免活塞杆承受径向力导致气缸密封件过早磨损，延长气缸的使用寿命。底框的方管选型采用20mm×20mm×2mm的冷轧方管，焊接后做去应力退火处理，避免长期使用后机架出现变形，导致上下压合板平行度超差；支撑板采用5mm厚的冷轧钢板，受力后变形量控制在0.02mm以内，保证压合过程中板面不会出现翘曲，确保压合面的压力分布均匀。
