立式带锯切割设备结构设计方案

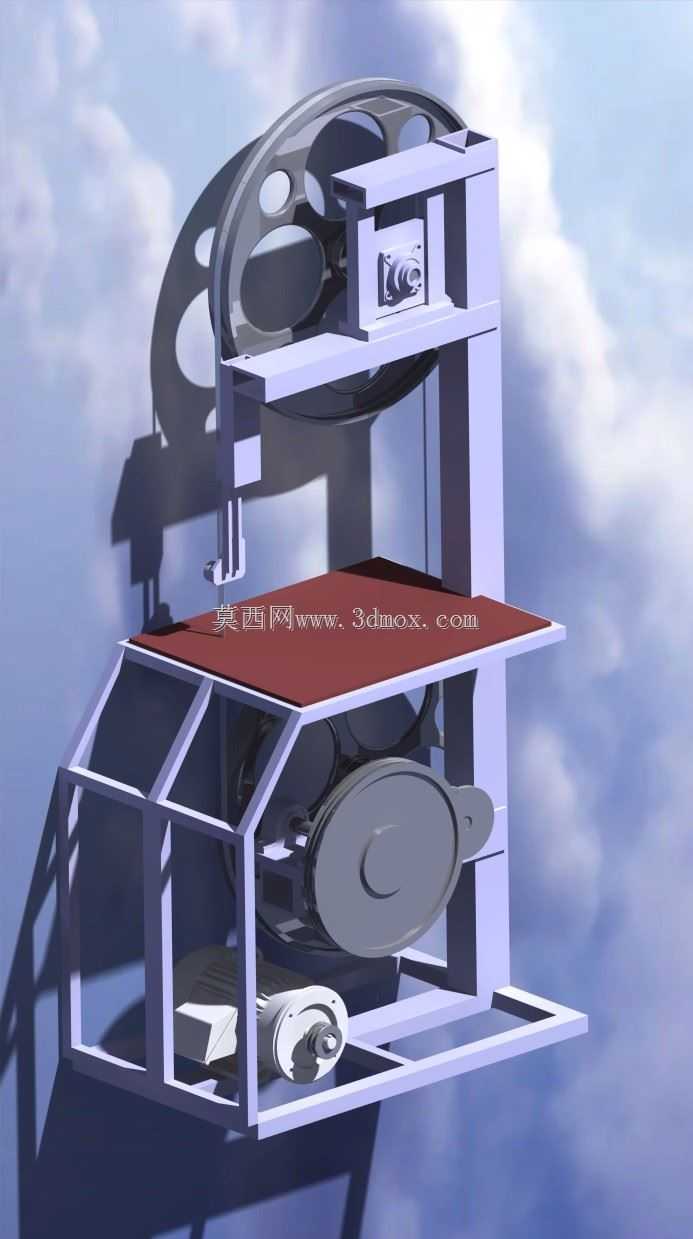

　　这套立式锯切设备的三维结构，主要面向中小型木料加工、教学实训场景的锯切作业需求，可完成实木方料、人造板材的直线开料、曲线轮廓裁切工序，适配家具制作、木模加工、教学实操演示等多种作业场景。从结构布局来看，设备采用立式框架式机架作为承载主体，上下轮组垂直布置的设计大幅压缩了设备的水平占地面积，相较于卧式带锯设备，同锯切行程下的占地空间可缩减40%左右，适合空间有限的实训车间、小型木工工坊布置使用。

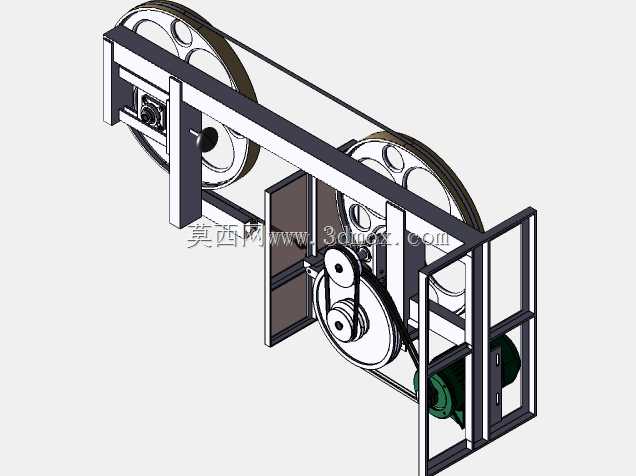

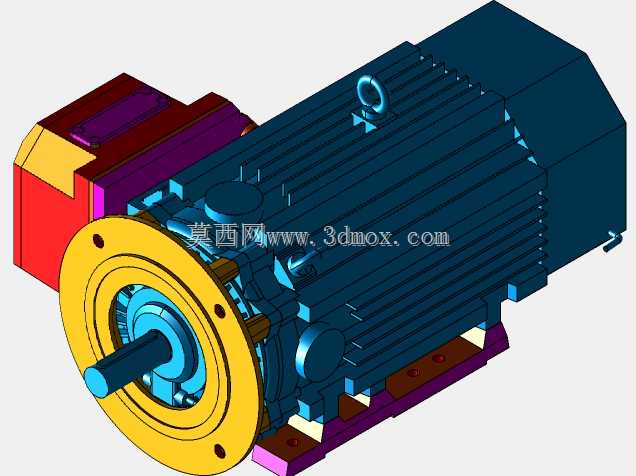

　　设备的核心锯切执行单元采用上下从动与主动轮搭配环形锯带的结构，上轮组集成张紧调节机构，可通过侧边的调节螺杆调整上轮的垂直高度与偏转角度，既能够快速完成锯带的张紧度调整，避免锯带高速运转时出现打滑、窜动问题，也可通过微调轮组的平行度修正锯带的运行轨迹，防止锯带在切削过程中出现跑偏、掉带故障。下轮组直接与传动机构连接，动力通过带传动组件传递至下轮，带动环形锯带做连续单向运转，锯带的线速度可根据加工材质特性调整，切割软质木材时可匹配较高线速度提升切削效率，切割硬质木料或非金属型材时可降低线速度减少锯带磨损。

　　工作台面采用水平固定式设计，台面预留锯带穿行的窄缝，边缘设置靠模定位基准，作业时可将待加工工件贴合靠模推送，完成定尺直线切割，也可手动扶持工件沿预设轮廓进给，完成曲线形状的裁切加工。工作台下方的机架内部集成了动力组件、传动带轮与防护罩壳，所有旋转运动部件均被封闭在机架腔体内部，既可以避免加工过程中产生的木屑飞溅进入传动部件造成卡滞，也能防止操作人员误触运动部件引发安全风险。机架的底部设置可调式支撑脚，可根据安装地面的平整度调整各支撑点的高度，保证工作台面处于水平状态，避免因机架倾斜导致锯切截面出现偏斜、角度超差问题。

　　从设计思路层面，这套结构优先兼顾了易维护性与加工安全性，锯带的外侧设置可上下调整的防护挡板，根据待切割工件的厚度调整挡板的下沿高度，仅露出参与切削的锯带段，最大程度减少锯带的外露长度，降低作业过程中的安全隐患。锯带的上下导向单元采用硬质合金导向块搭配推力轴承的结构，可在锯带的两侧与背侧提供稳定支撑，抵消切削过程中工件对锯带施加的侧向推力，保证锯切过程中锯带的运行稳定性，提升锯切截面的平整度，减少锯带的疲劳弯折损耗。设备的整体安装边界控制较为紧凑，机架主体采用方管焊接框架结构，在保证整体刚性的前提下尽可能缩减非必要的结构外伸量，设备的进料与出料侧预留足够的操作空间，操作人员可站在设备正前方完成工件的进给、调整作业，无需额外预留侧面的操作空间，适配小型作业场地的布局要求。

　　在实际应用中，这类立式锯切设备除了木材加工场景外，更换适配的锯带类型后，也可完成软质有色金属型材、塑料板材的锯切加工，设备的结构预留了锯屑收集接口的安装位置，可外接工业吸尘设备将锯切过程中产生的切屑直接吸走，保持作业区域的整洁。整套结构的传动路径设计简洁，没有冗余的传动环节，动力传递效率较高，日常维护仅需定期检查锯带磨损情况、调整张紧度、对轮组轴承加注润滑脂即可，不需要复杂的维保操作，适合非专业维保人员的使用场景。机架的上部轮组位置设置了快开式防护门，更换锯带时仅需打开防护门，松开上轮组的张紧机构即可快速完成锯带的更换，整个换带过程不需要拆解额外的结构部件，可大幅缩短设备的停机维护时间。
