德国03型特快蒸汽机车结构三维建模

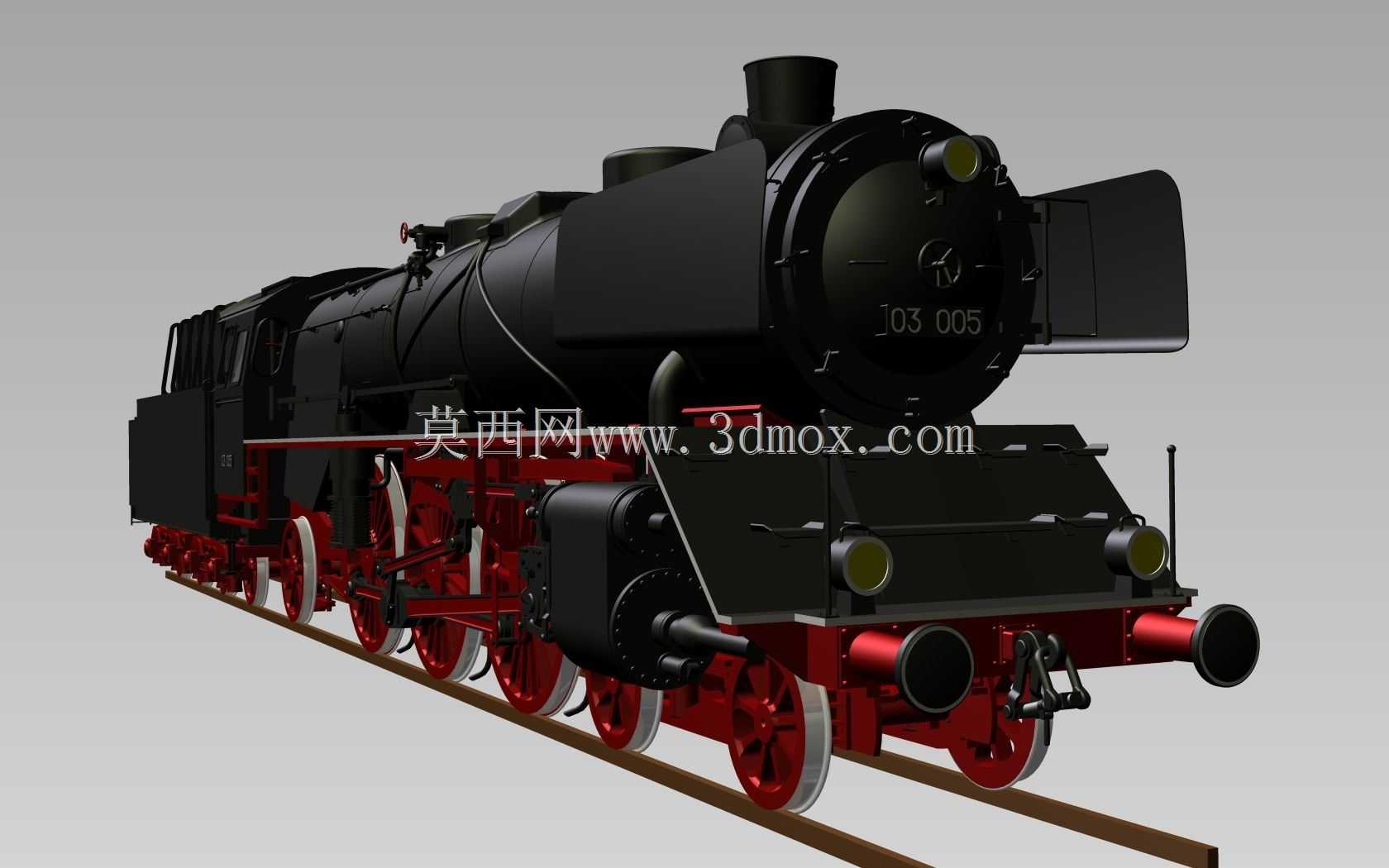

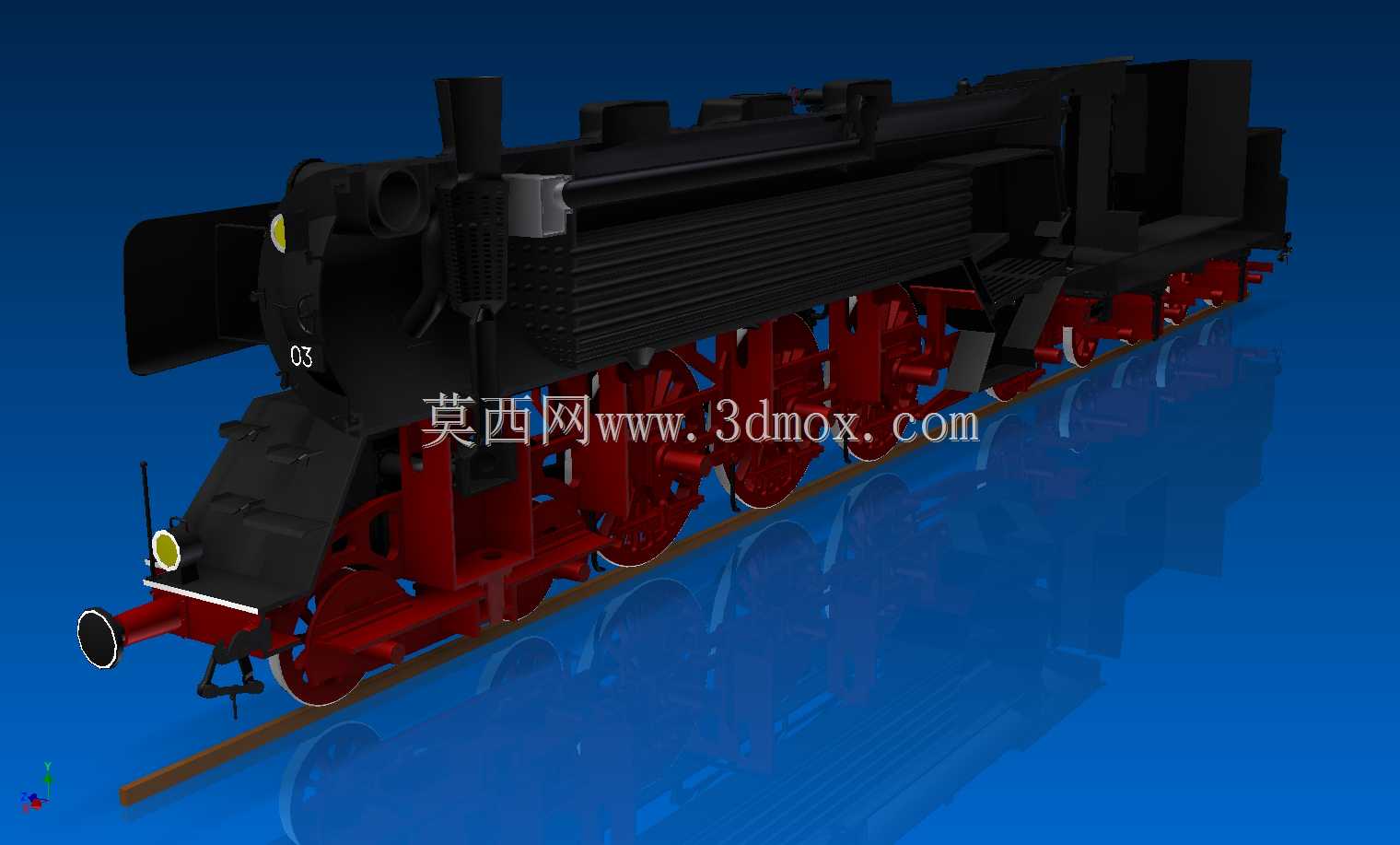

　　该三维模型还原的干线客运蒸汽机车，曾是中欧地区干线快速客运的核心牵引装备，主要承担长距离城际旅客列车的牵引任务，适配标准轨距铁路线路的运行需求，在非电气化铁路区段可独立完成牵引作业，无需依赖外部供电设施，在当时的铁路客运网络中承担着连通核心城市、压缩城际通行时长的关键作用。模型完整复现了机车走行部、锅炉总成、煤水车连接端、驾驶室及外部附属管路的结构细节，走行部采用多轴动轮搭配导轮、从轮的布局，动轮采用大直径设计以适配高速运行需求，轮对与转向架构架的连接、弹簧悬挂组件的排布均按照实际机车的结构比例还原，可清晰观察到动轮间的连杆传动结构、轴箱定位结构，以及轮缘与轨面的配合边界，能够为轨道交通装备的结构认知、

　　复古机车复原设计提供直观的三维参照。锅炉部分作为蒸汽机车的核心动力发生单元，模型还原了外火箱、烟箱、汽包、烟囱的外部轮廓与相对位置，烟箱门的锁紧结构、前照灯安装位、排障器的造型与安装位置均做了精细化还原，锅炉两侧的走台板、扶手、管路排布均符合实际机车的布局逻辑，可清晰识别出蒸汽管路、给排水管路的走向与固定点位，为研究早期蒸汽机车的动力舱布局提供了可视化的结构参考。机车前部的缓冲器、车钩安装位、排障器的离地间隙均按照实际运行的安全边界设计，排障器下缘距离轨面的高度符合铁路运行的安全规范，可有效排除轨面小型障碍物，缓冲器与车钩的中心高度与标准轨距铁路的车辆连挂要求匹配，能够与同年代的客运车厢完成标准化连挂作业。驾驶室部分还原了侧窗、

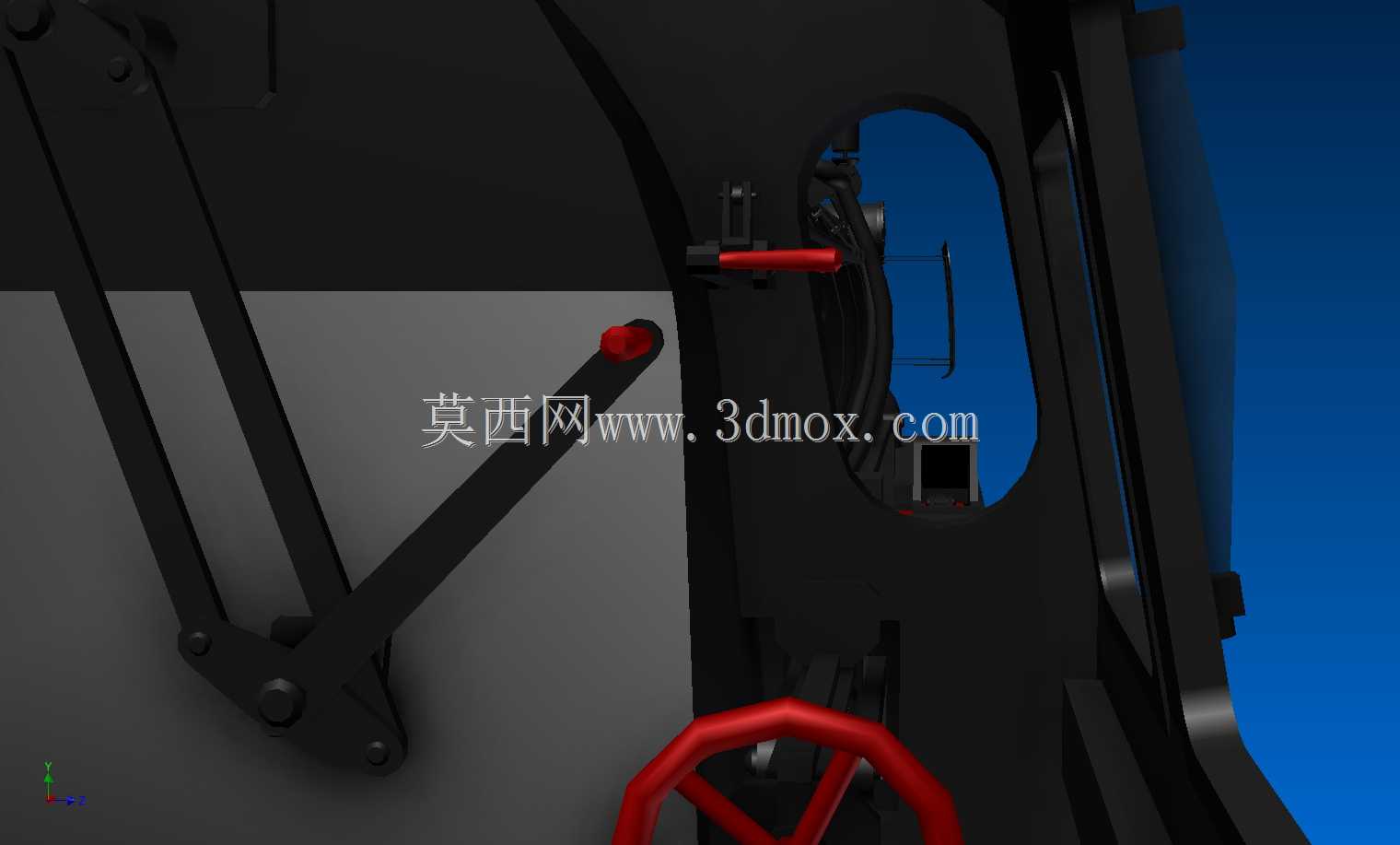

　　顶棚、后部与煤水车的连接接口，驾驶室内部的操控台轮廓、阀门手轮的排布位置均做了对应还原，可直观呈现机车乘务员的操作空间布局。煤水车连接端的风挡、连接风管、牵引杆的安装位均清晰呈现，可展示机车与煤水车之间的动力传递、介质输送的连接逻辑。从建模逻辑来看，该模型采用分部件建模的思路，将锅炉、走行部、驾驶室、前部附件等模块独立构建后完成总装，各部件的装配间隙、连接关系均符合实际机车的装配要求，动轮与车架的相对位置、弹簧悬挂的压缩行程预留均符合机车运行时的动态位移需求，可用于模拟机车在直线路段运行时的走行部动作逻辑，也可作为铁路文化展陈、科普教具的三维素材使用。在实际工程参考场景中，该模型可帮助结构设计人员理解早期蒸汽机车的轴重分配逻辑，

　　大直径动轮的设计既能够提升高速运行时的平稳性，也可降低轮轨接触点的摩擦损耗，多轴动轮的布局可将整车重量均匀分布在各条轨道上，降低对线路轨面的压强，适配当时铁路线路的承载标准。锅炉外部的保温层包覆结构、管路的固定卡扣设计，也可为高温热力设备的外部管路布局、保温结构设计提供跨领域的参考思路，排障器的曲面造型、缓冲梁的受力结构设计，也体现了早期轨道交通装备在碰撞防护、线路适配方面的设计思路。
